本技術涉及電纜加工，具體涉及一種電纜加工收卷設備。

背景技術：

1、電纜是指由一根或多根相互絕緣的導體和外包絕緣保護層制成,將電力或信息從一處傳輸?shù)搅硪惶幍膶?dǎo)線,電纜收卷是電網基建常用的設備之一,主要是將電網基建用電纜進行收卷收集。

2、專利公告號為cn219990802u記載的一種電纜加工用收卷設備，包括置料架,所述置料架上轉動連接有放料輥，所述放料輥對稱設置有兩組，所述置料架沿傳送方向依次設置有往復機構、收料組件、驅動電機；本實用新型通過驅動收料輥轉動將電纜纏繞于收料輥上，再配合往復機構上雙向絲桿的周期性轉動與束線機構的往復直線運動，使得電纜被均勻纏繞于收料輥的外表面，該設備工作過程中一次可實現兩組電統的同時收卷，提高了電纜收卷加工效率,設置軌道板、滑動背板的相互配合方便了操作人員根據使用情況對收料輯進行快速普換，設置束線機構方便了操作人員根據電纜粗細的不同進行約束調整，使得電統收卷更加穩定。

3、但在實際使用過程中，束線機構中的圓桿和大小固定的上、下圓槽不能對不同粗細的電纜進行約束調整，約束后也會增加電纜收卷的阻力，放料輥和收料輥通過連接栓固定，不便于更換。

4、因此，有必要提供一種新的技術方案以克服上述缺陷。

技術實現思路

1、本實用新型的目的在于提供一種可有效解決上述技術問題的一種電纜加工收卷設備。

2、為達到本實用新型之目的，采用如下技術方案：一種電纜加工收卷設備，包括：

3、第一底座、第二底座和第三底座，所述第一底座上表面設置有第一滑軌，所述第三底座上表面設置有第二滑軌，所述第一滑軌上設置有置料更換組件，所述第二底座上表面兩端設置有豎板，所述豎板上設置有往復組件，所述第二滑軌上設置有收卷更換組件，所述第三底座的一側設置有傳動組件。

4、在一種可選方案中：所述置料更換組件包括第一移動架，所述第一移動架對稱并滑動設置在第一滑軌上，所述第一滑軌的中間位置固定設置有固定移動架，所述固定移動架和第一移動架相靠近的側面上設置有對齊的第一連接端，所述第一連接端的端面上設置有連接環，所述連接環轉動設置在第一固定盤上的環形槽中，所述第一固定盤固定設置在置料輥的兩端。

5、在一種可選方案中：所述往復組件包括第一通孔，所述第一通孔設置在豎板上并對齊，所述第一通孔中轉動設置雙向螺紋桿的兩端，所述雙向螺紋桿的一端固定連接第一電機的轉動軸，所述雙向螺紋桿上對稱并螺紋設有移動輪，所述移動輪的側面上設置有第二通孔，所述第二通孔中滑動設置有第一限位桿，所述第一限位桿的兩端固定在兩個豎板的側面上，所述移動輪上設置有束線組件。

6、在一種可選方案中：所述束線組件包括滑動環，所述滑動環滑動設置在移動輪上，所述移動輪上固定設置有第二限位桿，所述第二限位桿穿過滑動環側面上的第三通孔，所述移動輪靠近豎板的內側面和滑動環之間固定設置有彈簧。

7、在一種可選方案中：所述收卷更換組件包括第二移動架，所述第二移動架對稱并滑動設置在第二滑軌上，所述第二移動架相靠近的側面上設置有第二連接端，所述第二連接端的端面設置有第二連接環，所述第二連接環轉動設置在第二固定盤上的第二環形槽中，所述第二固定盤固定設置在收卷輥的一端，所述收卷輥的另一端固定設置有第三固定盤，所述第三固定盤上圓周陣列有限位槽，所述限位槽中設置有限位塊，所述限位塊固定設置在第三連接端的端面上。

8、在一種可選方案中：所述傳動組件包括支撐板，所述支撐板的上表面設置有兩個第二豎板，所述第二豎板上設置有對齊的第四通孔，所述第四通孔中轉動設置有連接軸，所述連接軸的一端連接第二電機的轉動軸，所述連接軸上設置有帶輪，所述帶輪上設置有傳動皮帶，所述傳動皮帶設置在帶輪和第二帶輪上，所述第二帶輪固定設置在傳動軸，所述傳動軸轉動設置在第二固定架上的第五通孔中，所述第二固定架對稱并滑動設置在第二滑軌上，所述傳動軸的兩端固定連接第三連接端。

9、在一種可選方案中：所述第一固定盤、第二固定盤和第三固定盤的側面上圓周陣列有穿孔。

10、與現有技術相比，本實用新型具有如下有益效果：

11、1、本實用新型一種電纜加工收卷設備，通過置料更換組件和收卷更換組件中的連接環和環形槽之間的配合固定置料輥和收卷輥，減少更換過程消耗的時間，提高了工作效率；

12、2、通過滑動環抵住電纜，限位桿限制電纜的移動空間，便于對不同直徑電纜進行約束調整。

技術特征：

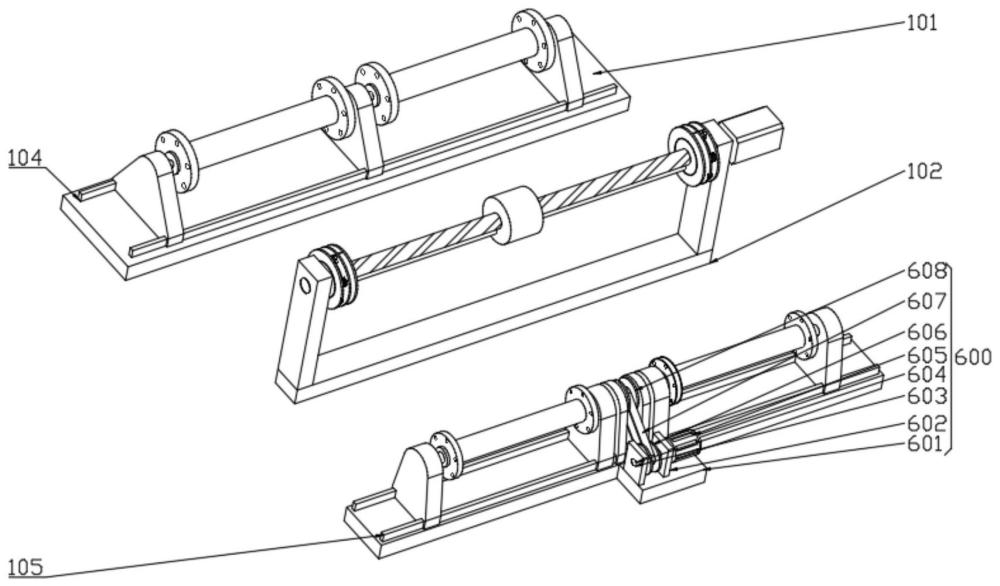

1.一種電纜加工收卷設備，其特征在于，包括：第一底座(101)、第二底座(102)和第三底座(103)，所述第一底座(101)上表面設置有第一滑軌(104)，所述第三底座(103)上表面設置有第二滑軌(105)，所述第一滑軌(104)上設置有置料更換組件(200)，所述置料更換組件(200)包括第一移動架(201)，所述第一移動架(201)對稱并滑動設置在第一滑軌(104)上，所述第一滑軌(104)的中間位置固定設置有固定移動架(202)，所述固定移動架(202)和第一移動架(201)相靠近的側面上設置有對齊的第一連接端(203)，所述第一連接端(203)的端面上設置有連接環(204)，所述連接環(204)轉動設置在第一固定盤(206)上的環形槽(205)中，所述第一固定盤(206)固定設置在置料輥(207)的兩端，所述第二底座(102)上表面兩端設置有豎板(106)，所述豎板(106)上設置有往復組件(300)，所述第二滑軌(105)上設置有收卷更換組件(500)，所述第三底座(103)的一側設置有傳動組件(600)。

2.如權利要求1所述的一種電纜加工收卷設備，其特征在于，所述往復組件(300)包括第一通孔(301)，所述第一通孔(301)設置在豎板(106)上并對齊，所述第一通孔(301)中轉動設置雙向螺紋桿(302)的兩端，所述雙向螺紋桿(302)的一端固定連接第一電機(303)的轉動軸，所述雙向螺紋桿(302)上對稱并螺紋設有移動輪(304)，所述移動輪(304)的側面上設置有第二通孔(306)，所述第二通孔(306)中滑動設置有第一限位桿(305)，所述第一限位桿(305)的兩端固定在兩個豎板(106)的側面上，所述移動輪(304)上設置有束線組件(400)。

3.如權利要求2所述的一種電纜加工收卷設備，其特征在于,所述束線組件(400)包括滑動環(401)，所述滑動環(401)滑動設置在移動輪(304)上，所述移動輪(304)上固定設置有第二限位桿(403)，所述第二限位桿(403)穿過滑動環(401)側面上的第三通孔(402)，所述移動輪(304)靠近豎板(106)的內側面和滑動環(401)之間固定設置有彈簧(404)。

4.如權利要求1所述的一種電纜加工收卷設備，其特征在于，所述收卷更換組件(500)包括第二移動架(501)，所述第二移動架(501)對稱并滑動設置在第二滑軌(105)上，所述第二移動架(501)相靠近的側面上設置有第二連接端(502)，所述第二連接端(502)的端面設置有第二連接環(503)，所述第二連接環(503)轉動設置在第二固定盤(505)上的第二環形槽(504)中，所述第二固定盤(505)固定設置在收卷輥(506)的一端，所述收卷輥(506)的另一端固定設置有第三固定盤(507)，所述第三固定盤(507)上圓周陣列有限位槽(508)，所述限位槽(508)中設置有限位塊(509)，所述限位塊(509)固定設置在第三連接端的端面上。

5.如權利要求4所述的一種電纜加工收卷設備，其特征在于，所述傳動組件(600)包括支撐板(601)，所述支撐板(601)的上表面設置有兩個第二豎板(602)，所述第二豎板(602)上設置有對齊的第四通孔(603)，所述第四通孔(603)中轉動設置有連接軸(604)，所述連接軸(604)的一端連接第二電機(605)的轉動軸，所述連接軸(604)上設置有帶輪(606)，所述帶輪(606)上設置有傳動皮帶(607)，所述傳動皮帶(607)設置在帶輪(606)和第二帶輪(608)上，所述第二帶輪(608)固定設置在傳動軸(609)，所述傳動軸(609)轉動設置在第二固定架(611)上的第五通孔(610)中，所述第二固定架(611)對稱并滑動設置在第二滑軌(105)上，所述傳動軸(609)的兩端固定連接第三連接端。

6.如權利要求4所述的一種電纜加工收卷設備，其特征在于，所述第一固定盤(206)、第二固定盤(505)和第三固定盤(507)的側面上圓周陣列有穿孔(208)。

技術總結
本技術涉及電纜加工領域，具體涉及一種電纜加工收卷設備。本技術中，包括第一底座、第二底座和第三底座，所述第一底座上表面設置有第一滑軌，所述第三底座上表面設置有第二滑軌，所述第一滑軌上設置有置料更換組件，所述第二底座上表面兩端設置有豎板，所述豎板上設置有往復組件，所述第二滑軌上設置有收卷更換組件，所述第三底座的一側設置有傳動組件。本技術通過置料更換組件、往復組件、束線組件、收卷更換組件和傳動組件的配合，達到了提高工作效率和便于對電纜進行約束調整的目的。

技術研發人員：管偉,翟太育,江鋒,翟禮周,管世琦
受保護的技術使用者：無錫恒聯電子科技有限公司
技術研發日：20240521
