本申請屬于點云數據處理，尤其涉及目標檢測方法及裝置。

背景技術：

1、基于多種傳感器融合的目標檢測方法可以提供更多的信息，從而提高目標檢測的準確性和可靠性，因此越來越多地被應用在自動駕駛、移動機器人等領域中。例如：相機生成的圖像可以提供豐富的視覺信息如顏色、形狀、紋理等，但無法提供3d(3-dimension,三維)幾何信息，且容易受到光照影響；而激光雷達所生成的點云可以提供精準的3d幾何信息，對環境光不敏感，但點云具有稀疏性的特點，且激光雷達成本昂貴。因此利用這兩種傳感器的互補特性進行3d目標檢測是目前較為流行且有效的多傳感器融合目標檢測方案。

2、在利用激光雷達和相機融合進行目標檢測的過程中，激光雷達在距離較遠的位置或者針對體積較小的待檢測目標所生成的點云非常稀疏，由于稀疏點云對于待測目標的特征的表現較差，從而使得激光雷達和相機融合檢測的精度較低，在較遠檢的測范圍或者針對較小的待檢測目標，激光雷達和相機融合目標檢測的漏檢率和誤檢率較高，檢測效果較差。

3、因此，如何提升激光雷達和相機融合目標檢測對于距離較遠目標或者體積較小目標的檢出效果成為亟待解決的技術問題。

技術實現思路

1、本申請實施例提供了一種目標檢測方法及裝置，可以解決現有技術中在較遠檢的測范圍或者針對較小的待檢測目標，激光雷達和相機融合目標檢測效果較差的技術問題。

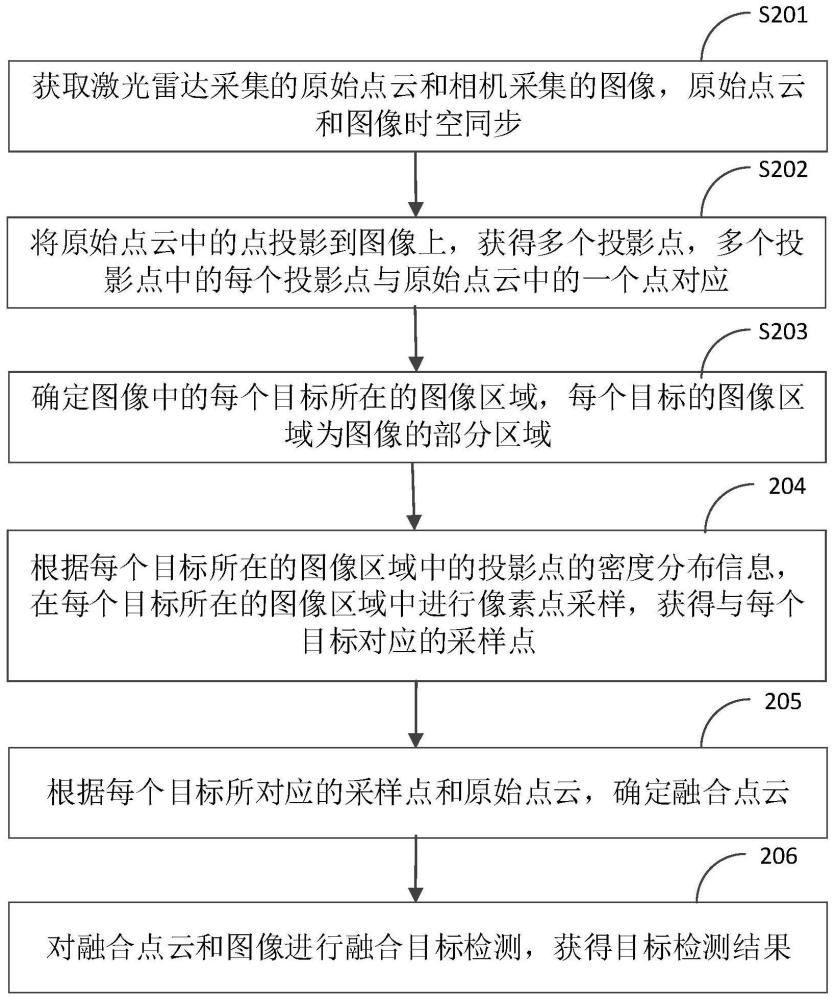

2、第一方面，本申請實施例提供了一種目標檢測方法，包括：獲取激光雷達采集的原始點云和相機采集的圖像，原始點云和圖像時空同步；將原始點云中的點投影到圖像上，獲得多個投影點，多個投影點中的每個投影點與原始點云中的一個點對應；確定圖像中的每個目標所在的圖像區域，每個目標的圖像區域為圖像的部分區域；根據每個目標所在的圖像區域中的投影點的密度分布信息，在每個目標所在的圖像區域中進行像素點采樣，獲得與每個目標對應的采樣點；根據每個目標對應的采樣點和原始點云，確定融合點云；對融合點云和圖像進行融合目標檢測，獲得目標檢測結果。

3、在上述方法中，通過每個目標的圖像區域的采樣點和原始點云來獲得融合點云，進而根據融合點云和圖像進行融合目標檢測，使得每個目標的點云數量均會增加，進而使得原始點云可以得到稠密化；利用稠密化的融合點云和圖像進行融合目標檢測可以提高目標檢測的效果。并且由于根據每個目標的圖像區域中的投影點的密度分布信息來對每個目標的圖像區域進行像素點采樣，來獲得與每個目標對應的采樣點，使得所獲取的采樣點與目標具有更強的相關性，提高融合點云與現實情況中的目標的一致性，從而提高最終檢測結果的準確性。

4、在其中一個實施例中，根據每個目標所在的圖像區域中的投影點的密度分布信息，在每個目標所在的圖像區域中進行像素點采樣，獲得與每個目標對應的采樣點，包括：將每個目標所在的圖像區域，劃分為多個子區域，在多個子區域中：每個子區域為圖像區域的部分區域，任意兩個子區域不完全重合；根據每個目標所在的圖像區域中的投影點，確定多個子區域中的每個子區域的投影點密度信息；將滿足第一預設條件的投影點密度信息所對應的子區域，確定為目標子區域；在目標子區域內進行像素點采樣，獲得與每個目標對應的采樣點。

5、在其中一個實施例中，每個目標所在的圖像區域是由每個目標的二維檢測框擴展之后得到的，每個目標的多個子區域中，每個子區域的大小與每個目標的二維檢測框的大小相同。

6、在其中一個實施例中，將每個目標所在的圖像區域，劃分為多個子區域，包括：以每個目標的二維檢測框作為滑動窗口，在每個目標所在的圖像區域中進行滑窗操作，獲得多個窗口區域，多個窗口區域中的每個窗口區域為多個子區域中的一個子區域。

7、在其中一個實施例中，確定圖像中的每個目標所在的圖像區域，包括：對圖像進行目標檢測，獲得圖像中的每個目標的二維檢測框；對每個目標的二維檢測框進行擴展，獲得每個目標所在的圖像區域。

8、在其中一個實施例中，對每個目標的二維檢測框進行擴展，獲得每個目標所在的圖像區域，包括：根據每個目標的大小和時間同步誤差的大小，獲得與每個目標對應的擴展參數，時間同步誤差表示相機與激光雷達時間不同步的程度；根據與每個目標對應的擴展參數，對每個目標的二維檢測框進行擴展，獲得每個目標的圖像區域。

9、在其中一個實施例中，每個目標對應多個采樣點，根據每個目標對應的采樣點和原始點云，確定融合點云，包括：從多個投影點中，確定與第一采樣點對應的目標投影點，第一采樣點為每個目標所對應的多個采樣點中的任意一個采樣點，目標投影點為多個投影點中的部分投影點；根據目標投影點的深度值，確定第一采樣點的深度值；利用第一采樣點的深度值，將第一采樣點轉換到激光雷達的激光雷達坐標系，獲得第一采樣點的表征點；將與每個目標對應多個表征點與原始點云進行融合，獲得融合點云。在該實施例中，通過確定每個采樣轉換到激光雷達坐標系下之后的表征點，表征點為激光雷達坐標系下與采樣點對應的點云點，將表征點與原始點云融合獲得融合點云，實現點云的稠密化，進而提高后續目標檢測的精度。

10、在其中一個實施例中，目標投影點包括：多個投影點中，位于以第一采樣點為中心的預設范圍內的投影點。

11、在其中一個實施例中，從多個投影點中，確定與第一采樣點對應的目標投影點，包括：若在以第一采樣點為中心的預設范圍內不存在投影點，則將多個投影點中距離第一采樣點最近的一個投影點，確定為與第一采樣點對應的目標投影點。

12、在其中一個實施例中，根據目標投影點的深度值，確定第一采樣點的深度值，包括：若第一采樣點對應一個目標投影點，則將一個目標投影點的深度值，確定為第一采樣點的深度值；若第一采樣點對應多個目標投影點，則將多個目標投影點的深度值的平均值確定為第一采樣點的深度值。

13、第二方面，本申請實施例提供了一種目標檢測裝置，所述裝置包括用于執行如以上第一方面中任一項所述的方法的各個步驟的單元。

14、第三方面，本申請實施例提供了一種計算機設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現以上第一方面中任一項所述的方法。

15、第四方面，本申請實施例提供了一種目標檢測系統，所述系統包括：激光雷達、相機和上述第二方面中任一項所述的計算機設備。

16、第五方面，本申請實施例提供了一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，所述計算機程序被處理器執行時實現以上第一方面中任一項所述的方法。

17、第六方面，本申請實施例提供了一種芯片，包括：處理器，用于從存儲器中調用并運行計算機程序，使得安裝有所述芯片的計算機設備執行如如以上第一方面中任一項所述的方法。

18、可以理解的是，上述第二方面至第六方面的有益效果可以參見上述第一方面中的相關描述，在此不再贅述。

技術特征：

1.一種目標檢測方法，其特征在于，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，所述根據每個目標所在的圖像區域中的投影點的密度分布信息，在每個目標所在的圖像區域中進行像素點采樣，獲得與每個目標對應的采樣點，包括：

3.根據權利要求2所述的方法，其特征在于，每個目標所在的圖像區域是由所述每個目標的二維檢測框擴展之后得到的，所述每個目標的多個子區域中，每個子區域的大小與所述每個目標的二維檢測框的大小相同。

4.根據權利要求3所述的方法，其特征在于，所述將每個目標所在的圖像區域，劃分為多個子區域，包括：

5.根據權利要求1所述的方法，其特征在于，所述確定所述圖像中的每個目標所在的圖像區域，包括：

6.根據權利要求5所述的方法，其特征在于，所述對每個目標的二維檢測框進行擴展，獲得每個目標所在的圖像區域，包括：

7.根據權利要求1至6任一項所述的方法，其特征在于，每個目標對應多個采樣點，所述根據每個目標對應的采樣點和所述原始點云，確定融合點云，包括：

8.根據權利要求7所述的方法，其特征在于，所述目標投影點包括：所述多個投影點中，位于以所述第一采樣點為中心的預設范圍內的投影點。

9.根據權利要求7所述的方法，其特征在于，所述從所述多個投影點中，確定與第一采樣點對應的目標投影點，包括：

10.根據權利要求7至9任一項所述的方法，其特征在于，所述根據所述目標投影點的深度值，確定所述第一采樣點的深度值，包括：

11.一種目標檢測裝置，其特征在于，所述裝置包括用于執行如權利要求1至10中任一項所述的方法的各個步驟的單元。

12.一種計算機設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序，其特征在于，所述處理器執行所述計算機程序時實現權利要求1至10中任一項所述的方法。

13.一種目標檢測系統，其特征在于，包括：激光雷達、相機和權利要求12中所述的計算機設備。

14.一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時實現權利要求1至10中任一項所述的方法。

15.一種芯片，其特征在于，包括：處理器，用于從存儲器中調用并運行計算機程序，使得安裝有所述芯片的計算機設備執行如權利要求1至10中任一項所述的方法。

技術總結
本申請涉及一種目標檢測方法及裝置，該方法包括：獲取激光雷達采集的原始點云和相機采集的圖像，原始點云和圖像時空同步；將原始點云中的點投影到圖像上，獲得多個投影點，多個投影點中的每個投影點與原始點云中的一個點對應；確定圖像中的每個目標所在的圖像區域，每個目標的圖像區域為圖像的部分區域；根據每個目標所在的圖像區域中的投影點的密度分布信息，在每個目標所在的圖像區域中進行像素點采樣，獲得與每個目標對應的采樣點；根據每個目標對應的采樣點和原始點云，確定融合點云；對融合點云和圖像進行融合目標檢測，獲得目標檢測結果。本方法使得原始點云稠密化，利用稠密化的融合點云和圖像進行融合目標檢測可以提高目標檢測的效果。
