本技術涉及電子，尤其涉及一種電子設備。

背景技術：

1、兩個物體接觸摩擦通常會發出聲音和產生振動，以書寫為例，筆在紙張上書寫時會產生分貝較低振動和分貝較高的聲音。隨著電子技術的發展，帶有觸控功能的顯示產品已經具備呈現書寫圖案的功能，于是本領域技術人員研發出與顯示產品匹配使用電子設備(例如手寫筆)。手寫筆作為一種常見輸入設備，一方面能夠輕松實現對筆記本等顯示產品的字符輸入功能，另一方面還能作為鼠標使用，因而具有廣闊的應用前景和良好的產品認可度。

2、但是，由于顯示產品與紙張具有本質的差別，因此會導致用戶使用電子設備時缺少真實的書寫體驗。為了提高用戶的書寫體驗，本領域技術人員在電子設備中增加聲音播放模塊，來模擬書寫過程中發出的聲音。但是，在限定條件相同的情況下，聲音播放模塊只能播放固定的聲音，用戶的書寫體驗依舊比較差。

技術實現思路

1、本技術實施例提供一種電子設備，用于在限定條件相同的情況下，產生的模擬書寫的聲音和振動具有隨機性，而非一成不變。

2、為達到上述目的，本技術采用如下技術方案：

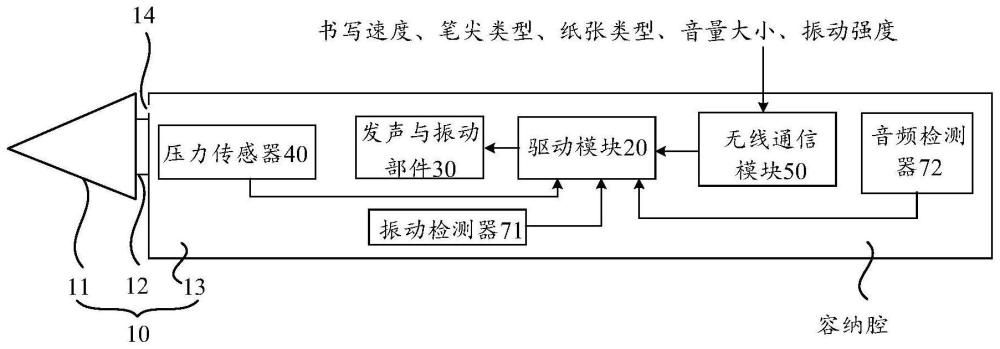

3、本技術實施例的第一方面，提供一種電子設備，包括：第一殼體、驅動模塊以及發聲與振動部件。第一殼體內部具有容納腔；驅動模塊設置于容納腔內，用于接收控制變量，并根據控制變量輸出驅動信號；發聲與振動部件位于容納腔內、與驅動模塊耦接；發聲與振動部件用于在驅動信號的驅動下發出聲音、并產生振動；其中，在相同控制變量下，發聲與振動部件發出的聲音和/或振動在時域上具有隨機性。

4、本技術實施例提供的電子設備，內部設置有驅動模塊，發聲與振動部件在驅動模塊的驅動下可以產生振動，以使電子設備可以模擬書寫顆粒振感。發聲與振動部件在驅動模塊的驅動下還可以發出聲音，以使電子設備可以模擬書寫聲音。在此基礎上，在相同控制變量下，發聲與振動部件發出的聲音和/或振動在時域上具有隨機性，那么，即使電子設備的使用狀態保持不變(控制變量保持不變)，發聲與振動部件發出的聲音和/或振動也是可變的，不是一成不變。類似于在紙張上書寫時，即使書寫狀態保持不變，因紙張顆粒度變化、紙張薄厚變化摩擦聲音和粗糙感依舊會出現變化。因此本技術實施例提供的電子設備在限定條件相同的情況下，產生的模擬書寫的聲音和振動具有隨機性，使用體驗更真實，用于體驗感好。

5、在一種可能的實現方式中，驅動模塊具體用于在第一時段接收第一控制變量，并根據第一控制變量輸出第一驅動信號，發聲與振動部件具體用于在第一驅動信號的驅動下發出第一聲音、并產生第一振動；驅動模塊還具體用于在第二時段接收第二控制變量，并根據第二控制變量輸出第二驅動信號，發聲與振動部件還具體用于在第二驅動信號的驅動下發出第二聲音、并產生第二振動；第一控制變量與第二控制變量相同，第一聲音的聲壓波形和第二聲音的聲壓波形不同；和/或，第一振動的振幅和第二振動的振幅不同。通過聲壓波形和振幅在時域上的隨機性，實現即使電子設備的使用狀態保持不變，發聲與振動部件發出的聲音和振動是可變的，提升用戶體驗感。

6、在一種可能的實現方式中，驅動模塊用于在第一時段接收第一控制變量，并根據第一控制變量輸出第一驅動信號；還用于在第二時段接收第二控制變量，并根據第二控制變量輸出第二驅動信號；第一控制變量與第二控制變量相同，第一驅動信號和第二驅動信號不同。通過使驅動信號在時域上具有隨機性，可以使發聲與振動部件發出的聲音和產生的振動在時域上具有隨機性，提升用戶體驗感。

7、在一種可能的實現方式中，發聲與振動部件用于在驅動模塊的驅動下通過振動發出聲音。這樣一來，發聲與振動部件發出的聲音與控制變量的匹配程度更貼切，聲音更真實多變，體驗感更好。

8、在一種可能的實現方式中，發聲與振動部件發出聲音的起始時刻，與，發聲與振動部件產生振動的起始時刻的時間差小于或者等于50ms。本技術實施例中將發聲與振動部件發出聲音和產生振動的起始時刻差控制在50ms以內，可以提高發聲與振動部件發聲啟動和振動啟動的同時性，以使發聲與振動部件產生的振動和發出的聲音與控制變量的匹配性更高，提高用戶的體驗效果。

9、在一種可能的實現方式中，發聲與振動部件發出聲音的截止時刻，與，發聲與振動部件產生振動的截止時刻的時間差小于或者等于50ms。本技術實施例中將發聲與振動部件發出聲音和產生振動的截止時刻差控制在50ms以內，可以提高發聲與振動部件發聲截止和振動截止的同時性，以使發聲與振動部件產生的振動和發出的聲音與控制變量的匹配性更高，提高用戶的體驗效果。

10、在一種可能的實現方式中，發聲與振動部件包括振動器件和發聲器件；驅動模塊用于輸出振動驅動信號，驅動振動器件產生振動；還用于輸出發聲驅動信號，驅動發聲器件發出聲音。振動器件和發聲器件為兩個獨立的器件，設置靈活，對器件性能要求較低。

11、在一種可能的實現方式中，驅動模塊包括第一輸出端和第二輸出端，振動器件與第一輸出端耦接，發聲器件與第二輸出端耦接。第一輸出端和第二輸出端獨立輸出控制信號，可以降低對驅動模塊的性能要求。

12、在一種可能的實現方式中，振動驅動信號的起始時刻，與，發聲驅動信號的起始時刻的時間差小于或者等于50ms。本技術實施例中將振動驅動信號和發聲驅動信號的起始時刻差控制在50ms以內，可以提高發聲與振動部件發聲啟動和振動啟動的同時性，以使發聲與振動部件產生的振動和發出的聲音與控制變量的匹配性更高，提高用戶的體驗效果。

13、在一種可能的實現方式中，振動驅動信號的截止時刻，與，發聲驅動信號的截止時刻的時間差小于或者等于50ms。本技術實施例中將振動驅動信號和發聲驅動信號的截止時刻差控制在50ms以內，可以提高發聲與振動部件發聲截止和振動截止的同時性，以使發聲與振動部件產生的振動和發出的聲音與控制變量的匹配性更高，提高用戶的體驗效果。

14、在一種可能的實現方式中，電子設備還包括低通濾波電路和高通濾波電路；低通濾波電路耦接于驅動模塊的第三輸出端與振動器件之間，低通濾波電路用于通過小于設定頻率的信號；高通濾波電路耦接于第三輸出端與發聲器件之間，高通濾波電路用于通過大于或等于設定頻率的信號。通過使驅動模塊輸出一路涵蓋振動驅動信號頻帶(例如0hz-1000hz)和發聲驅動信號頻帶(例如1000hz-20000hz)的寬頻帶的波形，然后一分為二，一路經低通濾波電路傳遞到振動器件，另一路經高通濾波電路傳遞到發聲器件。那么，傳輸至振動器件的振動驅動信號和傳輸至發聲器件的發生驅動信號是從同一路信號中濾波得到的，振動驅動信號和發生驅動信號幾乎是同時起止的，振動驅動信號和發生驅動信號的起始時刻差和截止時刻差理論上可以為0，可以實現振動器件和發聲器件同時啟動，提升用戶體驗效果。

15、在一種可能的實現方式中，發聲與振動部件包括第二殼體以及設置在第二殼體內的驅動件、懸臂和質量塊；第二殼體包括開口；質量塊位于懸臂背離開口一側、且與第二殼體之間具有間隙；驅動件用于在驅動模塊的驅動下產生振動驅動力，驅動件靠近開口一側設置；懸臂的一端與第二殼體連接，懸臂的另一端與質量塊連接。本技術實施例提供的發聲與振動部件，通過驅動件振動來帶動懸臂擺動。驅動件可以在驅動模塊輸出的振動驅動信號的驅動下，帶動懸臂產生低階振動頻率(例如<1000hz)，用于產生振動。驅動件還可以在驅動模塊輸出的發聲驅動信號的驅動下，帶動懸臂產生高階振動頻率(例如≥1000hz)，用于發出聲音。一個發聲與振動部件可以同時實現發聲和振動，電子設備中的結構簡單，易于布局。

16、在一種可能的實現方式中，發聲與振動部件還包括阻尼件，阻尼件設置在第二殼體的與開口相對的內表面上。通過在第二殼體的內壁上設置阻尼件，一方面可以起到緩沖作用，另一方面可以調整發聲與振動部件的帶寬。

17、在一種可能的實現方式中，電子設備為筆，發聲與振動部件靠近筆的筆尖設置。由于在紙上書寫時，聲音和振動均是從筆尖處傳出，手握的位置也靠近筆尖一側。因此，將發聲與振動部件靠近筆尖設置，可以更貼合仿真寫字的摩擦聲音和振感。

18、在一種可能的實現方式中，電子設備包括出音通道，出音通道與發聲與振動部件連通。在布局電子設備內部的器件時，預留出音通道，可以減小聲音損失。而且，振動發聲時，需要留有足夠的空氣隙聲音才可以有效傳輸。

19、在一種可能的實現方式中，電子設備為筆，第一殼體包括出音口，出音口與出音通道連通，出音口靠近筆的筆尖設置。由于在紙上書寫時，聲音和振動均是從筆尖處傳出。因此，將出音口靠近筆尖設置，可以更貼合仿真寫字的摩擦聲音和振感。

20、在一種可能的實現方式中，第一殼體包括筆尖、筆身以及連接部，筆尖和筆身通過連接部連接；筆身具有容納腔；筆身未被連接部遮擋的區域具有出音口。這是一種結構簡單的設置方式。

21、在一種可能的實現方式中，電子設備還包括聲音檢測器，聲音檢測器與驅動模塊耦接，用于檢測發聲與振動部件發出的聲音，并將檢測結果傳輸至驅動模塊。通過在電子設備中設置聲音檢測器，可以實時檢測發聲與振動部件發出的實際聲音值，并根據實際聲音值與目標聲音值的區別，實時調整驅動信號，實現目標聲音值的閉環控制，提高發聲模擬效果。

22、在一種可能的實現方式中，電子設備還包括振動檢測器，振動檢測器與驅動模塊耦接，用于檢測發聲與振動部件產生的振動，并將檢測結果傳輸至驅動模塊。通過在電子設備中設置振動檢測器，可以實時檢測發聲與振動部件產生的實際振動值，并根據實際振動值與目標振動值的區別，實時調整驅動信號，實現目標振動值的閉環控制，提高振動模擬效果。

23、在一種可能的實現方式中，控制變量包括書寫速度、書寫壓力、筆尖類型、紙張類型、音量大小、振動強度中的至少一種。這些控制變量可以使用戶體驗效果進一步提升。

24、在一種可能的實現方式中，電子設備還包括按鍵，按鍵設置在第一殼體外側、與驅動模塊耦接。在不同的使用環境中，用戶會需要不同音量的反饋。通過在電子設備上設置按鍵，可直接調整音量大小，降低電子設備與顯示產品的交互需求。
