本技術涉及訓練器，具體為一種高低拉組合訓練器。

背景技術：

1、眾所周知，高低拉組合訓練器可滿足低拉背訓練和高拉背訓練。低拉背訓練主要鍛煉中部背闊肌，輔助鍛煉手臂和肩部肌肉，鍛煉時，坐在墊板上，兩腳踩在前方的踏板上，微屈膝，兩手緊握低拉手柄，規律拉動手柄進行鍛煉。高拉背訓練主要用于增強手臂、肩部和背部的力量，鍛煉時，正坐在墊板上，壓輥壓在腿部上方，兩手緊握低拉手柄，規律拉動手柄進行鍛煉。

2、現在的高低拉組合訓練器上低拉手柄位置的滾輪均為固定狀態，導致訓練人員只能平拉，無法根據根據個人的喜好，拉伸角度的調節，致使訓練方式單一。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種高低拉組合訓練器，解決了上述背景技術中提到的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種高低拉組合訓練器，包括配重體，配重體的頂部連接有挑桿，配重體的底部連接有底座，底座的一端連接有座板，底座的頂部連接有壓輪，配重體的內部設置有與配重塊相連接的第一連接線和第二連接線，第一連接線的一端連接有第一握桿，第二連接線的一端連接有第二握桿，底座的頂部固定連接有固定架，固定架的內部安裝有兩個第一滾輪，底座與挑桿之間連接有支撐桿，支撐桿的一側設置有第一通孔，支撐桿上設置有第二通孔，支撐桿的一側設置有第一固定孔，支撐桿上安裝有調節結構，調節結構包括滑架，滑架的一側設置有第三通孔，滑架的一側設置有兩個固定勾，滑架的內部安裝有兩個第二滾輪，滑架的上部設置有兩個第二固定孔，每個第二固定孔中均安裝有銷釘。

5、進一步的，滑架與支撐桿通過滑動連接。

6、進一步的，第二連接線貫穿兩個第一滾輪之間，也貫穿兩個第二滾輪之間。

7、進一步的，多個第一固定孔在支撐桿分為多排，并且每個排設置有兩個。

8、進一步的，每個第一固定孔的內徑、每個第二固定孔的內徑均與每個銷釘的直徑相等。

9、進一步的，底座的底部設置有防滑涂層。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種高低拉組合訓練器，具備以下

12、有益效果：

13、該高低拉組合訓練器，通過在支撐桿上安裝調節結構，并且在支撐桿上設置有多個第一固定孔，通過滑動調節結構，使用銷釘固定，在拉動第二握把進行訓練時，可根據人員的訓練需要進行角度的調節，便于人員根據個人喜好進行訓練。

技術特征：

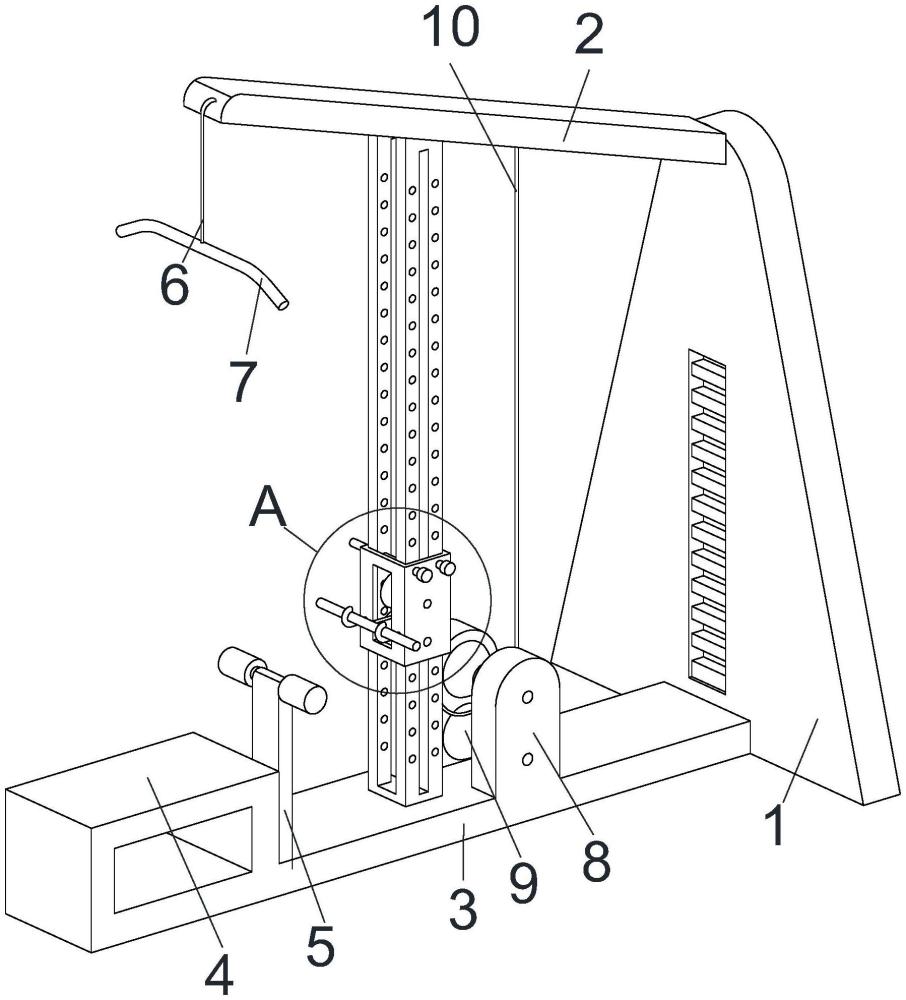

1.一種高低拉組合訓練器，包括配重體(1)，配重體(1)的頂部連接有挑桿(2)，配重體(1)的底部連接有底座(3)，底座(3)的一端連接有座板(4)，底座(3)的頂部連接有壓輪(5)，配重體(1)的內部設置有與配重塊相連接的第一連接線(6)和第二連接線(10)，第一連接線(6)的一端連接有第一握桿(7)，第二連接線(10)的一端連接有第二握桿(11)，其特征在于：所述底座(3)的頂部固定連接有固定架(8)，所述固定架(8)的內部安裝有兩個第一滾輪(9)，所述底座(3)與所述挑桿(2)之間連接有支撐桿(12)，所述支撐桿(12)的一側設置有第一通孔(13)，所述支撐桿(12)上設置有第二通孔(14)，所述支撐桿(12)的一側設置有第一固定孔(15)，所述支撐桿(12)上安裝有調節結構，所述調節結構包括滑架(16)，所述滑架(16)的一側設置有第三通孔(17)，所述滑架(16)的一側設置有兩個固定勾(18)，所述滑架(16)的內部安裝有兩個第二滾輪(19)，所述滑架(16)的上部設置有兩個第二固定孔(20)，每個所述第二固定孔(20)中均安裝有銷釘(21)。

2.根據權利要求1所述的一種高低拉組合訓練器，其特征在于：所述滑架(16)與所述支撐桿(12)通過滑動連接。

3.根據權利要求1所述的一種高低拉組合訓練器，其特征在于：所述第二連接線(10)貫穿兩個所述第一滾輪(9)之間，也貫穿兩個所述第二滾輪(19)之間。

4.根據權利要求1所述的一種高低拉組合訓練器，其特征在于：多個所述第一固定孔(15)在所述支撐桿(12)分為多排，并且每個排設置有兩個。

5.根據權利要求1所述的一種高低拉組合訓練器，其特征在于：每個所述第一固定孔(15)的內徑、每個所述第二固定孔(20)的內徑均與每個所述銷釘(21)的直徑相等。

6.根據權利要求1所述的一種高低拉組合訓練器，其特征在于：所述底座(3)的底部設置有防滑涂層。

技術總結
本技術涉及訓練器技術領域，具體為一種高低拉組合訓練器，其解決了上述背景技術中提到的問題，包括配重體，配重體的頂部連接有挑桿，配重體的底部連接有底座，底座的一端連接有座板，底座的頂部連接有壓輪，配重體的內部設置有與配重塊相連接的第一連接線和第二連接線，第一連接線的一端連接有第一握桿，第二連接線的一端連接有第二握桿，底座的頂部固定連接有固定架，固定架的內部安裝有兩個第一滾輪，底座與挑桿之間連接有支撐桿，支撐桿的一側設置有第一通孔，支撐桿上設置有第二通孔，支撐桿的一側設置有第一固定孔，支撐桿上安裝有調節結構，調節結構包括滑架，滑架的一側設置有第三通孔，滑架的一側設置有兩個固定勾。

技術研發人員：周金田,劉志凱,司連剛,杜國濤,孟凡民
受保護的技術使用者：山東德菲特健身器材有限公司
技術研發日：20240703
技術公布日：2025/4/28
