本文中描述的一些實施例涉及屏幕圖形和圖標驗證系統。具體地，本公開的實施例涉及用于車輛信息娛樂系統的圖形和圖標顯示及驗證系統。

背景技術：

1、車輛可以包括呈現儀表盤的顯示器，儀表盤為車輛的駕駛員呈現各種信息。例如，儀表盤可以呈現速度、每分鐘轉數、燃油液位以及指示與車輛系統和組件的操作或狀態相關的各種信息的其他圖形和圖標。例如，車輛顯示器可以呈現圖標以將系統和組件故障或錯誤警告或通知用戶。一些傳統顯示器在不透明背景上的豐富圖形用戶界面上呈現警告，這可能不會融入呈現在用戶界面上的其他內容中。

技術實現思路

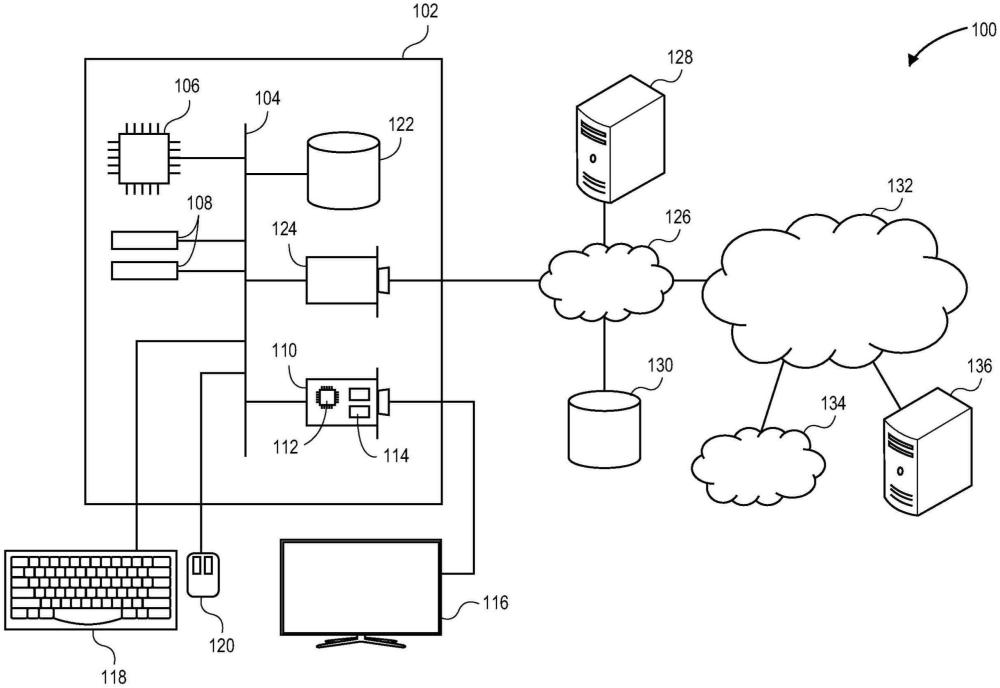

1、本公開的實施例提供了針對圖標驗證系統的第一實施例，所述圖標驗證系統包括：與車輛關聯的車輛顯示器，所述車輛顯示器被配置為呈現指示所述車輛的狀態的圖形和圖標；存儲器，所述存儲器被配置為存儲多個圖標；和處理器，所述處理器被配置為檢測當覆蓋在所述車輛顯示器上呈現的圖形上時的圖標，將檢測到的圖標與所述多個圖標進行比較，基于所述比較驗證用于覆蓋在顯示的圖形上的圖標，并呈現經驗證的覆蓋在顯示器上的圖形上的圖標。

2、提供本
技術實現要素：
部分是為了以簡化形式介紹在下面的具體實施方式部分中進一步描述的一系列概念。本發明內容部分既不意圖識別要求保護的主題的關鍵特征或基本特征，也不意圖用于限制要求保護的主題的范圍。根據實施例和附圖的以下詳細描述，本公開的其他方面和優點將是清楚的。

技術特征：

1.一種圖標驗證系統，包括：

2.按照權利要求1所述的圖標驗證系統，其中所述處理器還被配置為使用邊緣檢測算法基于圖標的形狀來檢測圖標。

3.按照權利要求2所述的圖標驗證系統，其中所述處理器還被配置為將所述車輛顯示器的背景的背景顏色與圖標的圖標顏色進行比較，并確定圖標的可觀察性。

4.按照權利要求3所述的圖標驗證系統，其中所述處理器還被配置為當圖標的可觀察性低于可觀察性閾值時，在圖標上顯示安全圖標覆蓋圖。

5.按照權利要求4所述的圖標驗證系統，其中圖標是動畫的。

6.按照權利要求4所述的圖標驗證系統，其中背景是動畫的。

7.按照權利要求1所述的圖標驗證系統，其中所述處理器還被配置為：

8.按照權利要求7所述的圖標驗證系統，其中圖標是動畫的，

9.一種圖標驗證系統，包括：

10.按照權利要求9所述的圖標驗證系統，其中所述處理器還被配置為將所述車輛顯示器的背景的背景顏色與圖標的圖標顏色進行比較，并確定圖標的可觀察性。

11.按照權利要求10所述的圖標驗證系統，其中所述處理器還被配置為當圖標的可觀察性低于可觀察性閾值時，在圖標上顯示安全圖標覆蓋圖。

12.按照權利要求11所述的圖標驗證系統，其中圖標是動畫的。

13.按照權利要求11所述的圖標驗證系統，其中背景是動畫的。

14.按照權利要求9所述的圖標驗證系統，其中所述處理器還被配置為：

15.按照權利要求14所述的圖標驗證系統，其中圖標是動畫的，

16.一種圖標驗證系統，包括：

17.按照權利要求16所述的圖標驗證系統，其中所述處理器還被配置為當圖標的可觀察性低于可觀察性閾值時，在圖標上顯示安全圖標覆蓋圖。

18.按照權利要求16所述的圖標驗證系統，其中所述處理器還被配置為使用邊緣檢測算法基于圖標的形狀來檢測圖標。

19.按照權利要求16所述的圖標驗證系統，其中所述處理器還被配置為：

20.按照權利要求19所述的圖標驗證系統，其中圖標是動畫的，

技術總結
本文中公開了一種用于車輛顯示器的圖標驗證系統。圖標驗證系統可以驗證顯示在車輛信息娛樂系統上的背景上的圖標的正確性和可觀察性。圖標驗證系統可以使用邊緣檢測、匹配和統計算法來檢查顯示的圖標的各種標準，以判定顯示的圖標是否滿足指定的標準。當在顯示的圖標和檢查標準之間發現故障時，可以采取糾正動作，以確保不顯示不正確的信息。這使信息娛樂系統可以在背景中顯示圖形，同時在背景上顯示靜態或動畫安全圖標，與此同時保持車輛安全圖標顯示的連續性。

技術研發人員：A·S·瑞蘭格
受保護的技術使用者：佳明國際股份有限公司
技術研發日：
技術公布日：2025/4/28
