[]本技術涉及一種可濺射磁性材料的陰極體。

背景技術：

0、[背景技術]

1、現有真空磁控濺射鍍膜設備中的平面陰極體，其磁性材料的導磁性改變了原來磁場的磁力線分布，使得其磁力線分布如圖2所示，使得磁性材料兩側的磁場強度遠高于靶材表面的磁場強度，因此在點靶濺射工作時，濺射區域會出現在陰極體兩側的高磁場強度的區域位置內，而不是在靶材表面位置上，導致磁性材料不能正常濺射生產。

技術實現思路

0、[
技術實現要素：
]

1、本實用新型克服了現有技術的不足，提供了一種可濺射磁性材料的陰極體。

2、為實現上述目的，本實用新型采用了下列技術方案：

3、一種可濺射磁性材料的陰極體，其特征在于：包括有陰極體底座，陰極體底座上側面設有底座凹槽，底座凹槽內由下至上依次設置墊塊、磁軛、冷卻件以及靶材，磁軛與冷卻件之間設有多個沿底座凹槽長度方向設置且間隔設置的磁鐵，陰極體底座兩側分別設有導磁板。

4、如上所述的一種可濺射磁性材料的陰極體，其特征在于：磁軛上側面設有多個磁軛凹槽，磁鐵分別設置在磁軛凹槽內，冷卻件下側面設有多個與磁軛凹槽配合封閉磁鐵的冷卻件凹槽。

5、如上所述的一種可濺射磁性材料的陰極體，其特征在于：冷卻件下側面位于兩個冷卻件凹槽之間設有冷卻件水槽，磁軛上位于冷卻件水槽下側設有磁軛通孔，墊塊上設有與磁軛通孔對應設置的墊塊通孔，陰極體底座底面設有與墊塊通孔對應設置的底座通孔。

6、如上所述的一種可濺射磁性材料的陰極體，其特征在于：磁軛與冷卻件之間位于冷卻件水槽兩側位置分別設有密封圈。

7、如上所述的一種可濺射磁性材料的陰極體，其特征在于：磁軛與冷卻件之間設有三個磁鐵，中部的磁鐵極性與兩側的磁鐵極性相反。

8、如上所述的一種可濺射磁性材料的陰極體，其特征在于：冷卻件為冷卻銅件。

9、如上所述的一種可濺射磁性材料的陰極體，其特征在于：導磁板上側面設置高度不高于靶材上側面設置高度且不低于靶材下側面設置高度；導磁板下側面設置高度不高于磁軛上側面設置高度且不低于磁軛下側面設置高度。

10、如上所述的一種可濺射磁性材料的陰極體，其特征在于：導磁板厚度不大于6mm。

11、如上所述的一種可濺射磁性材料的陰極體，其特征在于：導磁板為純鐵導磁板。

12、本實用新型的有益效果是：

13、本實用新型在陰極體兩側側面分別設置導磁板，通過導磁板將磁場從陰極體兩側引導到陰極體下側位置以及引導返回到磁軛和磁鐵上，減弱陰極體兩側的磁場強度，使陰極體兩側的磁場強度低于靶材表面的磁場強度，從而使靶材表面形成濺射區域正常濺射生產。

技術特征：

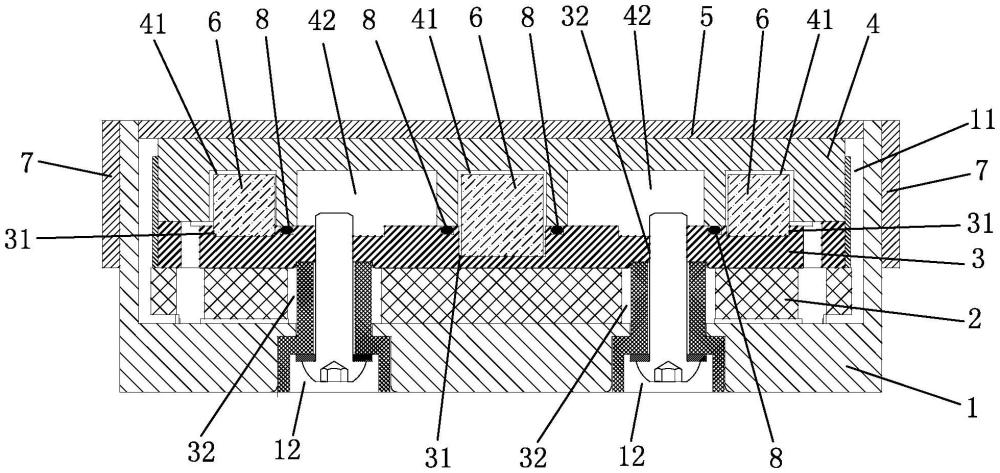

1.一種可濺射磁性材料的陰極體，其特征在于：包括有陰極體底座(1)，陰極體底座(1)上側面設有底座凹槽(11)，底座凹槽(11)內由下至上依次設置墊塊(2)、磁軛(3)、冷卻件(4)以及靶材(5)，磁軛(3)與冷卻件(4)之間設有多個沿底座凹槽(11)長度方向設置且間隔設置的磁鐵(6)，陰極體底座(1)兩側分別設有導磁板(7)。

2.根據權利要求1所述的一種可濺射磁性材料的陰極體，其特征在于：磁軛(3)上側面設有多個磁軛凹槽(31)，磁鐵(6)分別設置在磁軛凹槽(31)內，冷卻件(4)下側面設有多個與磁軛凹槽(31)配合封閉磁鐵(6)的冷卻件凹槽(41)。

3.根據權利要求2所述的一種可濺射磁性材料的陰極體，其特征在于：冷卻件(4)下側面位于兩個冷卻件凹槽(41)之間設有冷卻件水槽(42)，磁軛(3)上位于冷卻件水槽(42)下側設有磁軛通孔(32)，墊塊(2)上設有與磁軛通孔(32)對應設置的墊塊通孔(21)，陰極體底座(1)底面設有與墊塊通孔(21)對應設置的底座通孔(12)。

4.根據權利要求2所述的一種可濺射磁性材料的陰極體，其特征在于：磁軛(3)與冷卻件(4)之間位于冷卻件水槽(42)兩側位置分別設有密封圈(8)。

5.根據權利要求1所述的一種可濺射磁性材料的陰極體，其特征在于：磁軛(3)與冷卻件(4)之間設有三個磁鐵(6)，中部的磁鐵(6)極性與兩側的磁鐵(6)極性相反。

6.根據權利要求1所述的一種可濺射磁性材料的陰極體，其特征在于：冷卻件(4)為冷卻銅件。

7.根據權利要求1所述的一種可濺射磁性材料的陰極體，其特征在于：導磁板(7)上側面設置高度不高于靶材(5)上側面設置高度且不低于靶材(5)下側面設置高度；導磁板(7)下側面設置高度不高于磁軛(3)上側面設置高度且不低于磁軛(3)下側面設置高度。

8.根據權利要求1所述的一種可濺射磁性材料的陰極體，其特征在于：導磁板(7)厚度不大于6mm。

9.根據權利要求1所述的一種可濺射磁性材料的陰極體，其特征在于：導磁板(7)為純鐵導磁板。

技術總結
本技術公開了一種可濺射磁性材料的陰極體，包括有陰極體底座，陰極體底座上側面設有底座凹槽，底座凹槽內由下至上依次設置墊塊、磁軛、冷卻件以及靶材，磁軛與冷卻件之間設有多個沿底座凹槽長度方向設置且間隔設置的磁鐵，陰極體底座兩側分別設有導磁板，通過導磁板將磁場從陰極體兩側引導到陰極體下側位置以及引導返回到磁軛和磁鐵上，減弱陰極體兩側的磁場強度，使陰極體兩側的磁場強度低于靶材表面的磁場強度，從而使靶材表面形成濺射區域正常濺射生產。
