本發明涉及增強現實，具體而言，涉及一種圖像顯示方法、裝置及電子設備。

背景技術：

1、在增強現實(augmented?reality，簡稱“ar”)技術中，ar眼鏡作為一種新興的智能穿戴設備，可以通過疊加虛擬信息和現實世界場景，為用戶提供豐富的交互體驗。ar眼鏡通常配置有攝像頭，用戶在佩戴ar眼鏡時，可以隨時通過攝像頭進行拍照或拍攝視頻。相關技術中，用戶通常在ar眼鏡拍攝照片或視頻后，基于需求通過圖片處理軟件對拍攝到的照片或視頻進行圖像處理。該方式中，用戶的操作較為復雜，使用戶對ar眼鏡的使用體驗較差。

技術實現思路

1、有鑒于此，本發明的目的在于提供一種圖像顯示方法、裝置及電子設備，以使用戶可以實時對增強現實可穿戴設備拍攝的圖像或視頻進行圖像處理，并通過圖像現實裝置可以實時查看當前場景與特效的融合效果，提高用戶對增強現實可穿戴設備的使用體驗。

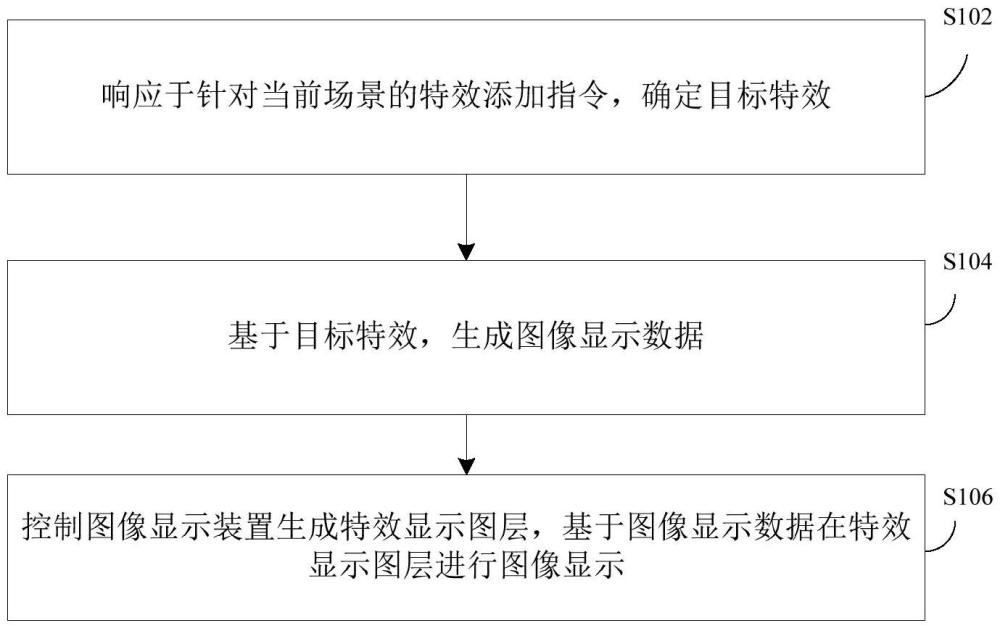

2、第一方面，本發明實施例提供了一種圖像顯示方法，該方法應用于增強現實可穿戴設備的控制器；增強現實可穿戴設備還包括與控制器連接的圖像顯示裝置；該方法包括：響應于針對當前場景的特效添加指令，確定目標特效；基于目標特效，生成圖像顯示數據；控制圖像顯示裝置生成特效顯示圖層，基于圖像顯示數據在特效顯示圖層進行圖像顯示。

3、進一步的，上述增強現實可穿戴設備還包括音頻采集裝置；響應于針對當前場景的特效添加指令，確定目標特效的步驟，包括:響應于音頻采集裝置接收到音頻數據，對音頻數據進行語音識別處理；基于識別結果，確定目標特效。

4、進一步的，上述控制圖像顯示裝置生成特效顯示圖層，基于圖像顯示數據在特效顯示圖層進行圖像顯示的步驟，包括：控制圖像顯示裝置在圖像顯示裝置形成的波導顯示區域生成新增圖層，基于圖像顯示數據對新增圖層進行渲染，顯示渲染后的圖像。

5、進一步的，上述增強現實可穿戴設備還包括與控制器連接的圖像采集裝置；基于目標特效，生成圖像顯示數據的步驟，包括：控制圖像采集裝置對當前場景進行拍攝，生成初始圖像；基于目標特效對應的圖像處理方式對初始圖像進行圖像處理，生成目標圖像；基于目標圖像及初始圖像，確定圖像顯示數據。

6、進一步的，上述方法還包括:確定初始圖像中的多個圖像區域，從多個圖像區域中確定目標區域；基于目標特效對應的圖像處理方式對初始圖像進行圖像處理，生成目標圖像的步驟，包括：基于目標特效對應的圖像處理方式及目標區域，對初始圖像進行圖像處理。

7、進一步的，上述確定初始圖像中的多個圖像區域的步驟，包括：將初始圖像轉化為灰度圖像，對灰度圖像進行輪廓識別處理，得到至少一個輪廓；基于至少一個輪廓，確定初始圖像中的多個圖像區域。

8、進一步的，上述從多個圖像區域中確定目標區域的步驟，包括：響應于區域選擇指令，基于區域選擇指令的指令內容，從多個圖像區域中確定目標區域；區域選擇指令基于語音數據或手勢數據產生。

9、進一步的，上述基于目標特效對應的圖像處理方式及目標區域，對初始圖像進行圖像處理的步驟，包括：基于目標特效及目標區域，確定初始圖像中的待處理區域；待處理區域包括目標區域和\或目標區域的相鄰區域；基于目標特效對應的圖像處理方式，對待處理區域進行圖像處理。

10、進一步的，上述控制器包括主控單元及神經網絡處理單元；基于目標特效對應的圖像處理方式對初始圖像進行圖像處理，生成目標圖像的步驟，包括：通過主控單元將初始圖像發送至神經網絡處理單元；通過神經網絡處理單元將初始圖像輸入至預先訓練的圖像處理模型，通過圖像處理模型基于目標特效對應的圖像處理方式對初始圖像進行處理，輸出目標圖像。

11、進一步的，上述基于目標圖像及初始圖像，確定圖像顯示數據的步驟，包括：針對目標圖像中的第一像素與初始圖像中與第一像素對應的第二像素，確定第一像素的像素值與第二像素的像素值之間的差值；基于差值，生成圖像顯示數據。

12、進一步的，上述方法還包括：響應于特效更新指令，更新目標特效；基于更新后的目標特效，更新圖像顯示數據；控制圖像顯示裝置基于更新后的圖像顯示數據在特效顯示圖層進行圖像顯示。

13、進一步的，上述控制圖像顯示裝置生成特效顯示圖層，基于圖像顯示數據在特效顯示圖層進行圖像顯示之后，上述方法還包括：響應于圖像確認指令，保存目標圖像。

14、進一步的，上述控制圖像采集裝置對當前場景進行拍攝，生成初始圖像的步驟，包括：響應于視頻拍攝指令，控制圖像采集裝置按照預設頻率對當前場景進行拍攝，生成視頻幀序列；將視頻幀序列中的第一個視頻幀確定為初始圖像；上述方法還包括：在生成視頻幀序列的過程中，響應于生成一視頻幀，基于目標特效對應的圖像處理方式對視頻幀進行圖像處理，生成視頻幀對應的目標圖像；基于視頻幀對應的目標圖像及視頻幀，確定當前圖像顯示數據，控制圖像顯示裝置基于當前圖像顯示數據進行圖像顯示。

15、進一步的，上述目標特效至少包括下述之一：濾鏡特效、虛擬道具特效及美顏特效。

16、第二方面，本發明實施例提供了一種圖像顯示裝置，該裝置設置于增強現實可穿戴設備的控制器；增強現實可穿戴設備還包括與控制器連接的圖像顯示裝置；該裝置包括：目標特效確定模塊，用于響應于針對當前場景的特效添加指令，確定目標特效；圖像顯示數據生成模塊，用于基于目標特效，生成圖像顯示數據；圖像顯示模塊，用于控制圖像顯示裝置生成特效顯示圖層，基于圖像顯示數據在特效顯示圖層進行圖像顯示。

17、第三方面，本發明實施例提供了一種電子設備，包括處理器和存儲器，存儲器存儲有能夠被處理器執行的機器可執行指令，處理器執行機器可執行指令以實現上述的圖像顯示方法。

18、第四方面，本發明實施例提供了一種機器可讀存儲介質，該機器可讀存儲介質存儲有機器可執行指令，機器可執行指令在被處理器調用和執行時，機器可執行指令促使處理器實現上述的圖像顯示方法。

19、本發明實施例帶來了以下有益效果：

20、上述一種圖像顯示方法、裝置及電子設備，應用于增強現實可穿戴設備，響應于針對當前場景的特效添加指令，確定目標特效；基于目標特效，生成圖像顯示數據；控制圖像顯示裝置生成特效顯示圖層，基于圖像顯示數據在特效顯示圖層進行圖像顯示。該方式使用戶可以通過增強現實可穿戴設備實時查看當前場景與特效的融合效果，提高了用戶對增強現實可穿戴設備的使用體驗。

21、本發明的其他特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點在說明書、權利要求書以及附圖中所特別指出的結構來實現和獲得。

22、為使本發明的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。

技術特征：

1.一種圖像顯示方法，其特征在于，所述方法應用于增強現實可穿戴設備的控制器；所述增強現實可穿戴設備還包括與所述控制器連接的圖像顯示裝置；所述方法包括：

2.根據權利要求1所述的方法，其特征在于，所述增強現實可穿戴設備還包括音頻采集裝置；

3.根據權利要求1所述的方法，其特征在于，控制所述圖像顯示裝置生成特效顯示圖層，基于所述圖像顯示數據在所述特效顯示圖層進行圖像顯示的步驟，包括：

4.根據權利要求1所述的方法，其特征在于，所述增強現實可穿戴設備還包括與所述控制器連接的圖像采集裝置；

5.根據權利要求4所述的方法，其特征在于，所述方法還包括:

6.根據權利要求5所述的方法，其特征在于，確定所述初始圖像中的多個圖像區域的步驟，包括：

7.根據權利要求5所述的方法，其特征在于，從所述多個圖像區域中確定目標區域的步驟，包括：

8.根據權利要求5所述的方法，其特征在于，基于所述目標特效對應的圖像處理方式及所述目標區域，對所述初始圖像進行圖像處理的步驟，包括：

9.根據權利要求4所述的方法，其特征在于，所述控制器包括主控單元及神經網絡處理單元；

10.根據權利要求4所述的方法，其特征在于，基于所述目標圖像及所述初始圖像，確定圖像顯示數據的步驟，包括：

11.根據權利要求1所述的方法，其特征在于，所述方法還包括：

12.根據權利要求4所述的方法，其特征在于，控制所述圖像顯示裝置生成特效顯示圖層，基于所述圖像顯示數據在所述特效顯示圖層進行圖像顯示之后，所述方法還包括：

13.根據權利要求4所述的方法，其特征在于，控制所述圖像采集裝置對當前場景進行拍攝，生成初始圖像的步驟，包括：

14.根據權利要求4所述的方法，其特征在于，所述目標特效至少包括下述之一：濾鏡特效、虛擬道具特效及美顏特效。

15.一種圖像顯示裝置，其特征在于，所述裝置設置于增強現實可穿戴設備的控制器；所述增強現實可穿戴設備還包括與所述控制器連接的圖像顯示裝置；所述裝置包括：

16.一種電子設備，其特征在于，包括處理器和存儲器，所述存儲器存儲有能夠被所述處理器執行的機器可執行指令，所述處理器執行所述機器可執行指令以實現權利要求1-14任一項所述的圖像顯示方法。

17.一種機器可讀存儲介質，其特征在于，所述機器可讀存儲介質存儲有機器可執行指令，所述機器可執行指令在被處理器調用和執行時，所述機器可執行指令促使所述處理器實現權利要求1-14任一項所述的圖像顯示方法。

技術總結
本發明提供了一種圖像顯示方法、裝置及電子設備，應用于增強現實可穿戴設備，響應于針對當前場景的特效添加指令，確定目標特效；基于目標特效，生成圖像顯示數據；控制圖像顯示裝置生成特效顯示圖層，基于圖像顯示數據在特效顯示圖層進行圖像顯示。該方式使用戶可以通過增強現實可穿戴設備實時查看當前場景與特效的融合效果，提高了用戶對增強現實可穿戴設備的使用體驗。

技術研發人員：鄧伍華,王兆民
受保護的技術使用者：珠海莫界科技有限公司
技術研發日：
技術公布日：2025/4/24
