本發明涉及蒸發刻度尺讀數識別領域，具體涉及一種雙目蒸發尺刻度識別檢測方法。

背景技術：

1、傳統的蒸發量測量方法主要依賴于人工觀測，這種方法不僅耗時耗力，而且數據的準確性和時效性受限于人為因素和環境條件。在當前信息化、智能化技術迅速發展的背景下，使用計算機視覺方案替代人工觀測數據，為提高蒸發量監測的精度和效率提供了新的可能性。同時，可以實現對蒸發量的連續、實時監測，從而為水資源的科學管理和決策提供更為可靠的數據支持。

技術實現思路

1、為了提高水文局測試蒸發水量的精度，本文提出一種基于ocr、目標以及關鍵點檢測的雙目蒸發尺刻度識別檢測方法。

2、為了實現上述發明目的，本發明采取如下技術方案：

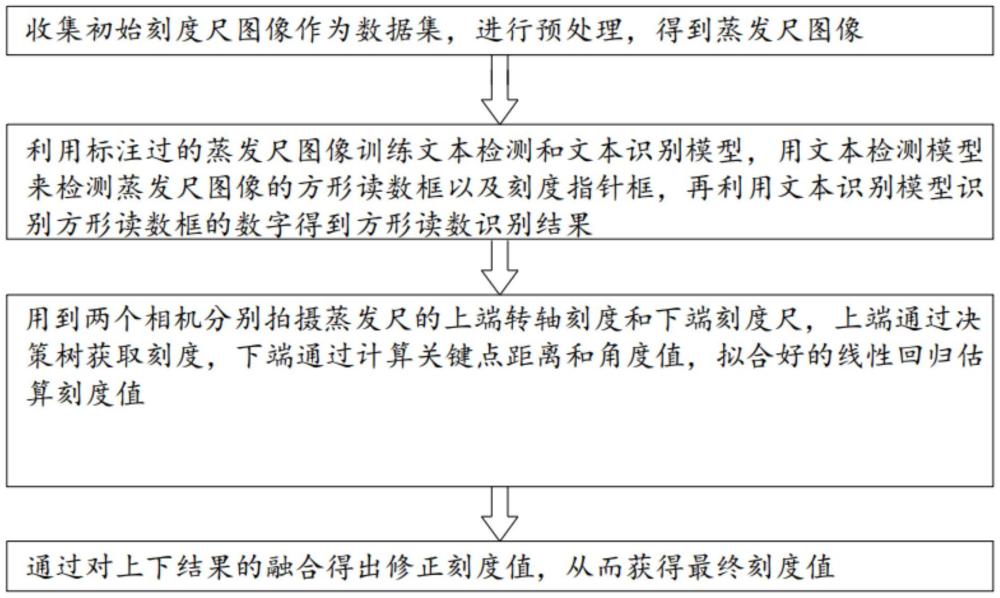

3、本發明提供雙目蒸發尺刻度識別檢測方法，包括以下步驟：

4、步驟一，收集初始刻度尺圖像作為數據集，進行預處理，得到蒸發尺圖像；

5、步驟二，利用標注過的蒸發尺圖像訓練文本檢測和文本識別模型，用文本檢測模型來檢測蒸發尺圖像的方形讀數框以及刻度指針框，再利用文本識別模型識別方形讀數框的數字得到方形讀數識別結果；

6、步驟三，用到兩個相機分別拍攝蒸發尺的上端轉軸刻度和下端刻度尺，上端通過決策樹獲取刻度，下端通過計算關鍵點距離和角度值，擬合好的線性回歸估算刻度值；

7、步驟四，通過對上下結果的融合得出修正刻度值，從而獲得最終刻度值。

8、本發明的進一步技術：

9、優選的，利用文本識別模型識別方形讀數框的數字得到方形讀數識別結果具體為：

10、1)對輸入的文本圖像進行預處理，以提高識別準確率；

11、2)在文本檢測的基礎上，根據文本定位的結果，從原圖中提取文本區域；

12、3)從文本區域的圖像中提取有用的特征，用于訓練或識別模型；

13、4)使用標注好的數據集訓練文本識別模型，將提取的特征輸入到識別算法中，得到文本識別結果；

14、5)將識別結果進行后處理，排除識別錯誤的數字或者非數字，以及找到正確的刻度指針0。

15、優選的，對上端圖像的處理步驟:

16、通過高度分層獲取塊狀上的‘0’以及在同一高度的數字；

17、同一高度的數據通過對水平方向排行獲取距離‘0’最近的的兩個數字通過構建的決策樹判斷兩個數字哪個是上端刻度值s。

18、優選的，對下端圖像的處理步驟:

19、利用得到的刻度指針0方框與刻度指針0前后的兩個框分別計算他們的質點坐標，利用得到的坐標計算出每兩個框之間質點的距離；

20、再計算刻度指針0前后的兩個框分別與刻度指針0的框相連所形成的夾角；

21、最終能夠通過線性回歸方程得到預估刻度值y。

22、將獲取到距離刻度指針0上方最近的數字y,最終下端預估值r

23、r＝y(tǒng)x10+y。

24、優選的，步驟四具體為：

25、獲取下端預估值r的小數點第一位數a和個位數b；

26、將a和s做比較,s-a的絕對值大于5，且s大于a說明，存在下端估計值個數多估計1需要減去1,然后s替代a；如果a大于s說明則說明下端個位數低估1，需要加上1，然后s替代a；其他情況直接用s替代a。

27、本發明的有益效果在于：本方法結合了ocr技術和擬合線性回歸方程等方法，在復雜環境下依然能夠?qū)崿F(xiàn)高精度的刻度尺讀數識別。

28、本方法結合多種技術手段，提高了在復雜光照條件和多變環境下的識別準確率。為用戶提供了更為便捷和準確的刻度尺讀數獲取方式，改善了用戶體驗。

技術特征：

1.雙目蒸發尺刻度識別檢測方法，其特征在于，包括以下步驟：

2.根據權利要求1中所述的雙目蒸發尺刻度識別檢測方法，其特征在于，利用文本識別模型識別方形讀數框的數字得到方形讀數識別結果具體為：

3.根據權利要求2中所述的雙目蒸發尺刻度識別檢測方法，其特征在于，對上端圖像的處理步驟:

4.根據權利要求3中所述的雙目蒸發尺刻度識別檢測方法，其特征在于，對下端圖像的處理步驟:

5.根據權利要求4中所述的雙目蒸發尺刻度識別檢測方法，其特征在于，步驟四具體為：

技術總結
本發明公開了雙目蒸發尺刻度識別檢測方法，收集初始刻度尺圖像作為數據集，進行預處理，得到蒸發尺圖像；利用標注過的蒸發尺圖像訓練文本檢測和文本識別模型，用文本檢測模型來檢測蒸發尺圖像的方形讀數框以及刻度指針框，再利用文本識別模型識別方形讀數框的數字得到方形讀數識別結果；用到兩個相機分別拍攝蒸發尺的上端轉軸刻度和下端刻度尺，上端通過決策樹獲取刻度，下端通過計算關鍵點距離和角度值，擬合好的線性回歸估算刻度值；通過對上下結果的融合得出修正刻度值，從而獲得最終刻度值。本方法結合多種技術手段，提高了在復雜光照條件和多變環境下的識別準確率，通過高效的算法實現快速識別，滿足實時讀數需求。

技術研發人員：張龍陽,張延,鳳海明,王海玉,方茸,沈捷,肖子平,陳虎
受保護的技術使用者：安徽省合肥水文水資源局
技術研發日：
技術公布日：2025/3/20
