本技術涉及技術地板領域，具體是一種抗菌地板。

背景技術：

1、地板是一種用于覆蓋地面裝飾材料的統稱，廣泛應用于家庭、辦公室、商場等場所，在生活水平不斷提高的今天，人們越來越關注生活環境的衛生與健康，地板作為人們?nèi)粘Ｉ钪薪佑|最多的表面材料之一，其衛生狀況直接影響到人們的健康，因此，抗菌地板應運而生，成為了一種具有良好發展前景的地面裝飾材料。

2、抗菌地板通常通過噴涂抗菌涂層達到抗菌的效果，抗菌涂層在日常使用會產生一定的磨損，導致其抗菌效果逐漸減弱，由于大部分的地板通常固定在地面上，地板磨損后不能方便的進行更換，地板更換的流程較為繁瑣，并且地板更換維護的成本較高。

技術實現思路

1、為了彌補現有技術的不足，大部分的地板通常固定在地面上，地板磨損后不能方便的進行更換，地板更換的流程較為繁瑣，并且地板更換維護的成本較高的問題，本實用新型提出一種抗菌地板。

2、本實用新型解決其技術問題所采用的技術方案是：一種抗菌地板，包括底板，所述底板的頂部設置有地板本體，所述地板本體包括基板，所述基板的表面由下至上依次連接有防水層和耐磨裝飾層，所述耐磨裝飾層的表面噴涂有抗菌層，所述地板本體的底部設置有連接機構；

3、所述連接機構包括導向柱，所述導向柱固定安裝于地板本體的底部，所述導向柱的數量為若干個，所述底板的表面開設有與導向柱的配合使用的導向孔，所述地板本體的頂部固定安裝有卡板，所述卡板的一端為弧形結構，所述底板的表面開設有與卡板配合使用的卡孔，所述底板內壁開設有弧形槽，所述弧形槽的內腔滑動連接有金屬滑件，所述卡板的表面開設有與金屬滑件配合使用的卡槽。

4、作為優選，所述底板的一側固定安有插接板，所述插接板的一端為弧形結構，所述底板的另一側開設有與插接板配合使用的插接槽。

5、作為優選，所述底板的內壁滑動連接有滑柱，所述滑柱的數量為若干個，所述插接板的表面開設有與滑柱配合使用的限位孔。

6、通過滑柱與地板內壁的滑動連接，多組底板拼接完成后，能夠?qū)⒒瑒硬褰釉谙尬豢變?nèi)，能夠?qū)⒉褰影宓奈恢孟拗圃诘装鍍?nèi)，能夠進一步提高多組底板組裝后整體結構的穩定性。

7、作為優選，所述底板的底部固定安裝有防水膜，所述防水膜采用硅橡膠材料制成。

8、作為優選，所述防水層采用聚乙烯材料制成。

9、聚乙烯具有較高的耐久性，能夠長期保持其防水特性，不易老化、破損或退化，聚乙烯防水層具有良好的防水性能，能有效阻止水分滲透到地板底部，避免地板本體受潮、腐爛或變形。

10、作為優選，所述耐磨裝飾層采用聚氨酯材料制成。

11、作為優選，所述抗菌層采用納米銀材料制成。

12、本實用新型的有益之處在于：

13、1.本實用新型通過設置連接機構，導向柱能夠滑動插接到導向孔內，能夠方便將地板本體插接在底板上，金屬滑件受自然重力作用在弧形槽內滑動下落，能夠?qū)⒖ò宓奈恢孟拗圃诳變?nèi)，提高了地板本體插接組裝底板上穩定性，當需要更換地板本體時，通過設置鐵材料的金屬滑件，使用者使用磁鐵即可帶動金屬滑件在弧形槽內向上滑動，能夠使金屬滑件的一端脫離卡槽內腔，從而能夠解除對卡板限位作用，能夠方便對地板本體進行更換，地板更換的流程簡單，降低了地板更換維護的成本；

14、2.本實用新型通過插接板一端的弧形結構，能夠方便將插接板滑動插接在插接槽內，從而能夠方便對地板進行插接拼裝，能夠保持多組底板之間的統一性，通過滑柱與地板內壁的滑動連接，多組底板拼接完成后，能夠?qū)⒒瑒硬褰釉谙尬豢變?nèi)，能夠?qū)⒉褰影宓奈恢孟拗圃诘装鍍?nèi)，能夠進一步提高多組底板組裝后整體結構的穩定性，能夠有益于地板鋪設后的穩定性。

技術特征：

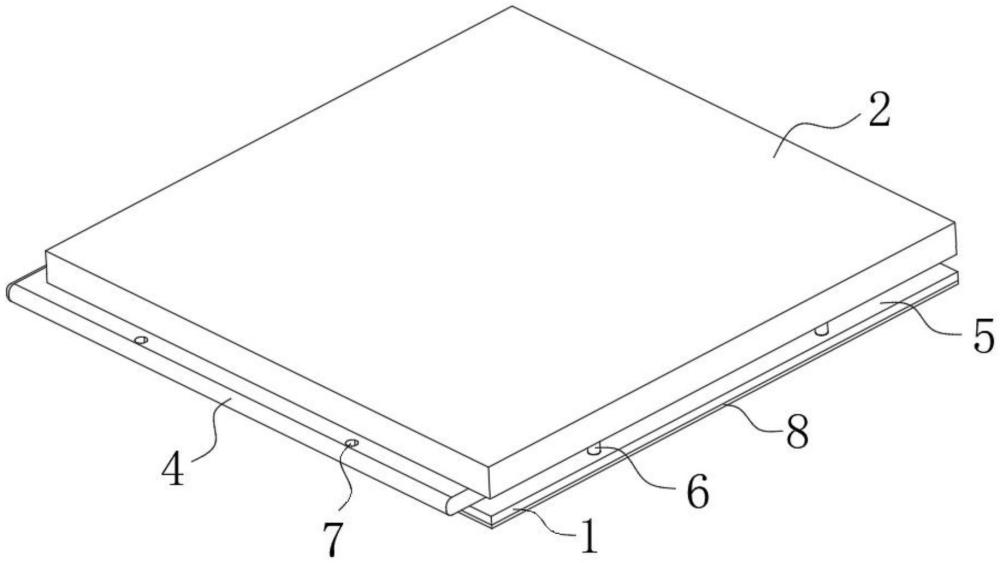

1.一種抗菌地板，其特征在于：包括底板(1)，所述底板(1)的頂部設置有地板本體(2)，所述地板本體(2)包括基板(201)，所述基板(201)的表面由下至上依次連接有防水層(202)和耐磨裝飾層(203)，所述耐磨裝飾層(203)的表面噴涂有抗菌層(204)，所述地板本體(2)的底部設置有連接機構(3)；

2.根據權利要求1所述的一種抗菌地板，其特征在于：所述底板(1)的一側固定安有插接板(4)，所述插接板(4)的一端為弧形結構，所述底板(1)的另一側開設有與插接板(4)配合使用的插接槽(5)。

3.根據權利要求2所述的一種抗菌地板，其特征在于：所述底板(1)的內壁滑動連接有滑柱(6)，所述滑柱(6)的數量為若干個，所述插接板(4)的表面開設有與滑柱(6)配合使用的限位孔(7)。

4.根據權利要求1所述的一種抗菌地板，其特征在于：所述底板(1)的底部固定安裝有防水膜(8)，所述防水膜(8)采用硅橡膠材料制成。

5.根據權利要求1所述的一種抗菌地板，其特征在于：所述防水層(202)采用聚乙烯材料制成。

6.根據權利要求1所述的一種抗菌地板，其特征在于：所述耐磨裝飾層(203)采用聚氨酯材料制成。

7.根據權利要求1所述的一種抗菌地板，其特征在于：所述抗菌層(204)采用納米銀材料制成。

技術總結
本技術屬于地板技術領域，具體的說是一種抗菌地板，包括導向柱，所述導向柱固定安裝于地板本體的底部，所述底板的表面開設有與導向柱的配合使用的導向孔，所述地板本體的頂部固定安裝有卡板，所述卡板的一端為弧形結構，所述底板的表面開設有與卡板配合使用的卡孔，所述底板內壁開設有弧形槽，所述弧形槽的內腔滑動連接有金屬滑件，所述卡板的表面開設有與金屬滑件配合使用的卡槽；通過設置連接機構，更換地板本體時，通過設置鐵材料的金屬滑件，使用者使用磁鐵即可帶動金屬滑件在弧形槽內向上滑動，能夠使金屬滑件的一端脫離卡槽內腔，能夠解除對卡板限位作用，能夠方便對地板本體進行更換。

技術研發人員：肖健,何修軍,余磊
受保護的技術使用者：湖北高牌木業股份有限公司
技術研發日：20240408
技術公布日：2025/3/20
