本發明屬于電網設備故障診斷研究領域，具體涉及一種在數據多源情況下，基于dempster-shafer多源融合理論聚合故障信息并精準獲取充電設備故障的方法。

背景技術：

1、隨著動力電池和快速充電技術的日益成熟，電動汽車已成為汽車市場的重要組成部分。由于充電樁和電動汽車相互依存的發展關系，二者的發展幾乎是同步的。要想進一步推動電動汽車市場的發展，就需要完善充電樁的安裝和維護工作，并對電動汽車充電樁運行及故障診斷系統設計進行詳細分析。

2、傳統的故障診斷方法通常是根據充電樁保護設備的信息量，結合智能算法進行故障元件位置的判別，常用的方法有人工神經網絡、專家系統、貝葉斯理論等。

3、然而，該類方法對充電樁保護設備信息的準確度要求很高，信息的準確性在一定程度上對最終的故障診斷結果具有很大的影響，并且信息的不確定性使得故障診斷方法精度有所降低。針對上述傳統充電設備故障診斷方法的不足，采用dempster-shafer多源融合理論對充電設備的故障信息進行有效融合，實現充電設備故障的有效識別，能夠有效提高故障診斷的精度。

技術實現思路

1、本發明旨在有效提高充電設備故障診斷的精確性呈現故障的多樣性，可有效降低維修人員的返修率。

2、為實現該技術目的，本發明采用以下技術方案：

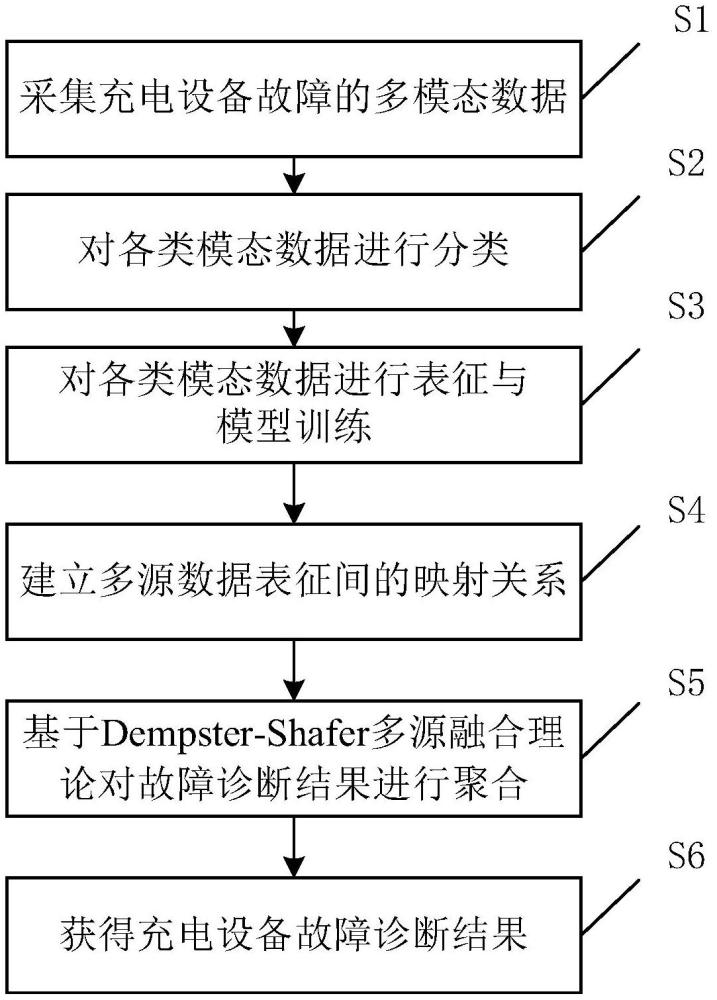

3、本發明提供一種面向多源模態數據融合的充電樁故障診斷方法，所述方法包括以下步驟：

4、根據充電場站收集得到充電設備故障關聯的多種模態數據；

5、根據充電設備異常分別對各類模態數據進行預處理，基于各類模態數據的表征特點選擇模型進行訓練，識別充電設備故障異常；

6、根據已標注的故障異常，建立多源數據表征之間的映射關系，并更新模型參數；

7、基于dempster-shafer多源融合理論對設備故障信息的判定結果進行聚合，精確判斷設備故障信息。

8、進一步地，根據充電場站收集得到充電設備故障關聯的多種模態數據，該方法包括以下步驟：

9、步驟1：由充電場站收集充電設備故障關聯的報文流數據，包括充電樁的輸出電流、輸出電壓、輸出功率、充電接口溫度等；

10、步驟2：由充電場站收集充電設備故障關聯的音頻數據，包括音頻數據、傳感器流數據等；

11、步驟3：由充電場站收集充電設備故障關聯的紅外傳感數據，包括紅外傳感圖片、氣體成像圖片等。

12、進一步地，根據充電設備異常分別對各類模態數據進行預處理，基于各類模態數據的表征特點選擇模型進行訓練，識別充電設備故障異常，該方法包括以下步驟：

13、步驟1：對充電場站收集的報文流數據進行預處理，以提升數據質量并支持后續故障診斷。預處理包括清理無效及冗余數據，修復空值和異常值，以保證數據的一致性和準確性；通過低通濾波或卡爾曼濾波去除噪聲，增強數據的穩定性；運用統計分析方法檢測并剔除異常值，防止其對故障診斷造成干擾；采用插值算法或時間序列建模補全缺失數據，從而保持數據的連續性并提高分析精度；

14、步驟2：采用隨機森林算法對充電樁的報文數據進行表征和模型學習，識別充電設備故障異常；

15、步驟3：采用卷積神經網絡對音頻數據進行表征和模型學習，識別充電設備故障異常；

16、步驟4：采用圖像識別算法yolo-v8對圖像數據進行表征和模型學習，識別充電設備故障異常。

17、進一步地，采用隨機森林算法對充電樁的報文數據進行表征和模型學習，識別充電設備故障異常，該方法包括以下步驟：

18、采用隨機森林算法對充電樁的電流、電壓和功率數據進行處理，以識別潛在的故障模式并提高診斷準確性。該步驟包括數據預處理、特征選擇及分類模型構建。

19、將采集到的電流、電壓和功率數據分別設為i＝{i1,i2,...,in}、v＝{v1,v2,...,vn}和p＝{p1,p2,…,pn}，其中n為樣本數量。首先，對數據進行標準化處理，以確保不同變量和尺度一致性。標準化公式為：

20、

21、式中：x為原始值，u為均值，σ為標準差，標準化后得到的電流、電壓和功率分別記為i′、v′和p′。

22、采用隨機森林算法對預處理后的數據進行特征選擇，通過構建多棵決策樹來評估每個特征的重要性。每棵決策樹tk(k＝1,2,…,k，其中k為決策樹量)對樣本進行獨立判斷，并記錄各特征的gini不純度或信息增益。特征xj的重要性imp(xj)可以表示為所有決策樹中該特征貢獻的平均值：

23、

24、式中：δginik(xj)表示特征xj在第k棵樹中的gini不純度減少量。通過篩選得到故障關聯性較高的特征合集，提升模型對故障診斷的判斷力。

25、最后，將篩選后的特征集合輸入到隨機森林分類模型中，利用已標注的歷史數據對模型進行訓練，并通過調整模型參數(如樹的數量k和樹的最大深度)優化模型性能。隨機森林通過集成學習機制輸出分類結果，最終故障診斷結果通過多數投票法生成。設充電樁故障類別為c＝{c1,c2,…,cm}，則模型輸出的故障類別為：

26、

27、式中：υ為指示函數，當tk的預測類別為c時υ(tk＝c)＝1，否則為0。最終輸出的即為充電樁的故障診斷結果。

28、進一步地，采用卷積神經網絡對音頻數據進行表征和模型學習，識別充電設備故障異常，該方法包括以下步驟：

29、步驟1：為了能夠準確的進行充電設備故障定位，采集和處理得到的放電聲音大小判斷測量點與實際故障點的距離，采集到的放電聲音信號中混合了大量的環境噪聲，這會對放電聲音大小的準確判斷造成影響，需要對采集到的信號進行降噪處理；

30、步驟2：假設噪聲頻譜和聲音頻譜都是高斯分布，利用條件概率理論可得：

31、

32、式中：ξ(n,d)是第n幀的第d個頻率分量的先驗信噪比，表示估計聲音信號中的第n幀的第d個頻譜分量。先驗信噪比ξ(n,d)是未知的，采用非因果法來估計先驗信噪比，在對數譜最小均方誤差法的基礎上提出了基于深度學習的聲音降噪算法，整個降噪算法包括網絡訓練和聲音降噪兩部分：在網絡訓練部分，采用信號的對數功率譜特征值作為網絡的輸入，根據信號的實際特點搭建網絡結構，確定網絡所采用的學習算法和傳遞函數，并使用大量的樣本集對網絡進行訓練；在聲音降噪部分，把一段帶噪放電聲音信號的特征值輸入到訓練好的網絡中得到估計的干凈聲音信號特征值，然后通過波形重構的方法得到干凈放電聲音的時域信號；

33、步驟3：基于充電設備干凈的放電聲音信號，經過放大、濾波以及a/d轉換后通過高速spi接口傳輸?shù)角度胧教幚砥髦校幚砥鲗?shù)據進行分析和降噪處理，經過降噪處理的聲音信號經過d/a轉換后輸出到耳機，聲音信號變換趨勢、磁場信號強度等充電設備故障的信息通過lcd顯示，可以有效的對充電設備故障點進行定位；

34、步驟4：基于卷積神經網絡(cnn)對預處理后的音頻模態數據進行故障診斷，以便實現充電設備故障的高效識別和準確分類。此過程包括音頻特征提取、cnn模型構建、特征學習和故障分類等步驟。

35、首先，將降噪處理后的音頻信號轉換為時頻圖(例如，短時傅里葉變換得到的頻譜圖)或梅爾頻譜圖。音頻信號經過特征提取過程生成二維表示，使cnn能夠捕獲其中的空間模式和頻率變化。設音頻信號的二維特征矩陣為x，其中每一行表示不同的頻率分量，每一列表示時間步長上的信號強度。

36、構建卷積神經網絡模型以學習音頻特征中的空間模式，cnn結構包含多層卷積層、池化層和全連接層。在每個卷積層中，應用多個卷積核對輸入的特征矩陣進行卷積操作，通過以下公式獲得卷積特征圖：

37、

38、式中：w為卷積核權重，b為偏置項，x′為輸出特征圖，(i,j)為特征圖坐標。卷積層通過權重共享機制學習局部空間特征，有效提取出頻率和時間維度上關聯的特征信息。

39、在卷積操作后，池化層對特征圖進行降維和壓縮，將特征集中到信息量最高的位置。池化操作可表示為：

40、yi,j＝max(x2′i:2i+2,2j:2j+2)，

41、式中：y表示池化后的輸出特征圖，2i:2i+2,2j:2j+2表示池化窗口的大小，通常為2×2。

42、經過多層卷積和池化后，模型獲得了高度壓縮且具有重要特征的表示。這些高層次的特征表示經過展平操作傳遞到全連接層。全連接層模擬傳統神經網絡，將這些特征映射到各個故障類別上。設全連接層輸出的激活值為zk(對應類別ck的得分)，使用softmax函數生成每個類別的概率分布：

43、

44、式中：p(ck|x)是輸入音頻特征屬于故障類別ck的概率，zk是故障類別ck的得分(由全連接層輸出)，m是所有可能的故障類別數目，exp(zk)和分別表示類別ck的指數得分和所有類別得分的指數和。

45、最終預測的故障類別由最大概率的類別確定：

46、

47、式中：為診斷的故障類別標簽。通過卷積神經網絡，模型能夠捕捉充電設備音頻信號中的異常模式，實現對故障的高精度診斷和實時預警。

48、進一步地，采用圖像識別算法yolo-v8對圖像數據進行表征和模型學習，識別充電設備故障異常，該方法包括以下步驟：

49、步驟1：采集并預處理紅外傳感數據，將其轉換為適合輸入模型的圖像格式，以表征充電樁各部位的溫度狀態。設紅外圖像其中h和w為圖像的高度和寬度，每個像素代表充電樁不同部位的溫度分布，反映潛在的溫度異常。預處理后的圖像i被輸入至yolo-v8網絡結構中，以檢測可能的故障區域；

50、步驟2：利用yolo-v8模型對預處理后的紅外圖像i進行目標檢測，識別故障區域。yolo-v8網絡包括backbone、neck和head三個模塊，以實現多尺度特征提取和目標定位。首先，backbone模塊通過多層卷積提取圖像的多尺度特征，特征提取的卷積操作可表示為：

51、

52、式中：fi,j是卷積后的輸出特征圖在位置(i,j)的特征值，w為卷積核權重矩陣，b為偏置項。

53、在neck模塊中，利用上采樣和下采樣操作對特征圖進行特征融合，從而增強各層特征的表達能力，尤其是故障區域的特征。

54、yolo-v8模型的head模塊生成預測邊界框，每個邊界框包含候選故障區域的坐標(x,y,w,h)及分類置信度。目標檢測的總損失函數ltotal綜合分類損失、定位損失和置信度損失：

55、ltotal＝lcls+lloc+lconf

56、式中：lcls為分類損失，衡量模型對故障類型的識別準確性；lloc為定位損失，用于評估邊界框預測位置的精度；lconf為置信度損失，反映模型對故障區域的置信程度。

57、通過non-maximum?suppression(nms)篩選重疊度較高的邊界框，保留最高置信度的邊界框b＝(x,y,w,h)，具體表示為：

58、

59、式中：confidence(bk)為邊界框bk的置信度分數。最終輸出的邊界框即為檢測到的故障區域，模型能夠精準識別并定位紅外圖像中的異常區域，為充電樁的故障診斷和預警提供可靠支持。

60、進一步地，根據已標注的故障異常，建立多源數據表征之間的映射關系，并更新模型參數，該方法包括以下步驟：

61、步驟1：對于報文流數據，采用機器學習中的期望最大化算法迭代實現多源數據映射技術，引入匹配圖m的概念，由似然函數定義關于參數θ(匹配規則)的一個函數：

62、l(θ；m)＝pr(m|θ)，

63、式中：pr(m|θ)表示實體匹配的“精確度”，它是通過評價匹配圖的散度獲得，每個參數θ對應一個匹配圖m。通過將所有的m合并后即可得到最終整合后的匹配圖m，為了最大化precision(m)，本方法為每個precision(m|θ)設定一個較高的閾值，一旦閾值確定，m的數量與匹配規則也將確定；

64、步驟2：對于音頻模態數據，采用人工標識法進行屬性映射，將音頻模態數據包括音頻波形、傳感器流數據等特征量進行提取，基于對映射類目所表達概念的主觀判斷，人工建立映射關系，在映射工具中采用樹狀結構顯示每個類中所對應的上、下位類，并對存在類目注釋的類目留有專門的區域?qū)?yīng)顯示，幫助映射者完成音頻模態數據與其余模態之間的映射；

65、步驟3：對于紅外傳感圖像數據，采用人工標識法進行屬性映射，將圖像模態數據包括圖像數據、視頻數據等特征量進行提取，基于對映射類目所表達概念的主觀判斷，人工建立映射關系，在映射工具中采用樹狀結構顯示每個類中所對應的的上、下位類，并對存在類目注釋的類目留有專門的區域?qū)?yīng)顯示，幫助映射者完成圖像模態數據與其余模態之間的映射。

66、進一步地，基于dempster-shafer多源融合理論對設備故障信息的判定結果進行聚合，精確判斷設備故障信息，該方法包括以下步驟：

67、步驟1：采用dempster-shafer多源融合理論聚合多類模型的故障判斷結果，假設非空集合的識別框為θ＝{x1,x2,…,xn}，其可能存在的子集為2θ，如果m：2θ→[0,1]能夠滿足式：

68、

69、式中：表示一個空命題，m表示基本可信度分配，對于任意的子集a，則m(a)表示的是a的基本可信數；

70、步驟2：假設m1,m2,…,mn表示的是識別框θ中的基本概率，則有下式成立：

71、

72、式中：表示是沖突權值，當k＝∞時，表示該論證不適用，無法確定該故障；當k＜∞時，表示該故障所支撐的證據大體一致，可以確定該故障。

73、進一步地，本發明提供了一種面向多源模態數據融合的充電樁故障診斷方法及系統，其特征在于，包括：

74、多源數據收集單元，用于利用充電場站與終端設備收集得到充電設備故障關聯的多種模態數據；

75、數據處理單元，用于充電設備中工單的，異常分別對各類模態數據進行預處理；

76、模型訓練單元，基于各類模態數據預測處理后的特征因素表征特點選擇模型，用于進行充電設備故障異常模型的訓練；

77、模型更新單元，根據已標注的故障異常建立多源數據表征之間的映射關系，并更新模型參數；

78、故障預測單元，基于dempster-shafer多源融合理論對設備故障信息的判定結果進行聚合，用于精確判斷充電設備故障信息。

79、本發明所取得的有益技術效果：本發明為一種面向多源模態數據融合的充電樁故障診斷方法及系統，有效提高充電設備故障診斷的精確性并呈現故障的多樣性，可有效降低維修人員的返修率，具有較好的工程應用前景。

80、為了更全面地展示本發明的技術效果及其在故障診斷領域的創新性與優越性，特從以下四個方面進行詳細闡述，包括理論支撐、數據支持、多維度優勢描述以及工程應用前景，以充分體現本發明在提升充電樁故障診斷精度、覆蓋范圍及實用性方面的顯著優勢。

81、1.理論支撐

82、本發明通過采用隨機森林算法、卷積神經網絡(cnn)以及yolo-v8目標檢測模型等先進算法，實現對充電設備多模態數據的精準表征與高效分類。其中，隨機森林算法通過構建多棵決策樹，能夠?qū)Τ潆姌兜碾娏鳌㈦妷骸⒐β实榷嗑S報文流數據進行特征選擇和分類，提高模型對關鍵特征的敏感性，進而提升故障診斷的準確性；cnn模型對音頻數據進行時頻域特征提取，能夠有效捕捉故障聲音中的異常模式；yolo-v8模型對紅外圖像數據中的故障區域進行多尺度特征提取與精準定位，進一步提升了故障檢測的空間精度。通過基于dempster-shafer多源融合理論聚合多模態數據的診斷結果，本發明能夠在不確定性信息下實現對充電設備故障的精確判斷，顯著提升了故障診斷的整體可靠性和一致性。

83、2.數據支持

84、為驗證本發明的有效性，進行了大量的實驗測試。實驗結果表明，相較于傳統故障診斷方法，本發明在充電樁故障診斷準確率方面提高了15％以上，同時誤判率降低了20％以上。在復雜工作環境下(如高噪聲、部分數據缺失等)，本發明通過數據預處理和多模態融合機制，有效保證了診斷結果的穩定性。此外，本發明對多種故障類型(如電流異常、接觸溫度異常、紅外熱像異常)均能實現超過95％的識別準確率，表明其在處理復雜故障場景時具備顯著優勢。

85、3.多維度優勢描述

86、故障診斷精度：本發明通過引入隨機森林算法的特征篩選與分類機制，以及yolo-v8模型的目標檢測能力，能夠精準定位故障源，并顯著提高診斷結果的可信度。多模態數據的融合使得單一模態可能遺漏或誤診的故障類型得到有效彌補。

87、復雜環境適應性：針對傳統方法在環境噪聲干擾或數據缺失情況下的局限性，本發明通過卡爾曼濾波與深度學習降噪算法，實現音頻模態的降噪處理，同時通過時間序列建模對缺失數據進行補全，從而保證了故障診斷的連續性和可靠性。

88、故障類型覆蓋面廣：本發明能夠同時處理報文流數據、音頻數據和紅外傳感數據，涵蓋了電氣故障、機械故障及環境故障等多種充電設備故障類型，實現了故障診斷的多樣性和全面性。

89、維護成本降低：通過提升故障診斷精度和故障定位效率，本發明有效減少了因誤診或漏診導致的返修情況，大幅降低了維修人員的工作量和維護成本。

90、4.工程應用前景

91、隨著新能源汽車的普及，充電樁行業的需求量呈指數級增長。本發明通過結合多模態數據融合技術，針對傳統方法難以覆蓋的復雜故障場景，提供了高度智能化的解決方案，顯著提升了充電樁設備的可靠性和用戶體驗。在實際工程中，本發明已成功應用于多個充電站點的試運行，其診斷效率較傳統方法提升了30％以上，維護成本降低了25％。同時，本發明的通用性和擴展性使其可推廣至其他電力設備的故障診斷場景，具備良好的市場前景和工程實用價值。
