本發明涉及圖像處理，尤其涉及一種基于多模態退化特征學習的水下圖像增強方法及系統。

背景技術：

1、早期水下圖像增強的研究方法主要分為非物理模型和基于物理模型的兩種。非物理模型方法旨在修改圖像像素值，以提高水下模糊圖像的對比度，但是非物理模型容易出現過度增強或增強不足的問題。基于物理模型的方法將水下圖像增強視為一個不確定的逆問題，并利用手工制作的先驗知識來估計圖像形成模型的潛在參數。例如，chiang等人和drews等人通過修改he等人提出的暗通道先驗(dcp)實現了水下圖像增強。此外，li等人提出了一種混合方法(1：li,c.,guo,j.,guo,c.,cong,r.,gong,j.:ahybrid?method?forunderwater?image?correction[j].journal?of?visual?communication?and?imagerepresentation,2017,48,151-160.)，包括顏色校正和水下圖像去模糊，以提高退化水下圖像的視覺質量。

2、近年來，探索水下世界已成為一種流行的方式，水下圖像增強作為一個重要的預處理過程，旨在提高低質量圖像的視覺質量。現有已經提出了各種基于深度學習的方法，這些方法可以分類兩大類，即基于cnn算法和基于gan算法。此外，基于深度學習的水下圖像增強根據其架構差異可分為5種方法(2：s.anwar?and?c.li,"diving?deeper?intounderwater?image?enhancement:asurvey,"signal?processing:image?communication,vol.89,p.115978,2020.3)：編碼器-解碼器模型，這是許多低級別任務中提高圖像質量的著名架構；設計了具有相同結構的模塊或塊，并在網絡中重復應用，以提高網絡的特征提取能力；設計的多分支旨在通過單獨的分支學習不同的特征；通過預測水下圖像的深度圖或傳輸圖來提高增強和恢復性能；使用多個生成器來推斷改進后的圖像。上述水下圖像增強方法的泛化能力較弱，導致在特定的水下場景下表現較好，但在其他場景中效果欠佳，使得方法的通用性受到了一定的限制。

技術實現思路

1、為了能夠解決現有技術中的水下圖像增強方法存在泛化能力較弱導致其通用性受到限制的問題，本發明提供一種基于多模態退化特征學習的水下圖像增強方法，通過構建多模態視覺語言md-clip網絡框架并進行訓練，然后結合到其他重構網絡模型中，可提高模型的泛化能力和性能，解決模型性能較低和適應性差的問題。

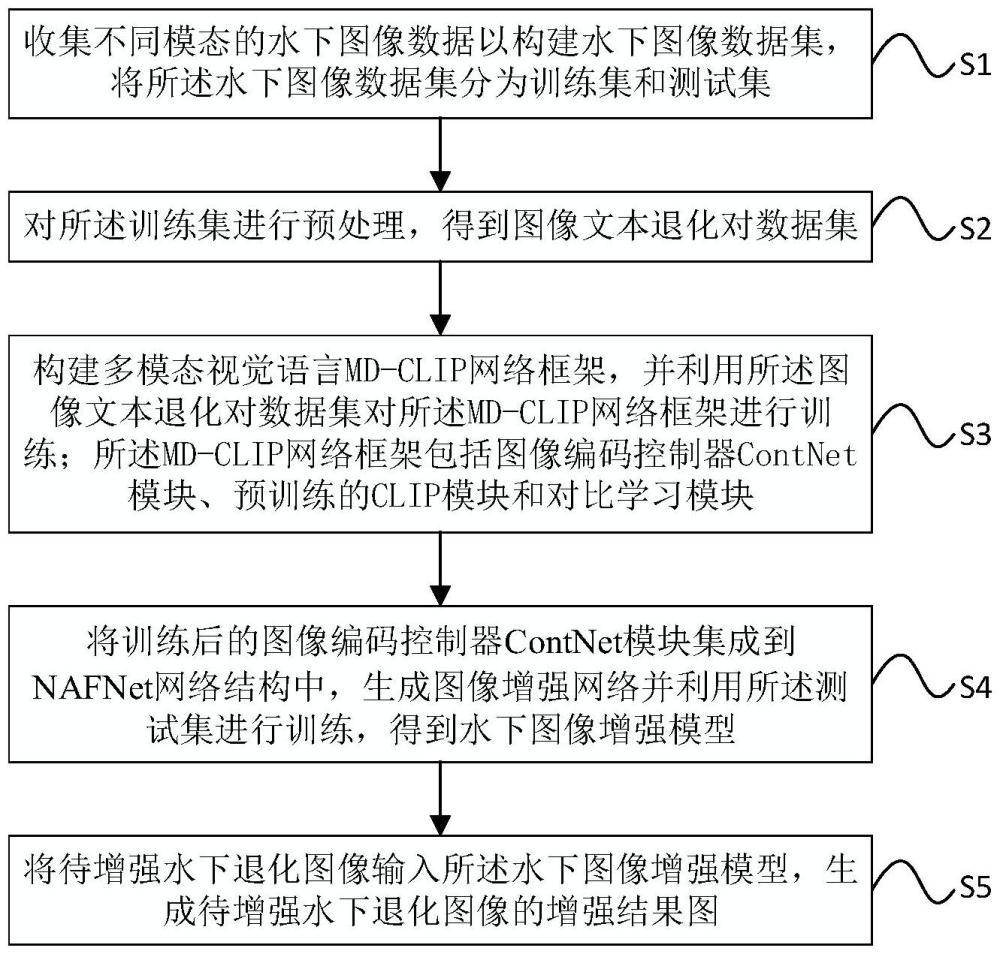

2、第一方面，本發明提供一種基于多模態退化特征學習的水下圖像增強方法，包括：

3、步驟1：收集不同模態的水下圖像數據以構建水下圖像數據集，將所述水下圖像數據集分為訓練集和測試集；其中所述水下圖像數據集包括對應的水下低質量圖像和目標清晰圖像；

4、步驟2：對所述訓練集進行預處理，得到圖像文本退化對數據集；

5、步驟3：構建多模態視覺語言md-clip網絡框架，并利用所述圖像文本退化對數據集對所述md-clip網絡框架進行訓練；所述md-clip網絡框架包括圖像編碼控制器contnet模塊、預訓練的clip模塊和對比學習模塊；

6、步驟4：將訓練后的圖像編碼控制器contnet模塊集成到nafnet網絡結構中，生成圖像增強網絡并利用所述測試集進行訓練，得到水下圖像增強模型；

7、步驟5：將待增強水下退化圖像輸入所述水下圖像增強模型，生成待增強水下退化圖像的增強結果圖。

8、進一步地，所述不同模態的水下圖像數據包括低光圖像、整體偏綠圖像和整體偏藍圖像。

9、進一步地，利用視覺語言預訓練blip模型對所述訓練集進行預處理，得到圖像文本退化對數據集；其中所述圖像文本退化對包括目標清晰圖像、水下低質量圖像和文本信息，所述文本信息包括圖像文本描述和圖像的模糊程度

10、進一步地，所述預訓練的clip模塊包括文本編碼器和圖像編碼器，

11、進一步地，步驟3具體包括：

12、將所述文本信息和所述目標清晰圖像輸入至所述預訓練的clip模塊，輸出文本特征和圖像特征；

13、將所述水下低質量圖像輸入所述contnet模塊中，輸出圖像退化特征和文本退化特征；

14、將所述圖像退化特征和所述圖像特征、所述文本退化特征和所述文本特征分別在所述對比學習模塊進行對比學習。

15、進一步地，步驟3中，構建md-clip網絡框架時使用vision?transformer作為所述圖像編碼器和所述contnet模塊的主干。

16、進一步地，步驟4中，保留nafnet網絡結構基本的編碼器-解碼器架構和分層跳過連接模式，將預訓練后的圖像編碼控制器contnet模塊的輸出通過交叉注意力機制融合到解碼器的nafnet?block模塊中。

17、進一步地，所述nafnet?block模塊結合所述contnet模塊輸出的圖像退化特征和文本退化特征對水下圖像進行增強；所述nafnet?block模塊包括第一layernorm層，3×3深度卷積和1×1卷積層，第一simplegate模塊，第一sca模塊，第一1×1卷積層，第二layernorm層，第二1×1卷積層、第二simplegate模塊和第三1×1卷積層；

18、所述nafnet?block模塊具體處理流程為：

19、輸入所述nafnet?block模塊的原始特征通過第一layernorm層進行標準化處理，經過3×3深度卷積和1×1卷積層提取圖像的局部空間特征并進行融合，然后通過simplegate模塊調整不同特征通道的權重，并引入所述文本退化特征，進入sca模塊，通過第一1×1卷積層進一步的通道融合和信息整合，得到中間特征；

20、再將所述中間特征與原始特征進行殘差連接，得到中間輸出，送入第二layernorm層，通過第二1×1卷積處理，引入所述圖像退化特征，再通過simplegate模塊，最后通過1×1卷積進行進一步的整合和通道處理，與所述中間輸出進行殘差連接，得到所述nafnetblock模塊的輸出。

21、進一步地，通過設定圖像質量評價指標，對所述水下圖像增強模型的效果進行量化評估，根據圖像質量評價指標結果反饋優化模型參數。

22、第二方面，本發明提供一種基于多模態退化特征學習的水下圖像增強系統，其特征在于，包括：

23、數據集構建模塊，用于收集不同模態的水下圖像數據以構建水下圖像數據集，將所述水下圖像數據集分為訓練集和測試集；其中所述水下圖像數據集包括對應的水下低質量圖像和目標清晰圖像；

24、數據集預處理模塊，用于對所述訓練集進行預處理，得到圖像文本退化對；

25、md-clip網絡框架構建模塊，用于構建多模態視覺語言md-clip網絡框架，并利用所述圖像-文本退化對對所述md-clip網絡框架進行訓練；所述md-clip網絡框架包括圖像編碼控制器contnet模塊、預訓練的clip模塊和對比學習模塊；

26、圖像增強模型構建模塊，用于將訓練后的圖像編碼控制器contnet模塊集成到nafnet網絡結構中，生成圖像增強網絡并利用所述測試集進行訓練，得到水下圖像增強模型；

27、結果輸出模塊，用于將待增強水下退化圖像輸入所述水下圖像增強模型，生成待增強水下退化圖像的增強結果圖。

28、本發明的有益效果：

29、本發明通過設計md-clip網絡框架對其中的圖像編碼控制器contnet模塊進行訓練，訓練后的contnet模塊可提取水下退化圖像的文本特征和圖像特征；然后將contnet模塊結合到圖像增強模型中進行重構，以指導模型學習圖像的重建。

30、本發明提供的方法不僅能夠顯著改善視覺語言模型在低級視覺任務中的表現，而且還提供了一種通用的框架，能夠有效地將訓練的提取圖像特征模型的能力擴展到未標記或零樣本預測的下游任務中。本發明將訓練后的contnet模塊應用到nafnet網絡模型中，以完成水下圖像增強最終的網絡模型設計，提高了模型的性能和泛化能力，解決了水下增強圖像模型性能較低和適應性差的問題。本發明通過大量實驗，證明了md-clip網絡訓練出的contnet模塊預測的多模態退化特征對圖像恢復模型性能提升的有效性。
