本技術涉及按摩裝置，具體為一種腹部按摩裝置。

背景技術：

1、腹部按摩有助于促進消化系統消化，增強腸胃功能，促進腸胃蠕動，可以有效改善腸胃環境，增強身體素質，也有利于減肥。

2、如國家授權專利公告號為cn220125068u的專利公開了一種旋轉式腹部按摩裝置，包括安裝座，安裝座上設有旋轉驅動件，旋轉驅動件的轉軸與旋轉盤連接，旋轉盤上設有若干按摩頭，安裝座的兩側均通過卡接把手、卡接環與前板鉸接，前板與側前板連接，側前板與側后板之間套設配合，側前板與側后板之間設有套設鎖緊組件，側后板與后板連接，前板與后板之間形成腹部夾持空間。本實用新型的有益效果：通過旋轉的按摩頭實現對腹部的按摩，有利于促進腸胃蠕動，改善腸胃環境，增強腸胃功能，根據按摩頭的使用狀態，可以靈活更換按摩頭。

3、然而上述的一種旋轉式腹部按摩裝置，對腹部按摩的過程中，不能夠根據不平坦的腹部輪廓進行相適應的上下擺動，從而使其無法準確地按摩到腹部的各個部位，導致按摩效果不佳。

4、如果按摩器的擺動不符合腹部的輪廓，可能會在按摩過程中對腹部造成不適或疼痛，特別是對于那些腹部敏感或存在疾病的人，不合適的按摩可能會加重癥狀或導致不適。

技術實現思路

1、本實用新型的目的在于提供一種腹部按摩裝置，以解決上述背景技術中提出的不能夠根據不平坦的腹部輪廓進行相適應的上下擺動的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種腹部按摩裝置，包括：外殼，所述外殼內固定安裝有電源模塊和電機，所述電機與電源模塊電性連接，所述電機的輸出軸上表面固定安裝有連接柱，所述連接柱上表面固定安裝有兩組對接塊，所述對接塊一端開設有轉動槽，所述轉動槽內轉動安裝有腹部按摩組件，所述外殼上表面固定安裝有彈性纖維布面。

4、優選的，所述外殼上表面的口沿處呈弧形，且上表面固定安裝有天然橡膠條。

5、優選的，所述外殼上表面固定安裝有連接架，所述連接架能夠穿插彈性綁帶，輔助該腹部按摩裝置綁固在腹部。

6、優選的，所述外殼一端設置有充電口，所述充電口與電源模塊電性連接。

7、優選的，所述腹部按摩組件包括轉動柱，所述轉動柱轉動安裝在轉動槽內，所述轉動柱外表面固定安裝有熱量傳導柱，所述熱量傳導柱外表面固定安裝有滾珠軸承，所述熱量傳導柱和滾珠軸承的外表面轉動安裝有按摩棒，所述按摩棒能夠頂觸在彈性纖維布面的下表面處。

8、優選的，所述轉動柱兩端均固定連接有扭轉彈簧，所述扭轉彈簧的另一端固定連接在轉動槽內。

9、優選的，所述熱量傳導柱內固定安裝有加熱棒，所述加熱棒尾端的連接線從擺動槽內延伸出，并與連接柱上表面的觸點電性連接。

10、優選的，所述連接柱外表面設置有接觸環，所述連接柱通過接觸環轉動安裝在對接環內，所述對接環固定安裝在電機上表面。

11、優選的，所述對接環位于電機輸出軸的外圍處，且所述對接環中間的通孔供所述連接柱穿出。

12、優選的，所述接觸環與對接環電性連接，所述對接環外表面固定安裝有電線，所述電線與電源模塊電性連接。

13、與現有技術相比，本實用新型的有益效果是：

14、1、通過腹部按摩組件、電機和彈性纖維布面的設計，對腹部按摩時，可通過使用綁帶穿過連接架并使外殼的弧面上的天然橡膠條貼合在腹部一端再通過綁帶綁固在腹部一端，隨后即可啟動電機帶動腹部按摩組件進行旋轉，而腹部按摩組件在旋轉的過程中會頂撐在彈性纖維布面一端，從而就能夠將彈性纖維布面頂撐凸起并接觸在腹部上，并隨著腹部按摩組件的旋轉就達到了揉臍腹的按摩功效，且腹部按摩組件在旋轉的過程中會根據腹部的輪廓進行相適應的上下擺動調整，從而使其能夠準確地按摩到腹部的各個部位，可以有效地促進腸胃蠕動、增加腹腔壓力并緩解腹部不適或改善消化功能。

15、2、通過熱量傳導柱、按摩棒、對接塊和扭轉彈簧的設計，電機啟動時，會帶動熱量傳導柱進行順時針旋轉，而熱量傳導柱外表面轉動安裝的按摩棒就會頂觸在彈性纖維布面的表面進行輥壓操作，從而就達到了對腹部的按摩操作，而當按摩棒頂觸在腹部的凸出部位時，按摩棒就會通過轉動柱在轉動槽內旋轉，就使其能夠根據腹部的輪廓進行相適應的上下擺動調整，且轉動柱在轉動槽內旋轉的過程中會帶動扭轉彈簧旋轉，而扭轉彈簧就會通過復位力對熱量傳導柱施加一個向上翹起的轉動力，使其通過按摩棒再次將彈性纖維布面頂撐開進行復位操作。

16、3、通過加熱棒、對接環和電線的設計，熱量傳導柱在旋轉對腹部按摩的過程中，電源模塊會通過電線對對接環供電，而對接環會再次將電能供送至連接柱外表面的接觸環上，而接觸環會再次將電能供送至連接柱上表面的觸點，而加熱棒就會通過尾部的連接線與觸點電性連接，并為加熱棒通電，而加熱棒就會將熱量傳導給熱量傳導柱，熱量傳導柱會再次將熱量傳導給按摩棒，從而就具有對按摩棒加熱的功效，從而就能夠在按摩的過程中并熱敷腹部，使其能夠促進血液循環、緩解疼痛、舒緩肌肉疲勞等多種功效。

技術特征：

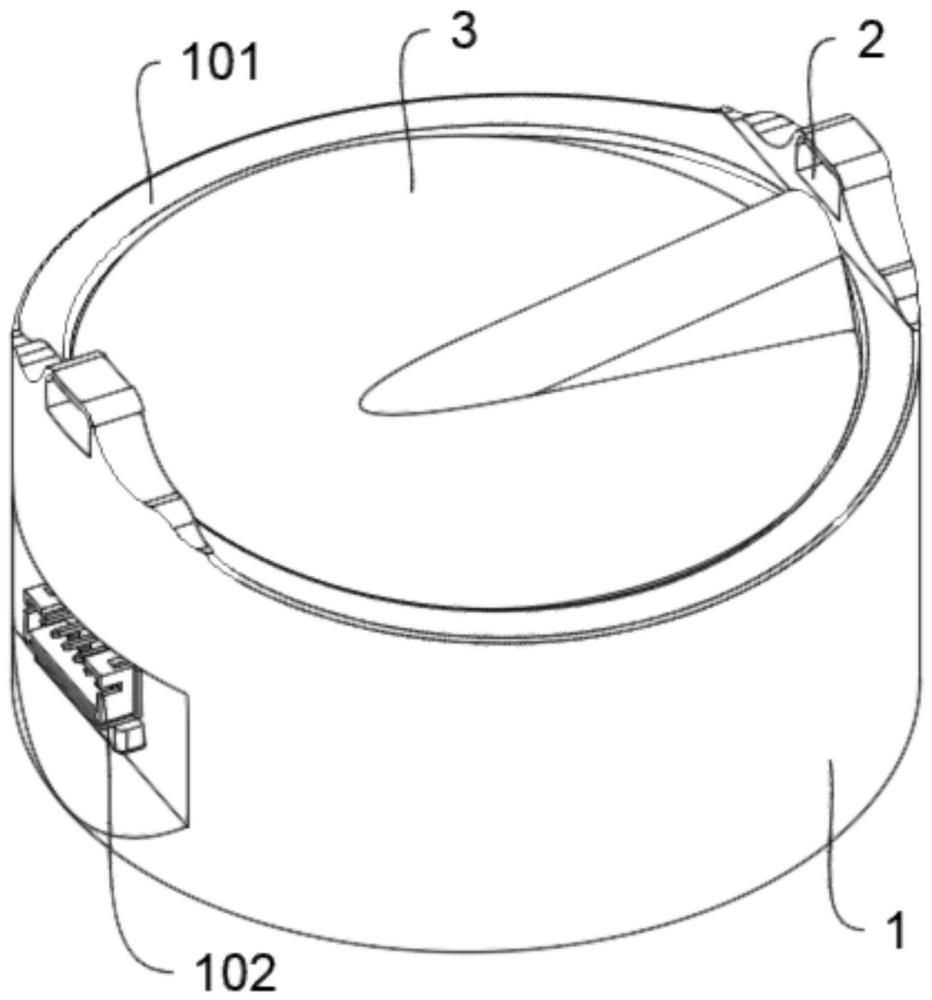

1.一種腹部按摩裝置，其特征在于，包括：外殼(1)，所述外殼(1)內固定安裝有電源模塊(4)和電機(5)，所述電機(5)與電源模塊(4)電性連接，所述電機(5)的輸出軸上表面固定安裝有連接柱(503)，所述連接柱(503)上表面固定安裝有兩組對接塊(501)，所述對接塊(501)一端開設有轉動槽(502)，所述轉動槽(502)內轉動安裝有腹部按摩組件(6)，所述外殼(1)上表面固定安裝有彈性纖維布面(3)。

2.根據權利要求1所述的一種腹部按摩裝置，其特征在于：所述外殼(1)上表面的口沿處呈弧形，且所述外殼(1)上表面固定安裝有天然橡膠條(101)。

3.根據權利要求1所述的一種腹部按摩裝置，其特征在于：所述外殼(1)上表面固定安裝有連接架(2)，所述連接架(2)能夠穿插彈性綁帶，輔助該腹部按摩裝置綁固在腹部。

4.根據權利要求1所述的一種腹部按摩裝置，其特征在于：所述外殼(1)一端設置有充電口(102)，所述充電口(102)與電源模塊(4)電性連接。

5.根據權利要求1所述的一種腹部按摩裝置，其特征在于：所述腹部按摩組件(6)包括轉動柱(605)，所述轉動柱(605)轉動安裝在轉動槽(502)內，所述轉動柱(605)外表面固定安裝有熱量傳導柱(601)，所述熱量傳導柱(601)外表面固定安裝有滾珠軸承(604)，所述熱量傳導柱(601)和滾珠軸承(604)的外表面轉動安裝有按摩棒(603)，所述按摩棒(603)能夠頂觸在彈性纖維布面(3)的下表面處。

6.根據權利要求5所述的一種腹部按摩裝置，其特征在于：所述轉動柱(605)兩端均固定連接有扭轉彈簧(608)，所述扭轉彈簧(608)的另一端固定連接在轉動槽(502)內。

7.根據權利要求5所述的一種腹部按摩裝置，其特征在于：所述熱量傳導柱(601)內固定安裝有加熱棒(602)，所述加熱棒(602)尾端的連接線從擺動槽(609)內延伸出，并與連接柱(503)上表面的觸點電性連接。

8.根據權利要求7所述的一種腹部按摩裝置，其特征在于：所述連接柱(503)外表面設置有接觸環(504)，所述連接柱(503)通過接觸環(504)轉動安裝在對接環(606)內，所述對接環(606)固定安裝在電機(5)上表面。

9.根據權利要求8所述的一種腹部按摩裝置，其特征在于：所述對接環(606)位于電機(5)輸出軸的外圍處，且所述對接環(606)中間的通孔供所述連接柱(503)穿出。

10.根據權利要求8所述的一種腹部按摩裝置，其特征在于：所述接觸環(504)與對接環(606)電性連接，所述對接環(606)外表面固定安裝有電線(607)，所述電線(607)與電源模塊(4)電性連接。

技術總結
本技術公開了一種腹部按摩裝置，包括：外殼，外殼內固定安裝有電源模塊和電機，電機與電源模塊電性連接，電機的輸出軸上表面固定安裝有連接柱，連接柱上表面固定安裝有兩組對接塊，對接塊一端開設有轉動槽，轉動槽內轉動安裝有腹部按摩組件，外殼上表面固定安裝有彈性纖維布面。本申請通過腹部按摩組件的設計，對腹部按摩的過程中，能夠根據不平坦的腹部輪廓進行相適應的上下擺動，從而使其能夠準確地按摩到腹部的各個部位，它可以在按摩過程中減少不適感或疼痛，對于那些腹部敏感或存在疾病的人來說，這種適應性擺動可以提供更加溫和而有效的按摩。

技術研發人員：羅虹,李秋瓊,邱麗萍,王明珠
受保護的技術使用者：中國人民解放軍南部戰區總醫院
技術研發日：20240417
技術公布日：2025/3/20
