本技術涉及檢測裝置，具體而言，涉及一種用于測量液體中磁性物質含量的裝置。

背景技術：

1、磁性物質含量檢測測定以磁性物作加重質的重懸浮液中的磁性物質的含量(kg/m3)的技術措施。重介質選煤的重懸浮液主要由磁鐵礦、非磁性物和水組成，磁鐵礦在重懸浮液中的含量直接影響懸浮液的密度、流變特性、產品質量和效率。

2、在石油鉆井過程中，常使用重晶石粉作為加重劑，其中包含大量的磁性物質。當這些磁性物質含量超過一定限度時，會在旋轉導向鉆井系統的控制單元內聚集，導致系統異常。目前多采用磁性物測定儀對液體中的磁性物含量進行檢測，該裝置是在c形電磁鐵的兩極之間裝有玻璃管，作往復移動和旋擺，被測試的物料試樣與水通過磁場區時，磁性物附著于兩磁極的管壁內，非磁性物在機械運動中被水沖洗排出。但是，該裝置中c形電磁鐵的兩極面積較小，在液體通過時，對于磁性物質的吸附力較小，當液體中磁性物質含量較大時，無法將磁性物質完全吸附住，磁性物質會跟隨水流從管中流出，導致磁性物質流失，影響檢測結果的精準性，且由于液體流動路徑較短，致使磁性物質的測定效率較低。因此，急需一種能夠精準測定液體中磁性物質含量的裝置，以滿足行業需求。

技術實現思路

1、針對現有的不足，本實用新型提供了一種用于測量液體中磁性物質含量的裝置，解決了上述背景技術提出的問題，能夠準確、快速地測量出液體中磁性物質的含量，檢測效率高，且操作簡單，使用方便。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種用于測量液體中磁性物質含量的裝置，包括底座，所述底座上端面左側固設有用于支撐頂板的立板，所述立板上端水平固定連接有頂板，所述頂板上側通過固定支架固定有儲液筒，所述頂板下端面右側固設有鐵芯，所述鐵芯環面上卷繞有多組線圈，所述鐵芯下側固定連接有導磁棒，所述導磁棒環面套設有兩組測量管，所述儲液筒底部連接有出液管，所述出液管下端裝配有調節閥二，所述調節閥二下側裝配有三通接頭，所述三通接頭下側兩處接口上均連接有軟管，所述軟管下端連接到測量管上。

4、進一步地，所述儲液筒后側通過固定支架固設有沖洗筒，所述沖洗筒底部通過一傾斜結構的沖洗水管與出液管相連接，所述沖洗水管中段裝配有調節閥一。

5、進一步地，兩組所述測量管均為采用非導磁性材料制成的螺旋狀結構，且兩組所述測量管螺旋方向相同，兩組所述測量管相錯開套設于導磁棒上。

6、進一步地，所述底座內部開設有腔槽，其開口位于底座前側面，所述腔槽內部放置有收集盒，所述測量管下端口連通到腔槽中。

7、進一步地，所述收集盒前側面上固設有把手。

8、進一步地，所述鐵芯以及線圈外側套設有防護罩，且所述防護罩上端與頂板固定連接。

9、進一步地，所述底座底部靠近四個拐角處均裝配有橡膠材質的腳墊。

10、進一步地，所述測量管采用透明玻璃材料制成。

11、與現有技術相比，本實用新型具有如下有益效果：

12、1、本實用新型通過螺旋狀結構的測量管設計，延長了液體流動路徑，增加了磁性物質與磁場的接觸時間，能夠準確、快速地測量出液體中磁性物質的含量，檢測效率高，且操作簡單，使用方便。

13、2、本實用新型通過鐵芯、線圈和導磁棒的組合設計產生了強磁場，有效提高了對磁性物質的吸附力，減少了磁性物質的流失，提高了檢測結果的精準性。

14、3、本實用新型的測量管采用透明玻璃材料制成，便于觀察液體流動和磁性物質吸附情況，同時操作簡便，易于控制液體流量和進行沖洗。

15、4、本實用新型中底座內部設有腔槽和收集盒，方便收集測量后流出的磁性物質，便于后續處理和分析。

16、5、該裝置設計合理，各部件易于拆卸和安裝，便于維護和清潔。

技術特征：

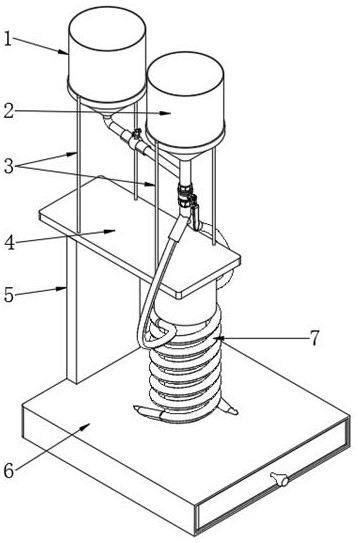

1.一種用于測量液體中磁性物質含量的裝置，包括底座（6），其特征在于：所述底座（6）上端面左側固設有用于支撐頂板（4）的立板（5），所述立板（5）上端水平固定連接有頂板（4），所述頂板（4）上側通過固定支架（3）固定有儲液筒（2），所述頂板（4）下端面右側固設有鐵芯（16），所述鐵芯（16）環面上卷繞有多組線圈（17），所述鐵芯（16）下側固定連接有導磁棒（19），所述導磁棒（19）環面套設有兩組測量管（7），所述儲液筒（2）底部連接有出液管（10），所述出液管（10）下端裝配有調節閥二（11），所述調節閥二（11）下側裝配有三通接頭（12），所述三通接頭（12）下側兩處接口上均連接有軟管（13），所述軟管（13）下端連接到測量管（7）上。

2.根據權利要求1所述的用于測量液體中磁性物質含量的裝置，其特征在于：所述儲液筒（2）后側通過固定支架（3）固設有沖洗筒（1），所述沖洗筒（1）底部通過一傾斜結構的沖洗水管（8）與出液管（10）相連接，所述沖洗水管（8）中段裝配有調節閥一（9）。

3.根據權利要求1所述的用于測量液體中磁性物質含量的裝置，其特征在于：兩組所述測量管（7）均為采用非導磁性材料制成的螺旋狀結構，且兩組所述測量管（7）螺旋方向相同，兩組所述測量管（7）相錯開套設于導磁棒（19）上。

4.根據權利要求1所述的用于測量液體中磁性物質含量的裝置，其特征在于：所述底座（6）內部開設有腔槽（18），其開口位于底座（6）前側面，所述腔槽（18）內部放置有收集盒（14），所述測量管（7）下端口連通到腔槽（18）中。

5.根據權利要求4所述的用于測量液體中磁性物質含量的裝置，其特征在于：所述收集盒（14）前側面上固設有把手（141）。

6.根據權利要求1所述的用于測量液體中磁性物質含量的裝置，其特征在于：所述鐵芯（16）以及線圈（17）外側套設有防護罩（15），且所述防護罩（15）上端與頂板（4）固定連接。

7.根據權利要求1所述的用于測量液體中磁性物質含量的裝置，其特征在于：所述底座（6）底部靠近四個拐角處均裝配有橡膠材質的腳墊（20）。

8.根據權利要求3所述的用于測量液體中磁性物質含量的裝置，其特征在于：所述測量管（7）采用透明玻璃材料制成。

技術總結
本技術涉及檢測裝置技術領域，尤其涉及一種用于測量液體中磁性物質含量的裝置，包括底座，底座上端面左側固設有用于支撐頂板的立板，立板上端水平固定連接有頂板，頂板上側通過固定支架固定有儲液筒，頂板下端面右側固設有鐵芯，鐵芯環面上卷繞有多組線圈，鐵芯下側固定連接有導磁棒，導磁棒環面套設有兩組測量管，儲液筒底部連接有出液管。本技術通過螺旋狀結構的測量管設計，延長了液體流動路徑，增加了磁性物質與磁場的接觸時間，能夠準確、快速地測量出液體中磁性物質的含量，檢測效率高，且操作簡單，使用方便。

技術研發人員：鄭瑞良,朱兆恒,王若松
受保護的技術使用者：滕州景控機電設備有限公司
技術研發日：20240417
技術公布日：2025/3/20
