本申請涉及系統監控的領域，尤其是涉及一種面向機載多功能顯示器設備的分布式狀態監控系統。

背景技術：

1、目前，機載顯示器的板級監控均是基于現有電路，增加離散量指示，通過主控cpu進行采集和收集，來反饋模塊的功能狀態，進而得到整機的工作狀態。隨著機載顯示系統及設備的復雜度的增加，功能模塊的多元化，功能具體化，對系統自我診斷、輔助診斷及診斷時間的要求的進一步加深，簡單的離散量信息收集及反饋已不能滿足系統級的信息狀態收集及系統快速診斷要求。

技術實現思路

1、有鑒于此，本申請提供一種面向機載多功能顯示器設備的分布式狀態監控系統，解決了現有技術中的問題，實現系統監測的同時，降低主系統的工作負荷，降低工作應用與監控應用的耦合性，提高診斷效率。

2、本申請提供的一種面向機載多功能顯示器設備的分布式狀態監控系統采用如下的技術方案：

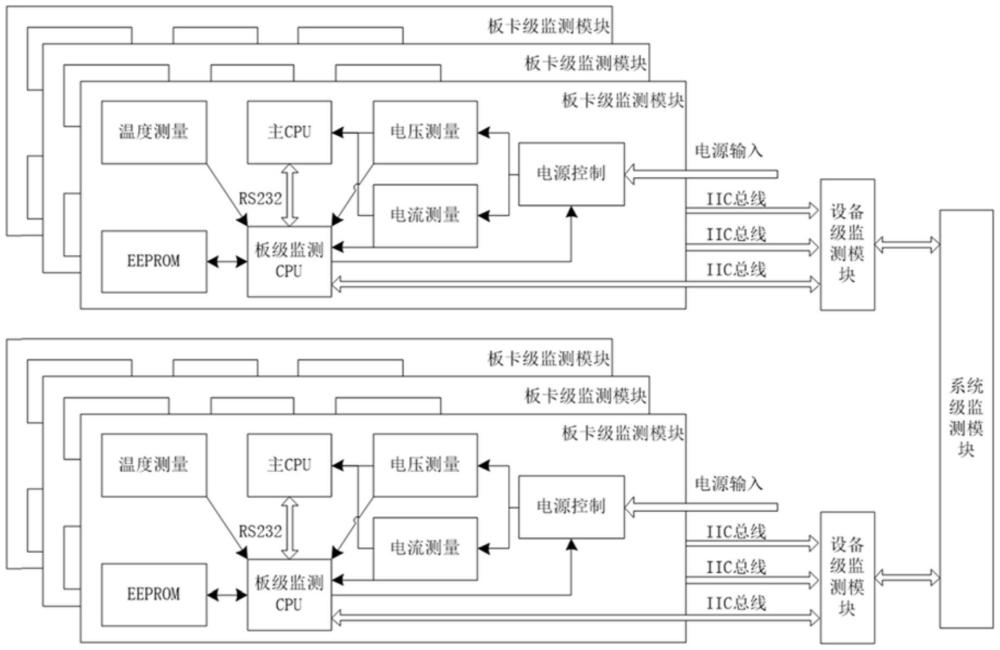

3、一種面向機載多功能顯示器設備的分布式狀態監控系統，包括：

4、多個板卡級監測模塊，位于設備所屬的各個板卡上，所述板卡級監測模塊用于監測板卡的運行狀態，并輸出監測數據；

5、設備級監測模塊，位于設備所屬的其中一個板卡上，所述設備級檢測模塊用于監測自身所在板卡的運行狀態，同時所述設備級檢測模塊用于收集所在設備的板卡級監測模塊的監測數據；

6、系統級監測模塊，用于收集各個設備上的設備級檢測模塊的監測數據，并根據不同的協議及地址，對所收集的信息進行分類存放，系統級監測模塊根據各設備級監測模塊上報的監測數據及工作狀態，對系統工作性能及狀態進行評估；

7、其中每個板卡級監測模塊和設備級監測模塊具有獨立的地址編碼。

8、可選的，所述板卡級監測模塊和設備級檢測模塊均包括信息監測處理核心、傳感器組、控制組和通信組；

9、所述傳感器組用于監測板卡上各器件的運行狀態，并將運行狀態輸出至信息監測處理核心；

10、所述信息監測處理核心分析收集的運行狀態信息對控制組發出控制指令，所述板卡級監測模塊的信息監測處理核心用于接收上級模塊的控制指令后對控制組發出控制指令；

11、所述控制組接收所在板卡的信息監測處理核心的控制指令或所在板卡的主控cpu的控制指令控制對應器件的運行參數；

12、所述板卡級監測模塊的通信組和設備級檢測模塊通信組進行通信實現板卡級監測模塊和設備級檢測模塊的數據傳輸；

13、所述設備級檢測模塊通信組用于和系統級監測模塊進行通信，所述設備級檢測模塊的通信組用于將監測數據發送至系統級監測模塊。

14、可選的，所述信息監測處理核心和板卡的主控cpu通過串口進行通信，所述信息監測處理核心獲取主控cpu的性能狀態。

15、可選的，所述板卡級監測模塊和設備級檢測模塊均還包括固有信息組，所述固有信息組用于存儲板卡的產品信息。

16、可選的，所述傳感器組包括溫度傳感器、電流傳感器、電壓傳感器、振動傳感器和轉速傳感器。

17、可選的，所述控制組包括電源控制單元和溫度控制單元。

18、可選的，信息監測處理核心包括兩個處理核心，兩個處理核心互聯，兩個處理核心均和所在板卡上的傳感器組通信連接，兩個處理核心均和所在板卡上的主控cpu通信，兩個處理核心均和所在板卡上的控制組通信連接，所述板卡級監測模塊的兩個處理核心均和所在板卡上的通信組通信連接。

19、可選的，其中一個所述處理核心作為主處理核心，另一個所述處理核心作為備處理核心，系統上電后，主處理核心和備處理核心均通過通訊總線分別與所在板卡上的主控cpu通訊，若無異常，則由主處理核心和備處理核心通過協商，由主處理核心完成與主控cpu的通訊，并將板卡的運行狀態信息通過通信組向外發送；

20、若主處理核心和主控cpu通訊異常；

21、則備處理核心接替主處理核心，由備處理核心完成與主控cpu的通訊，并將板卡的運行狀態信息通過通信組向外發送。

22、可選的，其中一個處理核心用于收集傳感器組的信息，并將收集的信息發送至另一個處理核心，另一個處理核心用于打包數據后將數據通過通信組向外發送。

23、綜上所述，本申請包括以下有益技術效果：

24、本申請提出一套面向板級模塊的基于模塊化架構的，獨立于系統主體功能之外的板級分布式監測系統。該系統以嵌入式mcu為處理核心，形成基于多傳感器及簡單控制功能的智能監測核心，通過總線復用技術，形成分布于整機乃至整個系統的分布式監測網絡，在不占用主控系統資源的情況下，可以實時準確的獲取各板卡，設備的工作狀態，進而實現系統的狀態監測，輔助故障定位及診斷，系統性能評估等功能。

技術特征：

1.一種面向機載多功能顯示器設備的分布式狀態監控系統，其特征在于，包括：

2.根據權利要求1所述的面向機載多功能顯示器設備的分布式狀態監控系統，其特征在于，所述板卡級監測模塊和設備級檢測模塊均包括信息監測處理核心、傳感器組、控制組和通信組；

3.根據權利要求2所述的面向機載多功能顯示器設備的分布式狀態監控系統，其特征在于，所述信息監測處理核心和板卡的主控cpu通過串口進行通信，所述信息監測處理核心獲取主控cpu的性能狀態。

4.根據權利要求2所述的面向機載多功能顯示器設備的分布式狀態監控系統，其特征在于，所述板卡級監測模塊和設備級檢測模塊均還包括固有信息組，所述固有信息組用于存儲板卡的產品信息。

5.根據權利要求2所述的面向機載多功能顯示器設備的分布式狀態監控系統，其特征在于，所述傳感器組包括溫度傳感器、電流傳感器、電壓傳感器、振動傳感器和轉速傳感器。

6.根據權利要求2所述的面向機載多功能顯示器設備的分布式狀態監控系統，其特征在于，所述控制組包括電源控制單元和溫度控制單元。

7.根據權利要求2所述的面向機載多功能顯示器設備的分布式狀態監控系統，信息監測處理核心包括兩個處理核心，兩個處理核心互聯，兩個處理核心均和所在板卡上的傳感器組通信連接，兩個處理核心均和所在板卡上的主控cpu通信，兩個處理核心均和所在板卡上的控制組通信連接，所述板卡級監測模塊的兩個處理核心均和所在板卡上的通信組通信連接。

8.根據權利要求7所述的面向機載多功能顯示器設備的分布式狀態監控系統，其中一個所述處理核心作為主處理核心，另一個所述處理核心作為備處理核心，系統上電后，主處理核心和備處理核心均通過通訊總線分別與所在板卡上的主控cpu通訊，若無異常，則由主處理核心和備處理核心通過協商，由主處理核心完成與主控cpu的通訊，并將板卡的運行狀態信息通過通信組向外發送；

9.根據權利要求7所述的面向機載多功能顯示器設備的分布式狀態監控系統，其中一個處理核心用于收集傳感器組的信息，并將收集的信息發送至另一個處理核心，另一個處理核心用于打包數據后將數據通過通信組向外發送。

技術總結
本申請提供了一種面向機載多功能顯示器設備的分布式狀態監控系統，屬于系統監控的技術領域，具體包括多個板卡級監測模塊，位于設備所屬的各個板卡上，板卡級監測模塊用于監測板卡的運行狀態，并輸出監測數據；設備級監測模塊，位于設備所屬的其中一個板卡上，設備級檢測模塊用于監測自身所在板卡的運行狀態，同時設備級檢測模塊用于收集所在設備的板卡級監測模塊的監測數據；系統級監測模塊，用于收集各個設備上的設備級檢測模塊的監測數據，對系統工作性能及狀態進行評估。實現系統監測的同時，降低主系統的工作負荷，降低工作應用與監控應用的耦合性，提高診斷效率。

技術研發人員：陳奭,張杰,范威,劉明祥,王星
受保護的技術使用者：蘇州長風航空電子有限公司
技術研發日：
技術公布日：2025/4/28
