本公開具體公開一種電感器，具體涉及一種電感器自動繞線與整形裝置。

背景技術：

1、電感器是能夠把電能轉化為磁能而存儲起來的元件。電感器的結構類似于變壓器，但只有一個繞組。電感器具有一定的電感，它只阻礙電流的變化。如果電感器在沒有電流通過的狀態下，電路接通時它將試圖阻礙電流流過它，如果電感器在有電流通過的狀態下，電路斷開時它將試圖維持電流不變，電感器又稱扼流器、電抗器、動態電抗器；

2、根據申請號202011167935.0，公開了一種電感器生產繞線裝置，包括框架、電感器驅動機構和電感線移動機構，框架成矩形狀結構，框架的兩側豎桿上設置有電感器驅動機構，框架的頂部橫桿下方設置有電感線移動機構；電感器驅動機構包含有定位豎板、存放框架和微型氣缸，存放框架設置有兩個，且分別活動設置在兩個豎桿內側，存放框架的內部設置有微型氣缸，微型氣缸的一側穿過存放框架的一側與定位豎板連接；

3、現有的電感器繞線裝置無法適應不用長度的電感器，且采用伺服電機對導線進行導流，增加生產成本，現有的電感器繞線裝置在繞線過程中，導線的松緊程度不統一，在纏繞時，會有不同程度的松弛，纏繞后的導線，層次不佳，阻流效果不好，容易損壞，為此，我們提出一種電感器自動繞線與整形裝置。

技術實現思路

1、鑒于現有技術中的上述缺陷或不足，本申請旨在提供一種鎖緊裝置和精準導流的結構。

2、一種電感器自動繞線與整形裝置，包括底板，所述底板上端面左右兩側均固定連接有側板，左側所述側板左端面中部固定連接有第一驅動電機，所述第一驅動電機的電機軸貫穿延伸至左側所述側板右側并固定連接有輸出盤，右側所述側板左端面中部固定連接有第一軸承，所述第一軸承外圈左端面固定連接有連接板，所述連接板遠離第一軸承一端面設置有伸縮裝置，所述伸縮裝置遠離連接板一側固定連接有配合盤，所述底板上端面橫向中心軸線處固定連接有鎖緊裝置，左右所述側板上部相對面固定連接有安裝板，所述安裝板前端面活動連接有整形裝置。

3、根據本申請實施例提供的技術方案，所述鎖緊裝置包括第一伸縮桿、連接座、滾輥和彈簧，所述底板上端面橫向中心軸線上左右兩側均固定連接有第一伸縮桿，所述第一伸縮桿上端面固定連接有連接座，所述連接座內腔上部活動連接有滾輥，所述第一伸縮桿外部套有彈簧，所述彈簧的一端固定連接于底板上端面，所述彈簧的另一端固定連接于連接座下端面。

4、根據本申請實施例提供的技術方案，所述伸縮裝置包括第二軸承、套桿、推桿和第二伸縮桿，所述連接板遠離第一軸承一端面中心處固定連接有第二軸承，所述第二軸承內圈固定連接有套桿，所述套桿左側活動連接有推桿，所述推桿末端固定連接于配合盤右端面，所述連接板遠離第一軸承一端面上下兩側均固定連接有第二伸縮桿，所述第二伸縮桿末端固定連接于配合盤左端面。

5、根據本申請實施例提供的技術方案，所述整形裝置包括矩形框架、齒條、扇形齒輪、第二驅動電機和導線環，所述安裝板前端面活動連接有矩形框架，所述矩形框架內腔上下端面均固定連接有齒條，所述安裝板后端面中部固定連接有第二驅動電機，所述第二驅動電機的電機軸貫穿延伸至安裝板前側并固定連接有扇形齒輪，所述扇形齒輪與齒條相嚙合，所述矩形框架下端面中部固定連接有導線環。

6、根據本申請實施例提供的技術方案，所述安裝板前端面上下兩側均開設有滑槽，所述矩形框架后端面均勻固定連接有滑塊，所述滑塊安裝于滑槽內部，所述滑槽與滑塊相匹配。

7、根據本申請實施例提供的技術方案，所述輸出盤和配合盤內腔內壁均固定連接有橡膠墊，且橡膠墊內側一體成型有半圓狀凸塊。

8、綜上所述，本申請公開有一種電感器自動繞線與整形裝置。

9、有益效果：

10、1、通過輸出盤、配合盤、第一軸承、連接板、伸縮裝置和鎖緊裝置，通過旋轉套桿，可以調節配合盤和輸出盤的距離，保證適配不同規格的電感器，通過滾輥支撐導線，保證導線緊密纏繞在電感器外壁，有效避免導線受損。

11、2、通過安裝板、滑槽、滑塊和整形裝置，通過滑槽和滑塊配合，保證矩形框架能夠正常左右移動，不會掉落，通過扇形齒輪與齒條配合，帶動矩形框架左右往復運動，從而帶動導線環左右移動，保證導線能夠有序在電感器上纏繞，有效提高了電感器阻流效果。

技術特征：

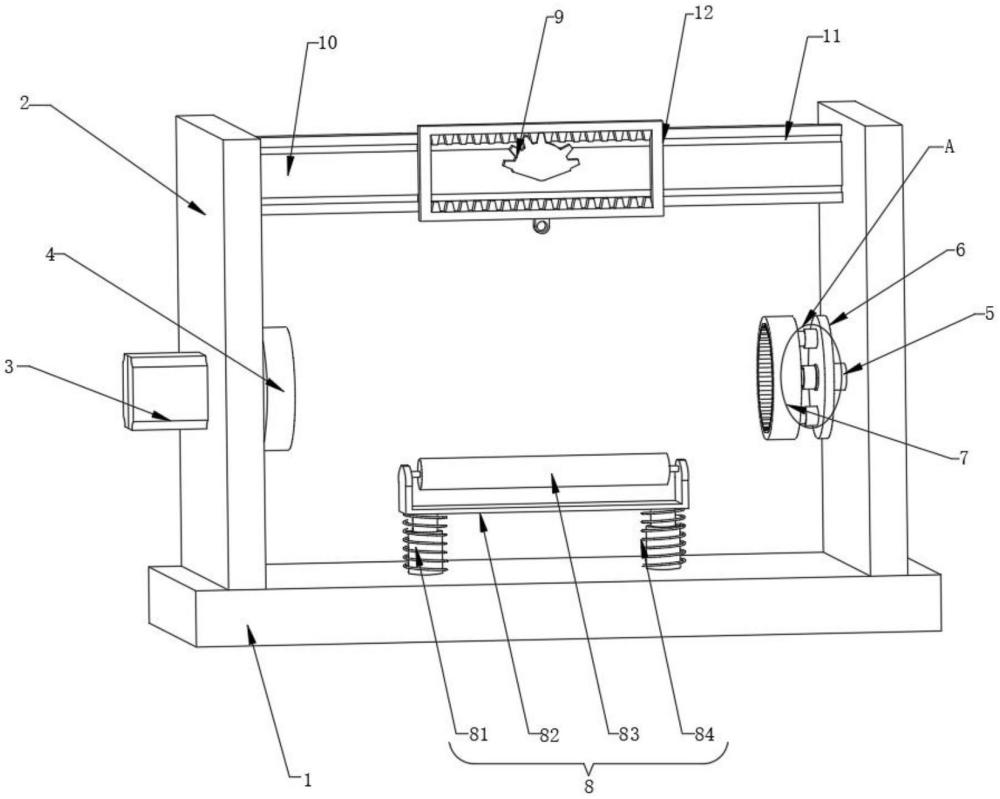

1.一種電感器自動繞線與整形裝置，包括底板(1)，其特征在于：所述底板(1)上端面左右兩側均固定連接有側板(2)，左側所述側板(2)左端面中部固定連接有第一驅動電機(3)，所述第一驅動電機(3)的電機軸貫穿延伸至左側所述側板(2)右側并固定連接有輸出盤(4)，右側所述側板(2)左端面中部固定連接有第一軸承(5)，所述第一軸承(5)外圈左端面固定連接有連接板(6)，所述連接板(6)遠離第一軸承(5)一端面設置有伸縮裝置，所述伸縮裝置遠離連接板(6)一側固定連接有配合盤(7)，所述底板(1)上端面橫向中心軸線處固定連接有鎖緊裝置(8)，左右所述側板(2)上部相對面固定連接有安裝板(10)，所述安裝板(10)前端面活動連接有整形裝置(9)。

2.根據權利要求1所述的一種電感器自動繞線與整形裝置，其特征在于：所述鎖緊裝置(8)包括第一伸縮桿(81)、連接座(82)、滾輥(83)和彈簧(84)，所述底板(1)上端面橫向中心軸線上左右兩側均固定連接有第一伸縮桿(81)，所述第一伸縮桿(81)上端面固定連接有連接座(82)，所述連接座(82)內腔上部活動連接有滾輥(83)，所述第一伸縮桿(81)外部套有彈簧(84)，所述彈簧(84)的一端固定連接于底板(1)上端面，所述彈簧(84)的另一端固定連接于連接座(82)下端面。

3.根據權利要求1所述的一種電感器自動繞線與整形裝置，其特征在于：所述伸縮裝置包括第二軸承(13)、套桿(14)、推桿(15)和第二伸縮桿(16)，所述連接板(6)遠離第一軸承(5)一端面中心處固定連接有第二軸承(13)，所述第二軸承(13)內圈固定連接有套桿(14)，所述套桿(14)左側活動連接有推桿(15)，所述推桿(15)末端固定連接于配合盤(7)右端面，所述連接板(6)遠離第一軸承(5)一端面上下兩側均固定連接有第二伸縮桿(16)，所述第二伸縮桿(16)末端固定連接于配合盤(7)左端面。

4.根據權利要求1所述的一種電感器自動繞線與整形裝置，其特征在于：所述整形裝置(9)包括矩形框架(91)、齒條(92)、扇形齒輪(93)、第二驅動電機(94)和導線環(95)，所述安裝板(10)前端面活動連接有矩形框架(91)，所述矩形框架(91)內腔上下端面均固定連接有齒條(92)，所述安裝板(10)后端面中部固定連接有第二驅動電機(94)，所述第二驅動電機(94)的電機軸貫穿延伸至安裝板(10)前側并固定連接有扇形齒輪(93)，所述扇形齒輪(93)與齒條(92)相嚙合，所述矩形框架(91)下端面中部固定連接有導線環(95)。

5.根據權利要求4所述的一種電感器自動繞線與整形裝置，其特征在于：所述安裝板(10)前端面上下兩側均開設有滑槽(11)，所述矩形框架(91)后端面均勻固定連接有滑塊(12)，所述滑塊(12)安裝于滑槽(11)內部，所述滑槽(11)與滑塊(12)相匹配。

6.根據權利要求1所述的一種電感器自動繞線與整形裝置，其特征在于：所述輸出盤(4)和配合盤(7)內腔內壁均固定連接有橡膠墊，且橡膠墊內側一體成型有半圓狀凸塊。

技術總結
本申請提供有一種電感器自動繞線與整形裝置，包括底板，所述底板上端面左右兩側均固定連接有側板，左側所述側板左端面中部固定連接有第一驅動電機，所述第一驅動電機的電機軸貫穿延伸至左側所述側板右側并固定連接有輸出盤，右側所述側板左端面中部固定連接有第一軸承，所述第一軸承外圈左端面固定連接有連接板，所述連接板遠離第一軸承一端面設置有伸縮裝置，所述伸縮裝置遠離連接板一側固定連接有配合盤，所述底板上端面橫向中心軸線處固定連接有鎖緊裝置，左右所述側板上部相對面固定連接有安裝板，所述安裝板前端面活動連接有整形裝置，該裝置結構簡單，操作方便，有效提高了提高生產質量。

技術研發人員：王尚昆
受保護的技術使用者：深圳市云傲科技有限公司
技術研發日：20240711
技術公布日：2025/4/28
