本技術屬于衛浴領域，尤其涉及一種電熱毛巾架。

背景技術：

1、電熱毛巾架是指用電加熱的方式來烘干毛巾的毛巾架。由于浴室環境封閉潮濕，毛巾掛在浴室里長期不干，很容易滋生細菌，定期的毛巾烘干消毒成為一種需要，因此電熱毛巾架應運而生。傳統電熱毛巾架的安裝立桿通常明裝于墻體表面，不但美觀性差，且內部線路容易受到水氣侵蝕，而老化或短路。給使用帶來安裝隱患。另外，傳統電熱毛巾架還存在接線麻煩，密封性能差等缺點。

技術實現思路

1、本實用新型要解決的技術問題是提供一種接線方便、密封性好、且能隱藏式安裝的電熱毛巾架。

2、為解決上述問題，本實用新型采用的技術方案包括：

3、嵌入式安裝立桿，內設有走線槽、兩端設有封蓋、正面設有一組間隔排列的輸出端電纜接頭、底部設有一個輸入端電線接頭；

4、安裝座，通過一組螺絲固定于所述嵌入式安裝立桿、且端面設有一組螺紋孔，所述輸出端電纜接頭設在所述安裝座中心；

5、護套，設在所述安裝座上，前端設有一組與所述螺紋孔對應的通孔和至少一個螺釘孔、側面設有橫桿安裝孔，通過在所述通孔內裝入第一螺桿與所述安裝座的螺紋孔連接對所述護套進行固定；

6、橫桿，橫向安裝于所述護套的橫桿安裝孔內、并通過在所述螺釘孔內裝入螺釘進行固定；

7、u形加熱絲，設在所述橫桿內；

8、電纜，依次穿過所述輸入端電線接頭、走線槽、輸出端電纜接頭與所述u形加熱絲連接；

9、端蓋，封堵于所述橫桿的端部。

10、所述的電熱毛巾架，其特征在于：所述端蓋通過前端的第二螺桿與所述護套連接，且所述端蓋擰緊后，所述第二螺桿抵于所述橫桿。

11、所述的電熱毛巾架,其特征在于：所述嵌入式安裝立桿的背面設有一組安裝耳板。

12、所述的電熱毛巾架,其特征在于：所述護套上套有護蓋，所述護蓋前端與所述安裝座螺紋連接。

13、所述的電熱毛巾架,其特征在于：所述護蓋內設有與所述護套密封配合的第一密封圈和與所述安裝座密封配合的第二密封圈。

14、所述的電熱毛巾架,其特征在于：所述輸出端電纜接頭前端設有電纜絕緣管。

15、所述的電熱毛巾架,其特征在于：所述嵌入式安裝立桿截面為四方形，所述橫桿截面為圓形。

16、所述的電熱毛巾架,其特征在于：所述橫桿前端為封閉結構。

17、所述的電熱毛巾架,其特征在于：還包括與所述電纜連接的控制面板，所述控制面板安裝在墻體上。

18、本實用新型的電熱毛巾架優點如下：1、通過對安裝立桿的結構以及接線方式的改進，可實現安裝立桿的隱藏式安裝；2、通過在安裝立桿上設置輸出端電纜接頭和輸入端電線接頭，使得接線更加方便，且安裝可靠；3、產品整體安裝更方便和穩定，且密封性好。

19、下面結合說明書附圖對本實用新型做進一步說明。

技術特征：

1.一種電熱毛巾架,?其特征在于，包括：

2.根據權利要求1所述的電熱毛巾架,其特征在于：所述端蓋（7）通過前端的第二螺桿（19）與所述護套（3）連接，且所述端蓋（7）擰緊后，所述第二螺桿（19）抵于所述橫桿（4）。

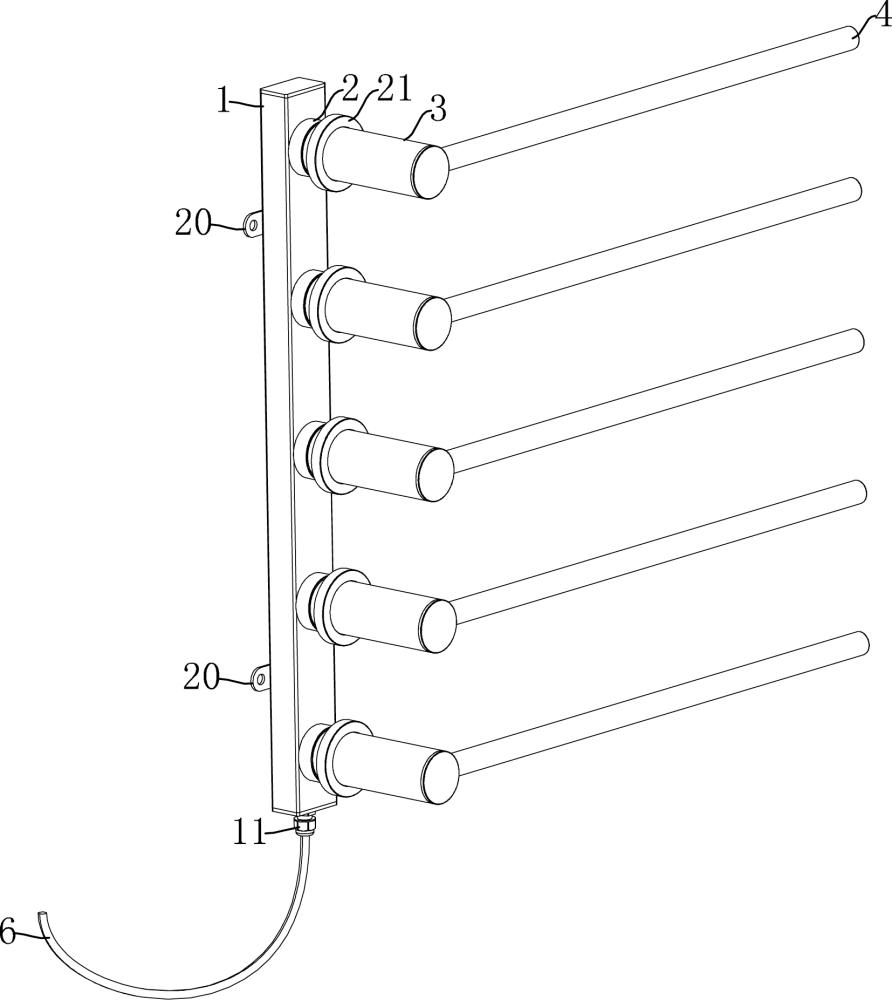

3.根據權利要求1所述的電熱毛巾架,其特征在于：所述嵌入式安裝立桿（1）的背面設有一組安裝耳板（20）。

4.根據權利要求1所述的電熱毛巾架,其特征在于：所述護套（3）上套有護蓋（21），所述護蓋（21）前端與所述安裝座（2）螺紋連接。

5.根據權利要求4所述的電熱毛巾架,其特征在于：所述護蓋（21）內設有與所述護套（3）密封配合的第一密封圈（22）和與所述安裝座（2）密封配合的第二密封圈（23）。

6.根據權利要求1所述的電熱毛巾架,其特征在于：所述輸出端電纜接頭（10）前端設有電纜絕緣管（24）。

7.根據權利要求1所述的電熱毛巾架,其特征在于：所述嵌入式安裝立桿（1）截面為四方形，所述橫桿（4）截面為圓形。

8.根據權利要求1所述的電熱毛巾架,其特征在于：所述橫桿（4）前端為封閉結構。

9.根據權利要求1所述的電熱毛巾架,其特征在于：還包括與所述電纜（6）連接的控制面板（25），所述控制面板（25）安裝在墻體（26）上。

技術總結
本技術公開一種接線方便、密封性好、且能隱藏式安裝的電熱毛巾架。采用的技術方案包括：嵌入式安裝立桿，內設有走線槽、兩端設有封蓋、正面設有一組間隔排列的輸出端電纜接頭、底部設有一個輸入端電線接頭；安裝座，通過一組螺絲固定于所述嵌入式安裝立桿、且端面設有一組螺紋孔，所述輸出端電纜接頭設在所述安裝座中心；護套，設在所述安裝座上，前端設有一組與所述螺紋孔對應的通孔和至少一個螺釘孔、側面設有橫桿安裝孔，通過在所述通孔內裝入第一螺桿與所述安裝座的螺紋孔連接對所述護套進行固定；橫桿，橫向安裝于所述護套的橫桿安裝孔內、并通過在所述螺釘孔內裝入螺釘進行固定；U形加熱絲，設在所述橫桿內。

技術研發人員：吳斌林,王賽雷,王陽朋
受保護的技術使用者：浙江金鑫五金制造有限公司
技術研發日：20240711
技術公布日：2025/4/28
