本發明涉及核能工程及先進計算，特別涉及一種用于預測鈉冷快堆換熱器熱工水力特性的深度學習方法。

背景技術：

1、鈉冷快堆是一種先進的核反應堆技術，其非能動余熱排出系統通過利用熱工水力特性持續帶走堆芯的熱量，確保反應堆的安全運行。在余熱排出系統中，換熱器作為關鍵組件，其熱工水力特性的準確估算對于反應堆的設計和安全分析至關重要。然而，由于鈉冷快堆換熱器微通道結構復雜，局部流動參數難以直接測量，且液態鈉作為工作流體具有高活性，使得實驗研究面臨巨大挑戰。

2、為了克服這些難題，數值模擬方法如有限體積法、有限元法、邊界元法及無網格類方法被廣泛應用于預測和分析換熱器中的流動和傳熱過程。盡管這些方法在一定程度上提供了解決方案，但高精度網格的需求、龐大的計算量以及復雜的實現過程限制了其應用效率。

3、近年來，隨著深度神經網絡技術的快速發展，特別是物理信息神經網絡(pinn)的研究進展，為熱工水力特性的預測提供了新的思路。pinn通過結合深度學習與傳統物理模型，能夠?qū)崿F(xiàn)對復雜物理系統的準確預測。然而，傳統的pinn方法依賴于大量高保真數據進行模型訓練，這在實際工程應用中往往難以實現，因?yàn)榇蠖鄶?shù)數值模擬只能提供低保真度數據。使用低保真度數據訓練的pinn模型容易出現偏差，影響預測結果的準確性和魯棒性。

4、因此，如何有效利用低保真度數據，通過深度學習方法提高鈉冷快堆換熱器熱工水力特性的預測精度和效率，成為當前亟待解決的問題。本發明針對這一問題，提出了一種創新的深度學習方法，通過串聯融合三個深度神經網絡(dnn)，并結合物理信息偏微分方程和邊界條件作為約束，實現了基于低保真度數據對鈉冷快堆印刷電路板式換熱器高保真流速和溫度分布的準確預測。

技術實現思路

1、針對上述問題，本發明提供一種利用深度學習方法，特別是結合物理信息神經網絡(pinn)技術的創新方法，旨在通過低保真度數據高效、準確地預測鈉冷快堆印刷電路板式換熱器的高保真度流速和溫度分布，從而優化鈉冷快堆的設計、安全分析及運行性能。

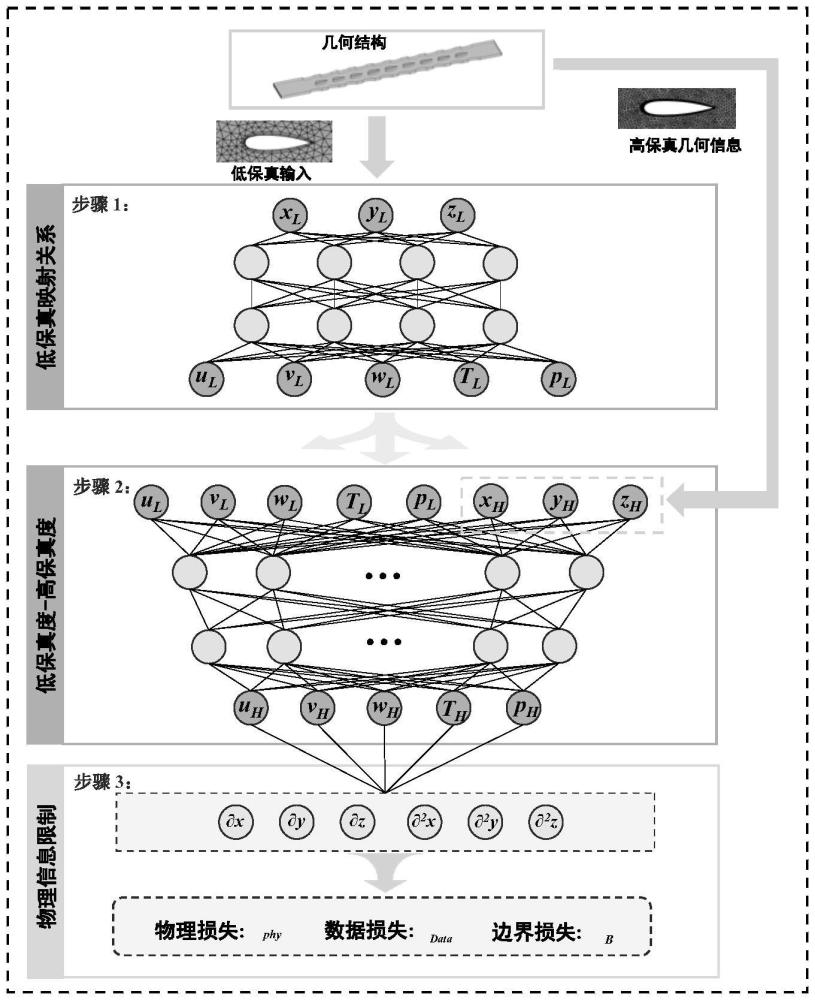

2、為了實現上述目的，本發明采用如下技術方案：一種用于預測鈉冷快堆換熱器熱工水力特性的深度學習方法，包括以下步驟：

3、s1：給定低保真度輸入坐標、相應的低保真度流速和溫度分布以及高保真度輸入坐標；

4、s2：通過第一個深度神經網絡(dnn)近似低保真度流量和溫度分布；s3：通過第二個dnn構建低保真度數據和高保真度數據之間的非線性關系；

5、s4：將物理信息偏微分方程和邊界條件作為物理約束注入第三個dnn中，以改進和優化第二個dnn的結果。

6、所述s2中的第一個dnn表達式為：

7、

8、其中用于表示低保真性網格的坐標，是在低保真度網格、低精度cfd求解器所輸出的流速、溫度和壓力解；第一個dnn的訓練過程由函數g1描述，內部變量的神經元為θ1,，它表示所有可訓練的超參數權重和偏差，t表示訓練步驟；對于輸出層和隱藏層的每個神經元，將上游層中所有神經元的輸出作為輸入。

9、所述s2還包括通過均方誤差損失函數和梯度下降算法對第一個dnn進行訓練，直到誤差收斂，以獲得低保真度流量和溫度分布的近似值。

10、每層l的神經元可以通過以下函數計算：

11、

12、其中f()表示激活函數；

13、引入均方誤差的損失函數l1(θ)，使用梯度下降算法引導超參數的優化方向，直到誤差l1(θ)達到收斂誤差；l1(θ)為

14、

15、對于高保真輸入坐標第一個dnn可以立即輸出與高保真輸入坐標對應的流速和溫度分布；這一步的流速和溫度分布結果仍然是低保真度的，輸出結果為：

16、

17、所述s3中的第二個dnn的輸入包括來自第一個dnn的離散低保真度數據和高保真度網格信息的坐標，并添加高斯噪聲數據以構建訓練數據集，輸出是相對高保真的數據。

18、所述s4中的第三個dnn具有5維輸入和5維輸出，其總損失函數包括數據損失、物理?yè)p失和邊界損失，用于優化第二個dnn的結果。7.根據權利要求6所述的一種用于預測鈉冷快堆換熱器熱工水力特性的深度學習方法，其特征在于：所述總損失函數的表達式為：

19、l3(θ3)＝λdld+λphylphy+λblb

20、

21、總損失函數l3(θ3)來自數據損失ld、物理?yè)p失lphy和邊界損失lb；

22、其中λd，λphy和λb是損失函數的相應權重常數，分別表示連續性、動量和能量損失項；數據損失函數僅由軸向流速和溫度分布項組成，單個損失函數的詳細形式，可以寫成如下：

23、數據損失：

24、

25、物理?yè)p失-連續性方程：

26、

27、物理?yè)p失-動量方程：

28、

29、物理?yè)p失-能量方程：

30、

31、邊界損失：

32、

33、軸向流速和溫度分布的最終結果可以寫成：

34、

35、所述第三個dnn主要關注鈉冷快堆中印刷電路板式換熱器的軸向流速和溫度分布。

36、所述深度學習方法還包括通過訓練好的模型，根據任意低保真數據輸入，快速高效地預測鈉冷快堆中具有不同形狀翅片的pche流道內的高保真流速和溫度分布。

37、所述深度學習方法能夠顯著提高預測精度和計算效率，適用于鈉冷快堆換熱器熱工水力特性的預測和分析。

38、與現有技術相比，本發明具有如下優點：本發明提出的深度學習方法，通過串聯融合三個深度神經網絡(dnn)，有效構建了低保真度數據與高保真度數據之間的非線性關系，顯著提高了對鈉冷快堆換熱器熱工水力特性的預測精度。同時，該方法利用深度學習替代傳統數值模擬過程，大幅縮短了計算時間，提升了預測效率，為鈉冷快堆的設計、優化及安全運行提供了有力支持。

39、本發明在深度學習模型中嵌入了物理守恒定律，通過物理信息偏微分方程和邊界條件作為約束，對模型預測結果進行改進和優化。這一創新設計不僅保證了預測結果的準確性，還顯著增強了模型的魯棒性和泛化能力，使其能夠在不同工況和條件下保持穩定的預測性能。

40、相比傳統方法需要大量高保真數據進行模型訓練，本發明僅需低保真度數據即可實現高精度的預測。這不僅降低了對初始采樣數據數量的依賴，還顯著減少了計算成本和資源消耗，為鈉冷快堆換熱器熱工水力特性的高效預測提供了新途徑。

41、本發明提出的深度學習方法，能夠快速、準確地預測鈉冷快堆印刷電路板式換熱器的高保真流速和溫度分布，為鈉冷快堆的設計、優化及運行控制提供了重要依據。該方法的應用將促進鈉冷快堆技術的工程化進程，推動其在核能領域的廣泛應用。

42、本發明的成功實踐，展示了深度學習與物理建模相結合在復雜工程問題預測中的巨大潛力。通過將物理信息融入深度學習模型，不僅提高了預測精度和效率，還為其他領域的類似問題提供了可借鑒的解決方案，推動了深度學習與物理建模的融合發展。
