本發明涉及空調相關，尤其是涉及一種節能率計算方法、系統、控制裝置及可讀存儲介質。

背景技術：

1、隨著能源問題的日益突出和環保意識的不斷增強，中央空調系統的節能改造和性能評估變得尤為重要。然而，傳統的節能率評估方法往往受到主機設定溫度、環境溫度和負載等多種因素的影響，導致評估結果不夠準確。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明提出一種節能率計算方法，能夠提高節能率的評估準確度。

2、本發明還提供了一種節能率計算系統、用于執行上述節能率計算方法的控制裝置以及計算機可讀存儲介質。

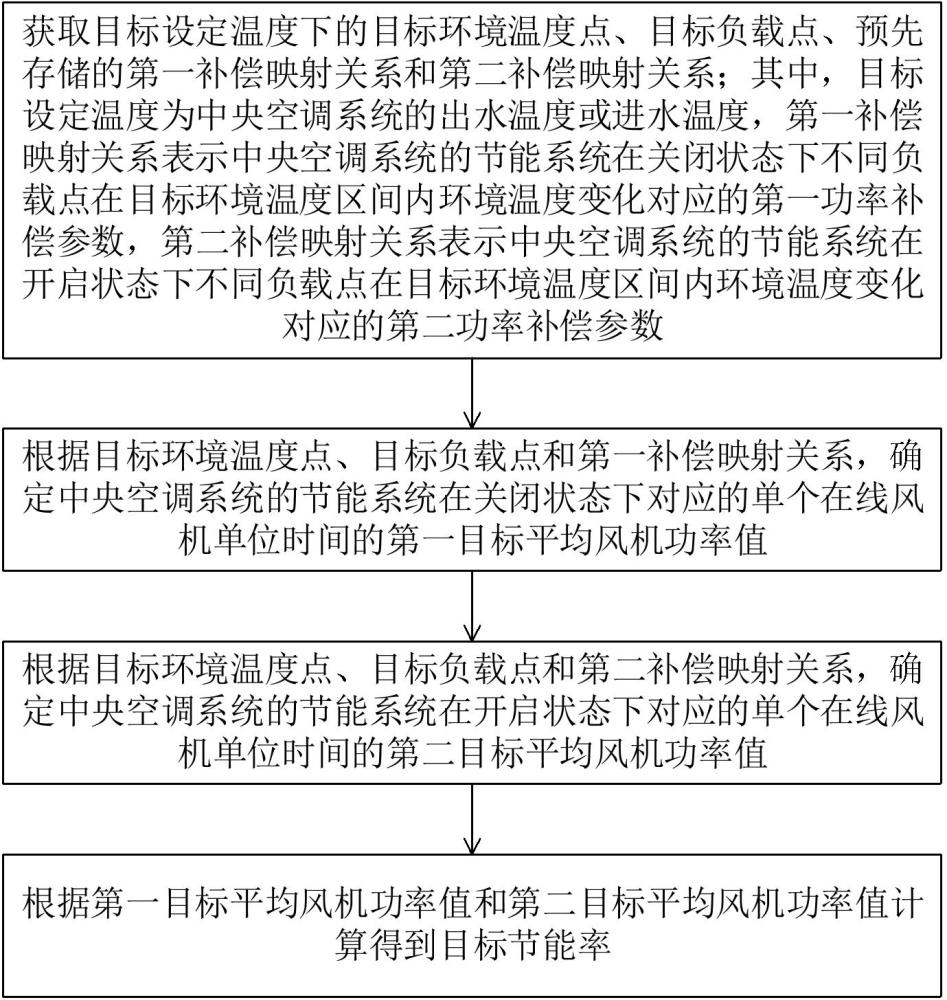

3、根據本發明的第一方面實施例的節能率計算方法，應用于中央空調系統，所述方法包括：

4、獲取目標設定溫度下的目標環境溫度點、目標負載點、預先存儲的第一補償映射關系和第二補償映射關系；其中，所述目標設定溫度為所述中央空調系統的出水溫度或進水溫度，所述第一補償映射關系表示所述中央空調系統的節能系統在關閉狀態下不同負載點在目標環境溫度區間內環境溫度變化對應的第一功率補償參數，所述第二補償映射關系表示所述中央空調系統的節能系統在開啟狀態下不同負載點在所述目標環境溫度區間內環境溫度變化對應的第二功率補償參數；

5、根據所述目標環境溫度點、所述目標負載點和所述第一補償映射關系，確定所述中央空調系統的節能系統在關閉狀態下對應的單個在線風機單位時間的第一目標平均風機功率值；

6、根據所述目標環境溫度點、所述目標負載點和所述第二補償映射關系，確定所述中央空調系統的節能系統在開啟狀態下對應的單個在線風機單位時間的第二目標平均風機功率值；

7、根據所述第一目標平均風機功率值和所述第二目標平均風機功率值計算得到目標節能率。

8、根據本發明實施例的節能率計算方法，至少具有如下有益效果：

9、在中央空調系統的出水溫度或進水溫度設定為目標設定溫度的情況下，通過預先存儲的第一補償映射關系和第二補償映射關系，可以針對不同的負載點在環境溫度變化時提供功率補償，從而可以根據目標環境溫度點、目標負載點和第一補償映射關系確定中央空調系統的節能系統在關閉狀態下對應的單個在線風機單位時間的第一目標平均風機功率值，根據目標環境溫度點、目標負載點和第二補償映射關系確定中央空調系統的節能系統在開啟狀態下對應的單個在線風機單位時間的第二目標平均風機功率值，進而根據第一目標平均風機功率值和第二目標平均風機功率值計算得到目標節能率，綜合考慮到了主機設定溫度、環境溫度和負載等多種因素的影響，從而能夠提高節能率的評估準確度。

10、根據本發明的一些實施例，所述第一功率補償參數通過以下步驟得到：

11、在所述目標設定溫度下，關閉所述中央空調系統的節能系統，獲取所述目標環境溫度區間內多個環境溫度點與多個不同負載點一一對應的單個在線風機單位時間的多個第一平均風機功率；

12、將基準環境溫度點對應各個負載點的各個所述第一平均風機功率確定為對應的各個第一平均風機功率基準值，其中，所述基準環境溫度點為所述目標環境溫度區間的兩個邊界值之一，所述基準環境溫度點表示所述中央空調系統打開制冷的預設下限溫度閾值，或者表示所述中央空調系統打開制熱的預設上限溫度閾值；

13、根據多個所述第一平均風機功率確定多個不同負載點對應的環境溫度在所述目標環境溫度區間內每變化預設溫度，單個在線風機單位時間的平均風機功率的第一平均變化值；

14、將所述基準環境溫度點對應不同負載點的各個所述第一平均風機功率基準值，以及不同負載點對應的各個所述第一平均變化值記為所述第一功率補償參數。

15、根據本發明的一些實施例，所述獲取所述目標環境溫度區間內多個環境溫度點與多個不同負載點一一對應的單個在線風機單位時間的多個第一平均風機功率，包括：

16、獲取所述目標環境溫度區間內多個環境溫度點與多個不同負載點一一對應的單位時間下多個第一系統總功率，以及所述中央空調系統的末端風機總數；

17、根據所述末端風機總數確定所述目標環境溫度區間內多個環境溫度點與多個不同負載點一一對應的多個第一在線風機數；

18、根據多個所述第一系統總功率和多個所述第一在線風機數，一一對應計算得到所述目標環境溫度區間內，多個環境溫度點與多個不同負載點一一對應的單個在線風機單位時間的多個所述第一平均風機功率。

19、根據本發明的一些實施例，所述第二功率補償參數通過以下步驟得到：

20、在所述目標設定溫度下，打開所述中央空調系統的節能系統，獲取所述目標環境溫度區間內多個環境溫度點與多個不同負載點一一對應的單個在線風機單位時間的多個第二平均風機功率；

21、將基準環境溫度點對應各個負載點的各個所述第二平均風機功率確定為對應的各個第二平均風機功率基準值，其中，所述基準環境溫度點為所述目標環境溫度區間的兩個邊界值之一，所述基準環境溫度點表示所述中央空調系統打開制冷的預設下限溫度閾值，或者表示所述中央空調系統打開制熱的預設上限溫度閾值；

22、根據多個所述第二平均風機功率確定多個不同負載點對應的環境溫度在所述目標環境溫度區間內每變化預設溫度，單個在線風機單位時間的平均風機功率的第二平均變化值；

23、將所述基準環境溫度點對應不同負載點的各個所述第二平均風機功率基準值，以及不同負載點對應的各個所述第二平均變化值記為所述第二功率補償參數。

24、根據本發明的一些實施例，所述獲取所述目標環境溫度區間內多個環境溫度點與多個不同負載點一一對應的單個在線風機單位時間的多個第二平均風機功率，包括：

25、獲取所述目標環境溫度區間內多個環境溫度點與多個不同負載點一一對應的單位時間下多個第二系統總功率，以及所述中央空調系統的末端風機總數；

26、根據所述末端風機總數確定所述目標環境溫度區間內多個環境溫度點與多個不同負載點一一對應的多個第二在線風機數；

27、根據多個所述第二系統總功率和多個所述第二在線風機數，一一對應計算得到所述目標環境溫度區間內，多個環境溫度點與多個不同負載點一一對應的單個在線風機單位時間的多個所述第二平均風機功率。

28、根據本發明的一些實施例，所述第一功率補償參數包括基準環境溫度點對應不同負載點的各個第一平均風機功率基準值，以及不同負載點對應的環境溫度在所述目標環境溫度區間內每變化預設溫度，單個在線風機單位時間的平均風機功率的第一平均變化值，其中，所述基準環境溫度點為所述目標環境溫度區間的兩個邊界值之一，所述基準環境溫度點表示所述中央空調系統打開制冷的預設下限溫度閾值，或者表示所述中央空調系統打開制熱的預設上限溫度閾值；

29、所述第一目標平均風機功率值的約束公式為：

30、 +；

31、其中，表示所述第一目標平均風機功率值，表示所述目標環境溫度點，表示所述基準環境溫度點，表示所述目標負載點對應的環境溫度在所述目標環境溫度區間內每變化預設溫度，單個在線風機單位時間的平均風機功率的所述第一平均變化值，表示所述基準環境溫度點對應所述目標負載點的所述第一平均風機功率基準值。

32、根據本發明的一些實施例，所述第二功率補償參數包括基準環境溫度點對應不同負載點的各個第二平均風機功率基準值，以及不同負載點對應的環境溫度在所述目標環境溫度區間內每變化預設溫度，單個在線風機單位時間的平均風機功率的第二平均變化值，其中，所述基準環境溫度點為所述目標環境溫度區間的兩個邊界值之一，所述基準環境溫度點表示所述中央空調系統打開制冷的預設下限溫度閾值，或者表示所述中央空調系統打開制熱的預設上限溫度閾值；

33、所述第二目標平均風機功率值的約束公式為：

34、 '+；

35、其中，表示所述第二目標平均風機功率值，表示所述目標環境溫度點，表示所述基準環境溫度點，表示所述目標負載點對應的環境溫度在所述目標環境溫度區間內每變化預設溫度，單個在線風機單位時間的平均風機功率的所述第二平均變化值，表示所述基準環境溫度點對應所述目標負載點的所述第二平均風機功率基準值。

36、根據本發明的第二方面實施例的節能率計算系統，應用于中央空調系統，所述系統包括：

37、數據獲取單元，用于獲取目標設定溫度下的目標環境溫度點、目標負載點、預先存儲的第一補償映射關系和第二補償映射關系；其中，所述目標設定溫度為所述中央空調系統的出水溫度或進水溫度，所述第一補償映射關系表示所述中央空調系統的節能系統在關閉狀態下不同負載點在目標環境溫度區間內環境溫度變化對應的第一功率補償參數，所述第二補償映射關系表示所述中央空調系統的節能系統在開啟狀態下不同負載點在所述目標環境溫度區間內環境溫度變化對應的第二功率補償參數；

38、第一計算單元，用于根據所述目標環境溫度點、所述目標負載點和所述第一補償映射關系，確定所述中央空調系統的節能系統在關閉狀態下對應的單個在線風機單位時間的第一目標平均風機功率值；

39、第二計算單元，用于根據所述目標環境溫度點、所述目標負載點和所述第二補償映射關系，確定所述中央空調系統的節能系統在開啟狀態下對應的單個在線風機單位時間的第二目標平均風機功率值；

40、節能率計算單元，用于根據所述第一目標平均風機功率值和所述第二目標平均風機功率值計算得到目標節能率。

41、根據本發明實施例的節能率計算系統，至少具有如下有益效果：

42、在中央空調系統的出水溫度或進水溫度設定為目標設定溫度的情況下，通過預先存儲的第一補償映射關系和第二補償映射關系，可以針對不同的負載點在環境溫度變化時提供功率補償，從而可以根據目標環境溫度點、目標負載點和第一補償映射關系確定中央空調系統的節能系統在關閉狀態下對應的單個在線風機單位時間的第一目標平均風機功率值，根據目標環境溫度點、目標負載點和第二補償映射關系確定中央空調系統的節能系統在開啟狀態下對應的單個在線風機單位時間的第二目標平均風機功率值，進而根據第一目標平均風機功率值和第二目標平均風機功率值計算得到目標節能率，綜合考慮到了主機設定溫度、環境溫度和負載等多種因素的影響，從而能夠提高節能率的評估準確度。

43、根據本發明的第三方面實施例的控制裝置，包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現如上述第一方面實施例所述的節能率計算方法。由于控制裝置采用了上述實施例的節能率計算方法的全部技術方案，因此至少具有上述實施例的技術方案所帶來的所有有益效果。

44、根據本發明的第四方面實施例的計算機可讀存儲介質，存儲有計算機可執行指令，所述計算機可執行指令用于執行如上述第一方面實施例所述的節能率計算方法。由于計算機可讀存儲介質采用了上述實施例的節能率計算方法的全部技術方案，因此至少具有上述實施例的技術方案所帶來的所有有益效果。

45、本發明的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。
