本技術涉及水利工程有限元計算領域，尤其是涉及考慮基礎地形匹配的土石壩有限元計算三維網格生成方法及系統。

背景技術：

1、土石壩作為一種廣泛使用的壩型，因其適應性強、經濟性高而受到青睞。有限元分析作為一種強大的數值分析工具，已被用于土石壩的應力和變形分析。這種方法能夠提供詳細的內部應力和變形數據，對大型土石壩設計至關重要。然而，有限元分析的準確性和效率很大程度上依賴于計算網格的質量，尤其是在復雜地形條件下。

2、在實際應用中，土石壩的基礎地形復雜多變，傳統的網格切割技術難以適應這種復雜性。現有的網格生成方法，如基于規則網格的劃分或簡單的自動網格剖分，通常無法精確將土石壩地基與基礎地形匹配。

技術實現思路

1、針對現有技術中存在的技術問題，本發明提供一種慮基礎地形匹配的土石壩有限元計算三維網格生成方法及系統，能夠考慮土石壩地基的不均勻性和基礎地形的復雜性，生成匹配基礎地形的土石壩有限元計算三維網格，以提高土石壩基礎計算網格有限元分析的準確性，確保分析結果的可靠性。

2、本技術提供的考慮基礎地形匹配的土石壩有限元計算三維網格生成方法，采用如下的技術方案：

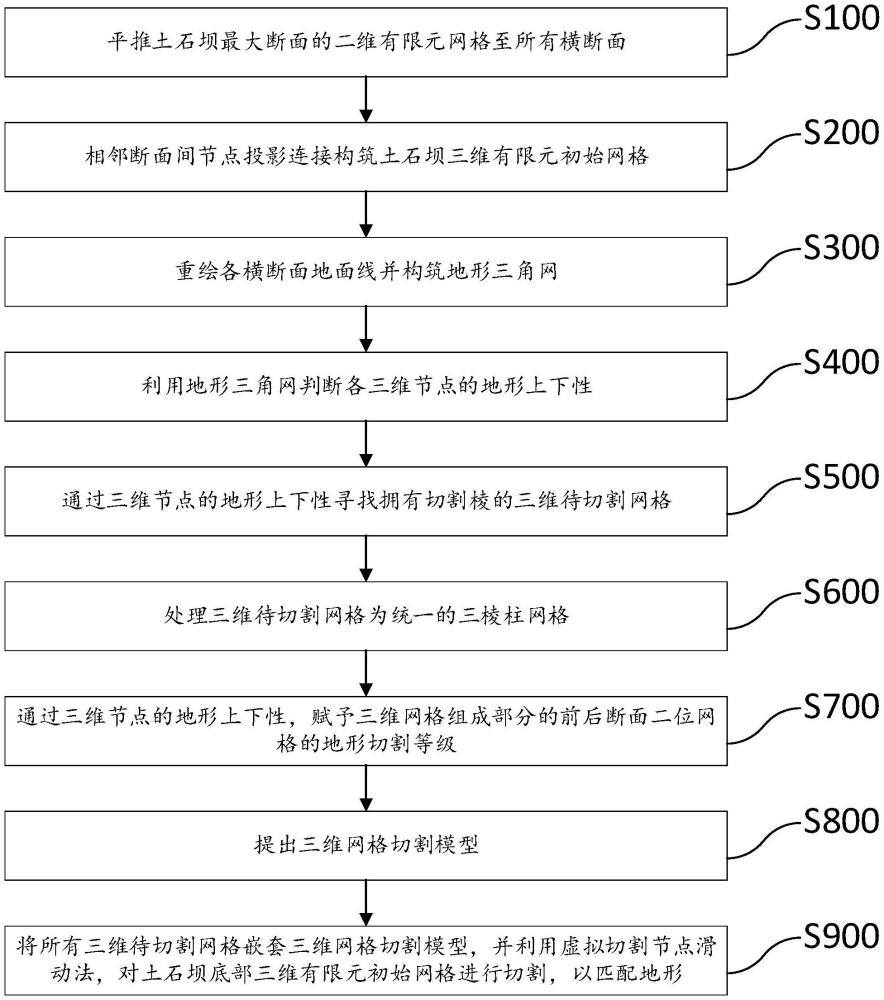

3、考慮基礎地形匹配的土石壩有限元計算三維網格生成方法，包括以下步驟：

4、將土石壩最大斷面的二維有限元網格沿壩軸線等距平推，得到所有橫斷面處的二維有限元網格；

5、以連接棱連接相鄰橫斷面二維有限元網格對應節點，構筑得到三維有限元初始網格；

6、根據二維有限元網格的二維節點對地面線位置進行調整得到重繪地面線，將相鄰橫斷面間的重繪地面線進行節點三角網構筑，得到地形三角網；

7、根據地形三角網與三維節點的相對高程位置，對三維有限元初始網格的所有三維節點進行地形上下性判斷；

8、根據三維節點地形上下性信息，篩選出與地形三角網有交集的切割棱，將含有切割棱的有限元初始網格作為需要切割以匹配地形的三維待切割網格；

9、將所有三維待切割網格均拆分為兩個三棱柱網格；

10、根據三維節點地形上下性信息，對三棱柱網格所在相鄰橫斷面的二維網格賦予地形切割等級；

11、構筑三維網格切割模型，根據三棱柱網格所在相鄰橫斷面的二維網格地形切割等級對三棱柱網格內所有棱進行虛擬切割節點的滑動，得到兩個三維切割后網格；

12、判斷所有三維切割后網格是否為零體積網格，若是則予以剔除，若否則保留，得到匹配地形的土石壩三維有限元計算網格。

13、進一步地，重繪地面線步驟包括：

14、利用三維有限元初始網格的三維節點進行連接，尋找最為接近真實地面線的一條多節點連接的多段線作為重繪地面線；并采用三角剖分算法將相鄰橫斷面間的重繪地面線進行節點三角網構筑，得到地形三角網。

15、進一步地，所述三維節點進行地形上下性判斷的步驟包括：

16、對處于地形三角網上的節點，其節點地形上下性判斷為0；

17、對高程高于地形三角網的節點，其節點地形上下性判斷為1；

18、對高程低于地形三角網的節點，其節點地形上下性判斷為-1。

19、進一步地，所述切割棱為節點地形上下行性為1和-1組合的兩端點連接構成的棱；所述三維待切割網格為含有至少一條及切割棱的三維網格。

20、進一步地，所述三維待切割網格包括三棱柱網格和六面體網格，三維待切割網格中的六面體網格被切割為兩個三棱柱網格，所述三棱柱網格所在相鄰橫斷面的二維網格均為三角形網格。

21、進一步地，所述三棱柱網格所在相鄰橫斷面的二維網格賦予地形切割等級步驟包括：

22、對3個節點地形上下性為1、1、1的三角形網格賦予地形切割等級為1；

23、對3個節點地形上下性為0、1、1的三角形網格賦予地形切割等級為2；

24、對3個節點地形上下性為0、0、1的三角形網格賦予地形切割等級為3；

25、對3個節點地形上下性為0、0、0的三角形網格賦予地形切割等級為4；

26、對3個節點地形上下性為1、0、-1的三角形網格賦予地形切割等級為5；

27、對3個節點地形上下性為0、0、-1的三角形網格賦予地形切割等級為6；

28、對3個節點地形上下性為0、-1、-1的三角形網格賦予地形切割等級為7；

29、對3個節點地形上下性為-1、-1、-1的三角形網格賦予地形切割等級為8。

30、進一步地，構筑三維網格切割模型步驟包括：

31、假設待切割的三棱柱網格的三條棱都為虛擬切割棱，其上均存在虛擬切割點，三個虛擬切割點初始位置為棱的中點，三個虛擬切割點組成虛擬切割面，所述虛擬切割面為三維網格切割模型。

32、進一步地，所述虛擬切割節點滑動的實施步驟包括：

33、對兩個端點地形上下性組合為(-1,-1)的虛擬切割棱，將虛擬切割棱上的虛擬切割節點，沿虛擬切割棱方向滑動至相鄰斷面中地形切割等級低的一側端點，若地形切割等級相等，則滑動至靠近土石壩中間斷面一側的端點；

34、對兩個端點地形上下性組合為(1,1)或(0,0)的虛擬切割棱，將虛擬切割棱上的虛擬切割節點，沿虛擬切割棱方向滑動至相鄰斷面中地形切割等級高的一側端點，若地形切割等級相等，則滑動至靠近土石壩中間斷面一側的端點；

35、對兩個端點地形上下性組合為(1,-1)或(-1,1)的虛擬切割棱，將虛擬切割棱上的虛擬切割節點，沿虛擬切割棱方向滑動至棱被地形三角網切割后的位置；

36、對兩個端點地形上下性組合為(0,-1)、(0,1)、(-1,0)或(1,0)的虛擬切割棱，將虛擬切割棱上的虛擬切割節點，沿虛擬切割棱方向滑動至地形上下性為0的端點。

37、進一步地，判斷所有三維切割后網格是否為零體積網格步驟包括：

38、嵌套三維切割網格模型后，若有3個虛擬切割節點滑動至同一橫斷面，則三維切割后網格為零體積網格，予以剔除。

39、另一方面，本發明提供考慮基礎地形匹配的土石壩有限元計算三維網格生成系統，包括：

40、二維有限元網格生成模塊，其用于將土石壩最大斷面的二維有限元網格沿壩軸線等距平推，得到所有橫斷面處的二維有限元網格；

41、三維有限元初始網格構筑模塊，其用于以連接棱連接相鄰橫斷面二維有限元網格對應節點，構筑得到三維有限元初始網格；

42、地形三角網構筑模塊，其用于根據二維有限元網格的二維節點對地面線位置進行調整得到重繪地面線，將相鄰橫斷面間的重繪地面線進行節點三角網構筑，得到地形三角網；

43、地形上下性判斷模塊，其用于根據地形三角網與三維節點的相對高程位置，對三維有限元初始網格的所有三維節點進行地形上下性判斷；

44、三維待切割網格篩選模塊，其用于根據三維節點地形上下性信息，篩選出與地形三角網有交集的切割棱，將含有切割棱的有限元初始網格作為需要切割以匹配地形的三維待切割網格；

45、三維待切割網格拆分模塊，其用于將所有三維待切割網格均拆分為兩個三棱柱網格；

46、地形切割等級判斷模塊，其用于根據三維節點地形上下性信息，對三棱柱網格所在相鄰橫斷面的二維網格賦予地形切割等級；

47、三維網格切割模型構筑模塊，其用于構筑三維網格切割模型，根據三棱柱網格所在相鄰橫斷面的二維網格地形切割等級對三棱柱網格內所有棱進行虛擬切割節點的滑動，得到兩個三維切割后網格；

48、零體積網格剔除模塊，其用于判斷所有三維切割后網格是否為零體積網格，若是則予以剔除，若否則保留，得到匹配地形的土石壩三維有限元計算網格；

49、與現有技術相比，本發明具有如下有益效果：

50、1.切割情況覆蓋完備。本發明的方法摒棄傳統的枚舉思想，利用三維網格切割模型和虛擬切割節點滑動法，對所有三維網格切割情況進行全覆蓋，做到對基礎地形的精準匹配。

51、2.提高計算精度。與現有技術相比，本發明通過基礎地形匹配的方法，能夠更精確地模擬土石壩的三維結構，從而提高了有限元計算的精度。

52、3.增強模型的適用性。本發明的方法適用于各種復雜的地形條件，增強了土石壩有限元模型的適用性和靈活性。

53、4.易于集成和擴展。本發明的方法可以輕松集成到現有的土石壩設計和分析軟件中，并且具有很好的擴展性，可以適應未來技術的發展。
