本發明涉及配電網魯棒規劃方法，特別涉及一種考慮多源不確定性的配電網低碳轉型規劃方法。

背景技術：

1、全球氣候變暖加劇，引發了人們對控制碳排放、實施全球低碳能源轉型方案的廣泛關注。從全球碳排放結構來看，電力行業在全球碳排放中的占比相對較高，最高可達40％左右。因此，電力行業脫碳是實現碳中和的關鍵。在此背景下，許多國家都提出了自己的轉型項目，以實現電力行業的低碳目標。

2、配電網層面的主流低碳轉型方案通常可分為兩大類。其中一種是部署分布式可再生能源來替代化石燃料裝置或?qū)ν獠侩娫吹囊蕾嚕顼L(fēng)力渦輪機和光伏。該類方法通過增加清潔原始能源的份額降低配網的碳排放的比例，因為這些能源產生的電力幾乎沒有邊際排放。然而，平抑可再生能源產出的波動性通常需要嵌入其他調整機制或電網資產，包括需求響應(dr)、儲能、多能源微電網、市場機制等，以平滑時變負荷和可再生能源產出之間的差異。

3、新興的碳捕獲技術提供了另一種選擇。通過改造高碳排放發電機，碳捕集設備可以從燃燒后的廢氣中提取二氧化碳，并通過封存防止其泄漏到大氣中。高昂的運營和部署成本鼓勵將捕獲的二氧化碳用作其他工業應用的原料，以獲得額外收入，而不僅僅是封存。ccs和ccu的結合形成了碳捕獲、利用和儲存的基本概念。

4、上述兩種方式之間存在一個潛在的矛盾，能源系統區域碳排放一般由兩部分組成：化石燃料燃燒產生的直接排放和進口外部電力產生的間接排放，只有前一種排放才可以被ccs捕獲，但本地可再生能源發電比重的提高將導致直接排放的減少，有時ccs甚至?xí)媾R沒有碳排放可捕獲的極端情況，削弱其經濟可行性，因此在配電網低碳轉型中應考慮這一矛盾。

5、應對不確定性是低碳轉型規劃中面臨的另一個主要挑戰。它們通常源于微觀運作，如可再生能源和負荷波動、設備故障、外部能源和碳價格變化，以及宏觀社會和技術發展，如能源政策和新興低碳技術的突破。這些不確定性涉及不同的來源和不同的時間尺度。例如，基于實時定價機制的零售電價和可用的太陽能/風能資源通常每小時都在變化。至于碳價，其購買價格每天都在波動，其結算基于會計年度。不失一般性，可以假設系統運營商可以通過套利或銀行超額排放權將其年度單位碳排放成本接近當年的平均市場價格，根據目前引入的碳市場機制。設備成本主要由目標部署年份的技術或行業政策決定。因此，是否充分考慮這些多源不確定性將極大地影響電力可用性和成本優化的規劃結果。

技術實現思路

1、本發明的目的，在于提供一種考慮多源不確定性的配電網低碳轉型規劃方法，針對當前配電網低碳轉型規劃問題，考慮了可再生能源發電機和ccus的協調以及可再生能源產出、用戶負荷、外部能源價格、碳價格和設備單元部署成本的多源不確定性等因素，能夠提高電力可用性和成本優化的規劃結果。

2、為了達成上述目的，本發明的解決方案是：

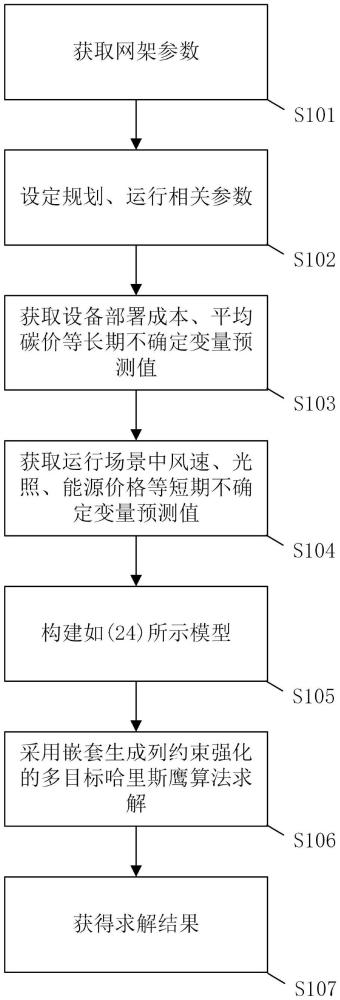

3、一種考慮多源不確定性的配電網低碳轉型規劃方法，包括如下步驟：

4、步驟1，根據待規劃網架參數及規劃運行所涉及的參數，構建低碳轉型規劃模型的確定性模型；

5、步驟2，構建不確定性模型，獲取長期不確定性變量預測值及短期不確定性變量預測值；

6、步驟3，基于步驟1和步驟2，構建低碳轉型規劃模型；

7、步驟4，采用嵌套生成列約束強化的多目標哈里斯鷹算法求解規劃問題；

8、步驟5，輸出所有規劃解，并根據風險管控目標選擇偏好解。

9、上述步驟1中，低碳轉型規劃模型的目標是在目標期間內最小化新設備的投資成本和能源供應系統的總運營成本，其約束包含容量規劃約束和運行約束。

10、上述運行約束的設備包含發電機、新能源機組、碳捕集設備、電制氣、儲能設備、儲碳設備和負荷。

11、上述步驟2中，采用基于包絡約束的信息缺口決策模型進行長期不確定性建模，表示為，

12、

13、其中，為基于包絡約束的信息缺口決策模型的設備規劃成本不確定集，為設備規劃成本的預測值，αeq為不確定裕度，為基于包絡約束的信息缺口決策模型的碳配額價格不確定集，πer為碳配額價格，為碳配額預測價格。

14、上述步驟2中，采用不確定性預算模型進行短期不確定性建模，表示為，

15、

16、其中，分別為rss,t、的預測值，δ為預設偏差大小，為正向偏差0-1變量，為負向偏差0-1變量，γrs、γl、γe、γg為不確定性預算參數。

17、上述步驟3中，低碳轉型規劃模型的表達式為，

18、

19、(1)-(24)

20、其中，為用戶期望規劃成本，rb為系統不確定性設定參數，c為總成本，c＝cinv+σyearcop，σyear為規劃運行年數。

21、上述步驟4的具體過程是，

22、步驟41，獲取長期不確定性變量預測值；

23、步驟42，基于所述長期不確定性變量的上限值，求解下層問題ro得到第一最壞場景；基于所述長期不確定性變量的下限值，求解下層問題ro得到第二最壞場景；

24、步驟43，將所述第一最壞場景、第二最壞場景代入下層問題ro，對規劃模型進行求解得到pareto解

25、步驟44，令re分別取值1,…,nrep，執行如下操作，

26、基于長期不確定性變量的第re個解，求解下層問題ro，判斷約束是否成立，若約束成立，則輸出對應規劃結果，否則廢除該解；

27、步驟45，得到所有規劃解。

28、采用上述方案后，本發明的有益效果是：

29、本發明通過綜合考慮配電網轉型過程中面臨的多重不確定性因素，如設備部署成本、碳配額價格、風光資源波動等，對不同時間尺度上的不確定性因素分類建模，采用基于信息間隙決策技術(igdt)的不確定集模型刻畫設備部署成本、碳配額價格等中長期不確定性因素，采用基于不確定預算的不確定集模型刻畫風速、光照和負荷預測誤差等的短期不確定性因素，構建配電網低碳轉型規劃雙層魯棒優化模型。針對模型的非凸非線性特征，設計了嵌套生成列約束強化的多目標哈里斯鷹算法實現對問題的有效求解，為低碳配電網低碳設備的協同規劃奠定了基礎。

技術特征：

1.一種考慮多源不確定性的配電網低碳轉型規劃方法，其特征在于包括如下步驟：

2.如權利要求1所述的方法，其特征在于：所述步驟1中，低碳轉型規劃模型的目標是在目標期間內最小化新設備的投資成本和能源供應系統的總運營成本，其約束包含容量規劃約束和運行約束。

3.如權利要求2所述的方法，其特征在于：所述運行約束的設備包含發電機、新能源機組、碳捕集設備、電制氣、儲能設備、儲碳設備和負荷。

4.如權利要求1所述的方法，其特征在于：所述步驟2中，采用基于包絡約束的信息缺口決策模型進行長期不確定性建模，表示為，

5.如權利要求1所述的方法，其特征在于：所述步驟2中，采用不確定性預算模型進行短期不確定性建模，表示為，

6.如權利要求1所述的方法，其特征在于：所述步驟3中，低碳轉型規劃模型的表達式為，

7.如權利要求6所述的方法，其特征在于：所述步驟4的具體過程是，

技術總結
本發明公開一種考慮多源不確定性的配電網低碳轉型規劃方法，包括如下步驟：步驟1，根據待規劃網架參數及規劃運行所涉及的參數，構建低碳轉型規劃模型的確定性模型；步驟2，構建不確定性模型，獲取長期不確定性變量預測值及短期不確定性變量預測值；步驟3，基于步驟1和步驟2，構建低碳轉型規劃模型；步驟4，采用嵌套生成列約束強化的多目標哈里斯鷹算法求解規劃問題；步驟5，輸出所有規劃解，并根據風險管控目標選擇偏好解。本發明針對當前配電網低碳轉型規劃問題，考慮了可再生能源發電機和CCUS的協調以及可再生能源產出、用戶負荷、外部能源價格、碳價格和設備單元部署成本的多源不確定性等因素，能夠提高電力可用性和成本優化的規劃結果。

技術研發人員：侍正坤,徐青山,楊永標,成澳雪,李慧云
受保護的技術使用者：東南大學
技術研發日：
技術公布日：2025/4/24
