本發明涉及讀卡設備，特別涉及一種吸入式讀卡設備。

背景技術：

1、讀卡設備內一般設有識別機構(如cis)，用于識別卡片圖像，識別機構設置有上下兩個識別件，如設置上下兩個cis(接觸式圖像傳感器)，分別負責掃描卡片的正面和背面，卡片從兩個cis之間的間隙通過，從而實現一次性完成雙面信息的獲取。

2、兩個cis一般固定連接在讀卡設備的殼體內，但是安裝時，難以嚴格控制兩個cis之間的間隙，可能會導致間隙過緊或過松，卡片通過時，cis與卡片之間的距離將變得不穩定，距離會產生變化，導致焦距偏離預設值，進而引起圖像分辨率的下降。

技術實現思路

1、本發明的主要目的是提供一種吸入式讀卡設備，旨在解決現有讀卡設備識別圖像分辨率不高的問題。

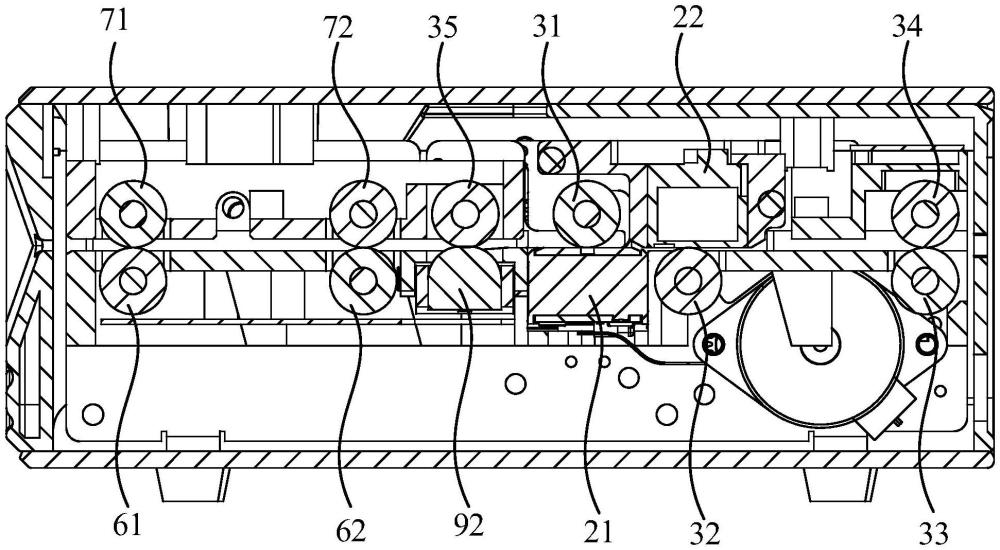

2、為實現上述目的，本發明提出一種吸入式讀卡設備，所述吸入式讀卡設備包括：殼體，所述殼體內設有卡片通道；掃描組件，所述掃描組件包括沿所述卡片通道傳輸方向依次設置的第一掃描件和第二掃描件，所述第一掃描件固定設于所述殼體內，并由所述卡片通道的第一壁面部分地伸入所述卡片通道內，所述第二掃描件設于所述殼體內，并由所述卡片通道的第二壁面部分地伸入所述卡片通道內，所述第一掃描件與所述第二掃描件沿所述卡片通道的長度方向錯位布設；輥輪組件，所述輥輪組件包括第一輥輪件和第二輥輪件，所述第一輥輪件轉動連接于所述殼體，并沿所述殼體可活動地設置，至少部分所述第一輥輪件由所述卡片通道的第二壁面穿入所述卡片通道內，所述第一輥輪件與所述第一掃描件抵接，所述第二輥輪件轉動連接于所述殼體，至少部分所述第二輥輪件由所述卡片通道的第一壁面穿入所述卡片通道內，所述第二輥輪件與所述第二掃描件抵接；以及承載件，所述承載件彈性連接于所述殼體，所述第二掃描件固定連接于所述承載件上，所述第一輥輪件抵持于所述承載件，所述承載件對所述第一輥輪件施加朝向所述卡片通道移動的作用力。

3、在一實施方式中，所述承載件包括兩個連接片，兩個所述連接片分別彈性連接于所述殼體的沿寬度方向的兩側，所述第二掃描件的兩端分別穿設于兩個所述連接片上，所述第二掃描件的兩端分別連接于兩個所述連接片上，所述第一輥輪件的兩端分別抵持于兩個所述連接片。

4、在一實施方式中，兩個所述連接片的靠近所述第一輥輪件的一端均開設有第一避讓槽，所述第一輥輪件的兩端分別位于兩個所述第一避讓槽內。

5、在一實施方式中，所述吸入式讀卡設備還包括兩個彈性件，所述彈性件與所述連接片一一對應設置，所述彈性件的兩端分別連接于所述連接片與所述殼體。

6、在一實施方式中，所述彈性件包括兩個彈簧，兩個所述彈簧分別設于所述連接片的對角處，所述彈簧的兩端分別連接于所述連接片與所述殼體。

7、在一實施方式中，所述輥輪組件還包括第三輥輪件和第四輥輪件，所述第三輥輪件與所述第四輥輪件均轉動安裝于所述殼體，并分別沿所述卡片通道的第一壁面和第二壁面穿入所述卡片通道內，所述第三輥輪件與所述第四輥輪件相對設置，所述第二輥輪件與所述第三輥輪件沿所述卡片通道的傳輸方向依次設置。

8、在一實施方式中，所述吸入式讀卡設備還包括第一導軌和第二導軌，所述第一導軌固定連接于所述殼體，所述第二導軌彈性連接于所述殼體，所述第一導軌和所述第二導軌均位于所述卡片通道的入口處，并分別設于所述卡片通道的沿寬度方向的兩側。

9、在一實施方式中，所述殼體包括安裝殼和轉動殼，所述安裝殼設有所述卡片通道，所述第一掃描件與所述第二掃描件均設于所述安裝殼內，所述第一輥輪件與所述第二輥輪件均設于所述安裝殼內，所述安裝殼的靠近所述卡片通道的入口的頂壁開設有開口，所述轉動殼轉動連接于所述安裝殼；所述吸入式讀卡設備還包括主動輥輪件和從動輥輪件，所述主動輥輪件轉動安裝于所述安裝殼，至少部分所述主動輥輪件由所述卡片通道的第一壁面穿入所述卡片通道內，所述從動輥輪件轉動安裝于所述轉動殼，至少部分所述從動輥輪件由所述卡片通道的第二壁面穿入所述卡片通道內，所述主動輥輪件與所述從動輥輪件相對設置，所述主動輥輪件與所述第一輥輪件沿所述卡片通道的傳輸方向依次設置；所述轉動殼具有蓋合狀態和打開狀態；在所述蓋合狀態，所述轉動殼蓋設于所述開口，至少部分所述從動輥輪件由所述卡片通道的頂壁穿入所述卡片通道內；在所述打開狀態，所述轉動殼遠離所述開口，所述主動輥輪件暴露于所述開口。

10、在一實施方式中，所述吸入式讀卡設備還包括驅動組件，所述驅動組件包括電機、傳動齒輪組和傳動片，所述電機安裝于所述殼體，所述傳動齒輪組件的一端連接于所述電機，所述傳動齒輪組的另一端分別與所述第一輥輪件和所述第二輥輪件傳動連接，所述傳動片固定連接于所述第一輥輪件和所述第二輥輪件之間，所述傳動片抵持于所述承載件。

11、在一實施方式中，所述吸入式讀卡設備還包括光識別模塊，所述光識別模塊安裝于所述殼體，并至少部分位于所述卡片通道內；且/或，所述吸入式讀卡設備還包括磁卡讀寫模塊，所述磁卡讀寫模塊安裝于所述殼體，并部分地伸入所述卡片通道內；且/或，所述吸入式讀卡設備還包括非接識別模塊，所述非接識別模塊安裝于所述殼體，并位于所述卡片通道外。

12、與現有技術相比，本發明所提供的吸入式讀卡設備具有如下的有益效果：

13、本發明技術方案通過將第一掃描件與第二掃描件沿卡片通道的長度方向錯位布設，設置承載件，承載件彈性連接于殼體，第二掃描件固定連接于承載件，承載件對第一輥輪件施加朝向卡片通道移動的作用力，使第一輥輪件與第一掃描件抵持接觸，第二輥輪件與第二掃描件抵持接觸；當卡片進入卡片通道時，卡片經過第一輥輪件，卡片將第一輥輪件頂開，使第一輥輪件與第一掃描件間具備與卡片厚度相同的縫隙，使卡片能夠貼合于第一掃描件移動，與此同時，承載件在第一輥輪件的作用下，帶動第二掃描件遠離第二輥輪件，使第二掃描件與第二輥輪件間也形成縫隙，便于卡片進入，卡片能夠貼合于第二掃描件移動，由于卡片均以貼合第一掃描件和第二掃描件通過，能夠很好地保持卡片與第一掃描件和第二掃描件之間的距離，維持了穩定的焦距，采集到的圖像更加清晰，能夠提高圖像分辨率。

技術特征：

1.一種吸入式讀卡設備，其特征在于，所述吸入式讀卡設備包括：

2.如權利要求1所述的吸入式讀卡設備，其特征在于，所述承載件包括兩個連接片，兩個所述連接片分別彈性連接于所述殼體的沿寬度方向的兩側，所述第二掃描件的兩端分別穿設于兩個所述連接片上，所述第二掃描件的兩端分別連接于兩個所述連接片上，所述第一輥輪件的兩端分別抵持于兩個所述連接片。

3.如權利要求2所述的吸入式讀卡設備，其特征在于，兩個所述連接片的靠近所述第一輥輪件的一端均開設有第一避讓槽，所述第一輥輪件的兩端分別位于兩個所述第一避讓槽內。

4.如權利要求2所述的吸入式讀卡設備，其特征在于，所述吸入式讀卡設備還包括兩個彈性件，所述彈性件與所述連接片一一對應設置，所述彈性件的兩端分別連接于所述連接片與所述殼體。

5.如權利要求4所述的吸入式讀卡設備，其特征在于，所述彈性件包括兩個彈簧，兩個所述彈簧分別設于所述連接片的對角處，所述彈簧的兩端分別連接于所述連接片與所述殼體。

6.如權利要求1所述的吸入式讀卡設備，其特征在于，所述輥輪組件還包括第三輥輪件和第四輥輪件，所述第三輥輪件與所述第四輥輪件均轉動安裝于所述殼體，并分別沿所述卡片通道的第一壁面和第二壁面穿入所述卡片通道內，所述第三輥輪件與所述第四輥輪件相對設置，所述第二輥輪件與所述第三輥輪件沿所述卡片通道的傳輸方向依次設置。

7.如權利要求1所述的吸入式讀卡設備，其特征在于，所述吸入式讀卡設備還包括第一導軌和第二導軌，所述第一導軌固定連接于所述殼體，所述第二導軌彈性連接于所述殼體，所述第一導軌和所述第二導軌均位于所述卡片通道的入口處，并分別設于所述卡片通道的沿寬度方向的兩側。

8.如權利要求1所述的吸入式讀卡設備，其特征在于，所述殼體包括安裝殼和轉動殼，所述安裝殼設有所述卡片通道，所述第一掃描件與所述第二掃描件均設于所述安裝殼內，所述第一輥輪件與所述第二輥輪件均設于所述安裝殼內，所述安裝殼的靠近所述卡片通道的入口的頂壁開設有開口，所述轉動殼轉動連接于所述安裝殼；

9.如權利要求1所述的吸入式讀卡設備，其特征在于，所述吸入式讀卡設備還包括驅動組件，所述驅動組件包括電機、傳動齒輪組和傳動片，所述電機安裝于所述殼體，所述傳動齒輪組件的一端連接于所述電機，所述傳動齒輪組的另一端分別與所述第一輥輪件和所述第二輥輪件傳動連接，所述傳動片固定連接于所述第一輥輪件和所述第二輥輪件之間，所述傳動片抵持于所述承載件。

10.如權利要求1至9中任一項所述的吸入式讀卡設備，其特征在于，所述吸入式讀卡設備還包括光識別模塊，所述光識別模塊安裝于所述殼體，并至少部分位于所述卡片通道內；

技術總結
本發明公開一種吸入式讀卡設備，涉及讀卡設備技術領域，吸入式讀卡設備包括殼體、掃描組件、輥輪組件以及承載件，殼體內設有卡片通道，掃描組件包括第一掃描件和第二掃描件，第一掃描件和第二掃描件均部分地伸入卡片通道內，第一掃描件與第二掃描件沿卡片通道的長度方向錯位布設，輥輪組件包括第一輥輪件和第二輥輪件，第一輥輪件和第二輥輪件均至少部分穿入卡片通道內，第一輥輪件與第一掃描件抵接，第二輥輪件與第二掃描件抵接，承載件彈性連接于殼體，第二掃描件固定連接于承載件上，第一輥輪件抵持于承載件，承載件對第一輥輪件施加朝向卡片通道移動的作用力。本發明提供的技術方案解決了現有讀卡設備識別圖像分辨率不高的問題。

技術研發人員：雷云,解永生,劉高潔,李天明,庫文敏,鄧岳雷
受保護的技術使用者：深圳市創自技術有限公司
技術研發日：
技術公布日：2025/4/28
