本技術涉及紡絲生產設備，更具體地，涉及一種紡絲用油架裝置。

背景技術：

1、油架是紡絲箱設備中的重要組成機構，在進行多種差別化功能性纖維絲的生產過程中，需要通過調整油架高度來控制絲條集束點的位置，從而使纖維絲生產正常并且具有優良的差別化物理性能指標。當前通用的油架裝置是采用導軌螺絲固定的方式來安裝，油架兩邊裝有導軌，導軌內安裝可上下移動的滑動墊片，油架兩端與滑動墊片采取螺絲固定連接。該類型油架裝置在每次調整油架高度時，需要兩個人兩邊同時配合操作螺絲的松緊才能實現油架高度的調節，而且調節過程中還要依靠高度尺來校準兩邊的高度，調節操作比較繁雜和費時，作業效率低下，遇到多紡位改批時(更換生產不同性能的纖維絲時，需要批量改變紡絲箱中的油架高度)，耗時嚴重，影響到改批進度。

技術實現思路

1、本實用新型的目的在于克服上述現有技術的不足，提供一種紡絲用油架裝置，本裝置通過升降驅動機構來帶動油架升降，具有升降操作方便，高度調節精準的優點。

2、為了實現上述目的，本實用新型采用如下技術方案：

3、一種紡絲用油架裝置，包括第一運動槽、第二運動槽、主動油架座、被動油架座和油架，所述第一運動槽和第二運動槽對稱布置安裝，所述第一運動槽和第二運動槽為u形截面槽，所述第一運動槽和第二運動槽以敞口端相對來進行安裝，所述第一運動槽安裝有升降驅動機構，所述第二運動槽安裝有豎立的被動導向桿，所述主動油架座傳動連接在于升降驅動機構，所述被動油架座穿裝于被動導向桿，所述油架的兩端分別連接于主動油架座和被動油架座。

4、進一步的，所述升降驅動機構包括傳動螺桿、導向軌和電機，所述傳動螺桿豎立且轉動安裝于第一運動槽內，兩個所述導向軌對稱安裝于傳動螺桿的兩側，兩個所述導向軌固定連接在第一運動槽的內壁上，所述電機安裝于第一運動槽的頂部，所述電機輸出端與傳動螺桿相連，所述主動油架座包括升降橫梁，所述升降橫梁滑裝于兩個導向軌，并與傳動螺桿螺紋連接。

5、進一步的，所述主動油架座還包括第一托架，所述第一托架與升降橫梁螺栓連接，所述被動油架座包括升降滑座和第二托架，所述升降滑座穿裝于被動導向桿，所述第二托架與升降滑座螺栓連接，所述第一托架和第二托架結構相同，所述第一托架和第二托架對稱布置安裝，所述第一托架和第二托架上都安裝有連翼座，兩個所述連翼座對稱布置，所述油架兩端分別固定連接于兩個連翼座。

6、進一步的，所述連翼座開設有插翼槽，所述油架兩端都連接有側翼板，所述側翼板能匹配插裝于插翼槽內，所述連翼座上安裝有兩個松緊螺栓，所述松緊螺栓向下擰動能壓緊插翼槽內的側翼板。

7、進一步的，所述電機外側安裝有電機罩，所述電機罩外壁安裝有控制器，所述控制器與電機線路連接。

8、進一步的，所述第一運動槽外壁上刻有高度標尺，所述主動油架座連接安裝有高度指示板，所述高度指示板對應高度標尺來設置。

9、進一步的，所述傳動螺桿上固定連接有手動帶轉盤，所述手動帶轉盤的外緣壁上均布開設有若干個帶轉孔。

10、本實用新型的有益效果是：

11、本實用新型在安裝油架后使主、被動油架座連成一體，然后通過過升降驅動機構能實現油架的整體升降，本實用新型的升降操作采用電動控制，具有操作簡單的優點，油架高度可以實時讀取，高度調整比較精準，本實用新型能實現單人操作，應用本實用新型后，油架調節操作的作業效率顯著提升，能很好的滿足改批進度需求。

技術特征：

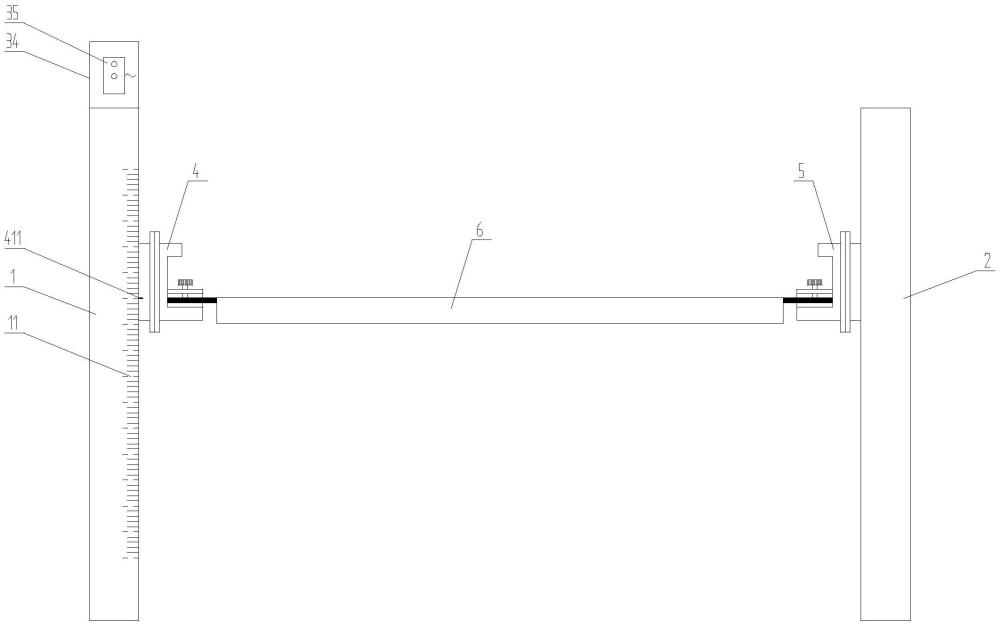

1.一種紡絲用油架裝置，其特征在于，包括第一運動槽(1)、第二運動槽(2)、主動油架座(4)、被動油架座(5)和油架(6)，所述第一運動槽(1)和第二運動槽(2)對稱布置安裝，所述第一運動槽(1)和第二運動槽(2)為u形截面槽，所述第一運動槽(1)和第二運動槽(2)以敞口端相對來進行安裝，所述第一運動槽(1)安裝有升降驅動機構(3)，所述第二運動槽(2)安裝有豎立的被動導向桿(21)，所述主動油架座(4)傳動連接在于升降驅動機構(3)，所述被動油架座(5)穿裝于被動導向桿(21)，所述油架(6)的兩端分別連接于主動油架座(4)和被動油架座(5)。

2.根據權利要求1所述一種紡絲用油架裝置，其特征在于，所述升降驅動機構(3)包括傳動螺桿(31)、導向軌(32)和電機(33)，所述傳動螺桿(31)豎立且轉動安裝于第一運動槽(1)內，兩個所述導向軌(32)對稱安裝于傳動螺桿(31)的兩側，兩個所述導向軌(32)固定連接在第一運動槽(1)的內壁上，所述電機(33)安裝于第一運動槽(1)的頂部，所述電機(33)輸出端與傳動螺桿(31)相連，所述主動油架座(4)包括升降橫梁(41)，所述升降橫梁(41)滑裝于兩個導向軌(32)，并與傳動螺桿(31)螺紋連接。

3.根據權利要求2所述一種紡絲用油架裝置，其特征在于，所述主動油架座(4)還包括第一托架(42)，所述第一托架(42)與升降橫梁(41)螺栓連接，所述被動油架座(5)包括升降滑座(51)和第二托架(52)，所述升降滑座(51)穿裝于被動導向桿(21)，所述第二托架(52)與升降滑座(51)螺栓連接，所述第一托架(42)和第二托架(52)結構相同，所述第一托架(42)和第二托架(52)對稱布置安裝，所述第一托架(42)和第二托架(52)上都安裝有連翼座(43)，兩個所述連翼座(43)對稱布置，所述油架(6)兩端分別固定連接于兩個連翼座(43)。

4.根據權利要求3所述一種紡絲用油架裝置，其特征在于，所述連翼座(43)開設有插翼槽(431)，所述油架(6)兩端都連接有側翼板(61)，所述側翼板(61)能匹配插裝于插翼槽(431)內，所述連翼座(43)上安裝有兩個松緊螺栓(44)，所述松緊螺栓(44)向下擰動能壓緊插翼槽(431)內的側翼板(61)。

5.根據權利要求2所述一種紡絲用油架裝置，其特征在于，所述電機(33)外側安裝有電機罩(34)，所述電機罩(34)外壁安裝有控制器(35)，所述控制器(35)與電機(33)線路連接。

6.根據權利要求1所述一種紡絲用油架裝置，其特征在于，所述第一運動槽(1)外壁上刻有高度標尺(11)，所述主動油架座(4)連接安裝有高度指示板(411)，所述高度指示板(411)對應高度標尺(11)來設置。

7.根據權利要求2所述一種紡絲用油架裝置，其特征在于，所述傳動螺桿(31)上固定連接有手動帶轉盤(36)，所述手動帶轉盤(36)的外緣壁上均布開設有若干個帶轉孔(361)。

技術總結
本技術公開一種紡絲用油架裝置，包括第一運動槽、第二運動槽、主動油架座、被動油架座和油架，第一運動槽和第二運動槽對稱布置安裝，第一運動槽安裝有升降驅動機構，第二運動槽安裝有被動導向桿，主動油架座傳動連接在于升降驅動機構，被動油架座穿裝于被動導向桿，油架的兩端分別連接于主動油架座和被動油架座，本技術在安裝油架后使主、被動油架座連成一體，然后通過過升降驅動機構能實現油架的整體升降，本技術的升降操作采用電動控制，具有操作簡單的優點，油架高度可以實時讀取，高度調整比較精準，本技術能實現單人操作，應用本技術后，油架調節操作的作業效率顯著提升，能很好的滿足改批進度需求。

技術研發人員：程強,于文廣,李安琪,孫靜齊,丁魏濤,李竹萍,金水榮,吳莎,官軍
受保護的技術使用者：浙江佳人新材料有限公司
技術研發日：20240731
技術公布日：2025/4/28
