本發明屬于數據處理，具體為一種基于三維模型的動態工作輔助系統。

背景技術：

1、目前已有的三維工作手冊大多依賴于傳統的二維圖紙，或者利用cad軟件生成靜態的三維模型，結合手冊內容進行展示。另外一方面在制造、建筑、能源等行業，已出現一些基于數字孿生技術的系統，這些系統通過虛擬模型來指導設備的運行、維護和管理。

2、現有技術中，例如公開號為cn115687494的專利中記載的技術方案“一種制造系統的數字孿生監控系統，通過實時采集生產系統狀態數據，并通過信息物理系統總線傳輸數據，驅動虛擬場景的三維模型，實現對生產行為的實時映射和關鍵數據的可視化。”

3、目前市場上已有的三維工作手冊大多依賴于傳統的二維圖紙，或者通過計算機輔助設計(cad)軟件生成靜態的三維模型，并結合手冊內容進行展示。這種方法雖然在一定程度上提高了信息的可視化效果，但在實際應用中仍存在一些局限。例如，靜態三維模型無法實時反映系統的動態變化，也無法提供交互式的操作指導，往往導致用戶在實際操作過程中面臨理解和應用上的困難。

技術實現思路

1、本發明的目的在于提供一種基于三維模型的動態工作輔助系統，以解決背景技術中提出的現有技術中，三維手冊未能與設備的實時狀態、傳感器數據等進行有效整合，只支持基礎的查看功能，缺少針對用戶操作的動態反饋的問題。

2、為解決上述技術問題，本發明所采用的技術方案是：

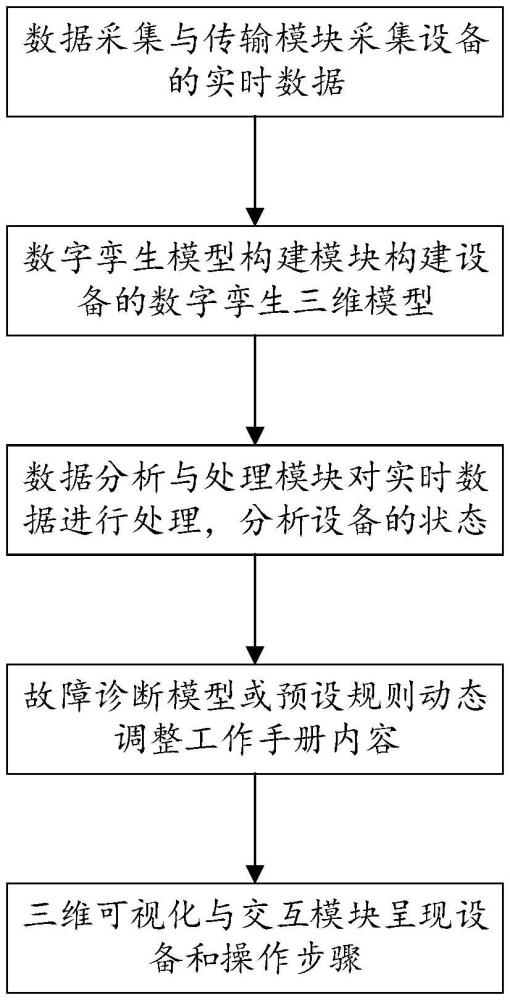

3、一種基于三維模型的動態工作輔助系統，包括數據采集與傳輸模塊、數字孿生模型構建模塊、數據分析與處理模塊以及三維可視化與交互模塊；其中，通過數據采集與傳輸模塊采集設備的實時數據，并將實時數據傳輸?shù)较到y(tǒng)后臺；系統后臺將收集的設備數據傳輸給數字孿生模型構建模塊，數字孿生模型構建模塊構建設備的數字孿生三維模型，并實時反映設備的狀態；

4、數據分析與處理模塊對實時數據進行處理，分析設備的狀態，并根據故障診斷模型或預設規則動態調整工作手冊內容；

5、三維可視化與交互模塊基于三維模型呈現設備和操作步驟，支持用戶交互操作，根據用戶選擇提供即時反饋。

6、根據上述技術方案，數字孿生模型構建模塊構建設備的數字孿生三維模型具體為：

7、步驟s101，模型初始化：基于通過數據采集與傳輸模塊采集設備cad文件或點云數據，建立設備的初始三維模型；

8、步驟s102，實時狀態映射：根據采集的設備實時數據，動態更新三維模型的狀態；設備幾何形狀和屬性參數的映射關系如下：

9、m(t)＝f(p(t)，d(t))

10、式中，m(t)表示三維模型在時間t的狀態，p(t)表示設備的幾何參數；d(t)表示設備的物理參數，f表示映射函數；

11、步驟s103，實時狀態更新：基于物理仿真引擎，實時計算模型的動態行為；

12、步驟s104，態位置變化：根據傳感器提供的運動數據，使用剛體動力學公式計算：

13、

14、式中，描述了物體在時間間隔δt內的位移，δt表示時間間隔，x(t)的表示物體在時刻t的位置，代表初始位置；v(t)是時刻在t的速度，a(t)表示物體在t的加速度；

15、步驟s105，狀態顏色編碼：使用實時數據對模型進行可視化編碼。

16、根據上述技術方案，通過故障斷模型或預設規則動態調整工作手冊內容具體為：

17、首先使用機器學習模型分析數據流，檢測設備異常；

18、

19、式中，s(x1)異常得分，h(x)路徑長度；c(n)設備運行路徑的參考長度，即正常工作路徑的歷史均值；通過對設備實時路徑長度與歷史參考路徑長度的對比，判斷當前運行狀態是否異常；具體來說，e(h(x)當較大時，意味著平均路徑長度較長，表示設備運行存在異常情況，從而導致s(x)較大，即異常得分較高；

20、動態調整工作手冊內容，使用規則引擎對設備故障進行診斷，并動態調整工作手冊內容；

21、規則引擎公式：

22、if(t>tthreshold)∧(p<pthreshold)

23、式中，t表示溫度；p表示壓力；

24、動態內容生成：根據診斷結果，從數據庫中動態調用對應的操作步驟，更新到工作手冊。

25、根據上述技術方案，三維可視化與交互模塊基于三維模型呈現設備和操作步驟具體為：

26、實時設備狀態展示：系統將數字孿生模型與實時數據結合，呈現設備的動態狀態；使用材質和紋理更新模型表面，直觀反映設備狀態；

27、動態操作步驟聯動：根據工作手冊的動態內容更新，三維模型同步顯示操作步驟；通過動畫和引導箭頭，指示用戶操作流程；

28、用戶輸入與反饋：支持用戶通過觸摸屏、鼠標或語音對模型進行交互：點擊部件高亮顯示詳細信息；拖動模型旋轉或縮放，查看不同角度；

29、反饋更新：用戶完成每一步操作后，系統記錄操作日志，并實時更新下一步指導內容。

30、根據上述技術方案，數據采集與傳輸模塊中，通過實時數據傳輸接口，將設備的運行狀態實時反饋至數字孿生三維模型中，數字孿生三維模型根據這些信息自動調整手冊中的步驟或圖示，具體調整機制：

31、故障診斷與規則匹配：使用基于規則的故障診斷模型或數據驅動的深度學習模型分析設備狀態。

32、狀態步驟映射：將診斷結果與預設步驟庫進行映射；

33、s＝f(d)

34、式中，s：工作手冊中的步驟，d：設備診斷狀態；

35、動態內容調整算法：系統根據設備當前狀態，動態篩選相關步驟；

36、動態更新步驟邏輯：supdated＝{s1,s3,s5}

37、式中，supdated：更新后的步驟序列；

38、圖示調整：使用動態模板生成三維圖示；圖示生成算法：

39、iupdated＝g(m，supdated)

40、式中，iupdated表示更新后的三維圖示；m表示數字孿生模型的狀態數據；

41、動態更新機制的具體實現步驟：系統調用規則引擎，將設備狀態與操作步驟匹配；提取適配的步驟序列，調整操作指導內容；

42、三維圖示動態生成：調用圖示生成模塊，依據當前狀態生成與步驟相關的三維可視化圖示；

43、實時推送更新：將更新后的工作手冊內容和圖示通過交互界面展示給用戶。

44、根據上述技術方案，數據分析與處理模塊中，通過使用卡爾曼濾波算法對傳感器數據進行去噪及平滑處理，并融合來自不同傳感器的異構數據。

45、根據上述技術方案，卡爾曼濾波算法具體為：

46、

47、其中，kk為卡爾曼增益，zk為觀測值，為預測值。

48、根據上述技術方案，設備的狀態變化通過設備狀態同步算法來表示，設備狀態同步算法具體為：

49、x(t)＝ax(t-1)+bu(t)+w(t)

50、其中，xk為設備在時刻t的狀態向量，u(t)為控制輸入，w(t)為噪聲向量，a為狀態轉移矩陣，b為控制矩陣，表示控制輸入對設備狀態的影響。

51、與現有技術相比，本發明具有以下有益效果：

52、本發明中，通過數據采集與傳輸模塊，系統能夠?qū)崟r(shí)獲取設備的運行狀態，并通過數字孿生模型實時反映設備的狀態，助力操作人員及時了解設備狀況，數據分析與處理模塊能夠?qū)υO(shè)備狀態進行深入分析，及早發現潛在故障，并通過調整工作手冊內容來指導操作人員采取相應措施，從而降低故障發生率，提高設備的可靠性和安全性。三維可視化與交互模塊將復雜的數據以直觀的三維模型方式呈現，用戶能夠更容易理解設備操作步驟，并根據自己的實際需求獲取即時反饋，提升操作的準確性和效率。系統根據實時數據和故障診斷結果動態調整工作手冊內容，保證操作人員在執行任務時使用的是最新、最相關的信息，從而優化工作流程，減少不必要的時間浪費。
