本發明屬于多處理器領域，具體涉及一種基于有向樹結構的多處理器系統故障診斷方法。

背景技術：

1、多處理器系統是實現高性能計算的核心技術，在天氣預報、石油勘探、生物信息處理等各方面廣泛應用。多處理器系統的可靠性和容錯性是保證其正常運行和性能穩定的關鍵。

2、在高速多處理器系統中，處理器故障是不可避免的。當一個或多個處理器出現故障時，可能會導致系統崩潰，使其無法正常運行或者產生錯誤的計算結果。因此，及時有效地檢測系統中的故障處理器(或組件)，然后對其進行維修或更換，以確保系統正常運行，一直是多處理器系統的研究熱點之一。

3、在多處理器系統中，檢測所有故障處理器的過程稱為系統診斷。若系統g中發生故障的處理器的數目不超過t時，所有的處理器都能被準確地診斷出是否發生故障，則稱系統是t-可診斷的。使得系統g是t-可診斷的t的最大值稱為g的診斷度，記為t(g)。

4、在系統診斷研究領域，研究人員設計了各種模型來識別故障處理器，比如maeng，malek(mm)模型(比較模型)和preparata，metze，chien(pmc)模型。maeng和malek提出了mm模型(j.maeng?and?m.malek.a?comparison?connection?assignment?for?self-diagnosis?of?multiprocessor?systems.in?proceedings?of?11th?internationalsymposium?on?fault-tolerant?computing,pages?173–175,1981.)，它通過將相同的任務從處理器發送到兩個不同的鄰居，然后進行診斷比較它們的反應；通過匯總所有比較，系統可以確定每個處理器的狀態。preparata等人提出了pmc模型(f.preparata,g.metze,andr.chien.on?the?connection?assignment?problem?of?diagosis?systems.ieeetransactions?electronic?computers,ec-16(6):848–854,1967.)，該模型通過互連測試相鄰處理器來有效地完成診斷故障。

5、在某些情況下，可能只關注多處理器系統中的特定處理器(或組件)是否有故障。hsu和tan提出了一種新的診斷定義(g.-h.hsu?and?j.j.-m.tan.a?localdiagnosiability?measure?for?multiprocessor?systems.ieee?transactions?onparallel?and?distributed?systems,18(5):598–607,2007.)，稱為局部診斷，即只診斷特定處理器的狀態。全局診斷策略需要在系統中的處理器之間收集大量的測試結果，其復雜度高，與之相比，局部診斷策略具有更高的應用價值。

6、多處理器系統的拓?fù)浣Y(jié)構通常表示為無向圖，反映了對應的通信結構，其中連接允許雙向數據傳輸。然而，在實際實現中，兩個處理器之間的雙向通信通常使用兩個獨立的單向通道來實現，每個通道處理相反方向的數據傳輸。為了管理大量的頂點，降低硬件復雜性，并解決制造大規模集成電路的挑戰，研究人員引入了有向網絡的概念。這些網絡，如有向超立方體和有向星圖，通過使用單向鏈接提供了有效的方式來組織通信。這種方法簡化了系統架構并增強了可擴展性。

7、從pmc模型、比較模型等系統診斷的基本定義來看，一個頂點對其他頂點的診斷可以看作是有向邊。基于比較模型，lin等人構造了一種樹形結構wb(u；t)，以及相應的局部診斷算法lda(c.-k.lin,y.-h.teng,j.j.-m.tan,and?g.-h.hsu.local?diagnosisalgorithms?for?multiprocessor?systems?under?the?comparison?diagnosismodel.ieee?transactions?on?reliability,62(4):800–810,2013.)，通過該結構和算法可以確定一個頂點的狀態。然而，這種方法不適用于有向圖，因?yàn)槊總€(gè)有向邊并不總是有相反的有向邊與之對應。該樹結構和lda算法不能應用于有向超立方體和有向星圖等有向拓?fù)浣Y(jié)構。

技術實現思路

1、本發明針對現有診斷技術的不足，提出一種基于有向樹結構的多處理器系統故障診斷方法，解決多處理器系統中的故障診斷問題。

2、本發明所述的一種基于有向樹結構的多處理器系統故障診斷方法，依據多處理器系統的互連結構，以待診斷的處理器為根構造特定的有向樹結構，使用經典的比較診斷模型，在有向樹結構中執行診斷測試，收集測試結果，再由算法得出處理器故障與否的狀態，具體步驟如下：

3、步驟1，依據多處理器系統的互連結構，以待診斷的處理器為根構造特定的有向樹結構；

4、步驟2，使用經典的比較診斷模型，在有向樹結構中執行診斷測試，收集測試結果；

5、步驟3，執行算法，由測試結果推導出處理器故障與否的狀態；

6、步驟4，同樣的方法對多處理器系統中的所有處理器進行故障診斷，完成多處理器系統的系統級故障診斷，找到所有故障處理器。

7、進一步地，步驟1中，依據圖論知識，多處理器系統的互連結構使用圖g＝(v,e)來表示，圖中的頂點對應多處理器系統中的處理器，邊對應處理器之間的鏈路，v、e分別為圖中的頂點集和邊的集合，代表了多處理器系統中的處理器集合和處理器之間的鏈路集合；

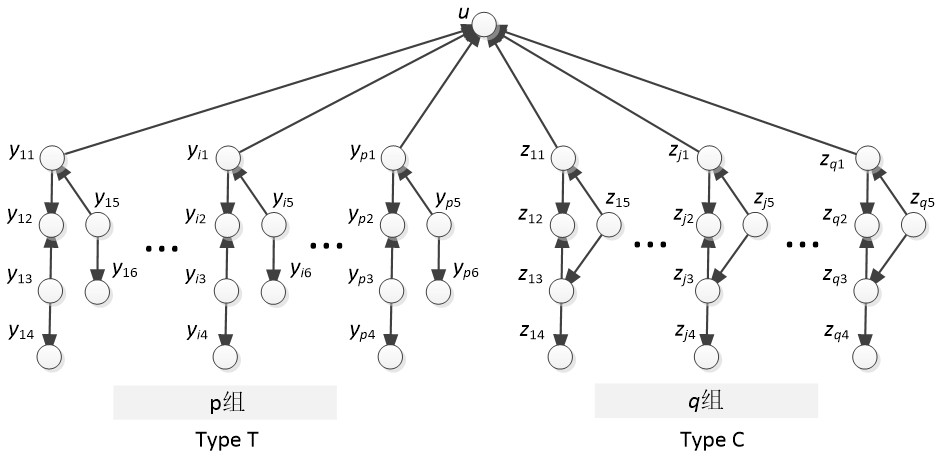

8、用符號u表示有向樹結構的根，代表著待檢測的處理器，p、q分別表示該有向樹結構中type?t和type?c形態的子圖的個數，為樹中的頂點，e1、e2為樹中的兩個邊集合；給出一種特定的有向樹結構dt(u,p,q)，其中：

9、

10、e(dt(u,p,q))＝e1∪e2

11、

12、該有向樹結構嵌入在多處理器系統中，依據此結構，通過診斷測試，判定頂點u對應處理器的故障與否。

13、進一步地，步驟2中，使用比較診斷模型即mm模型；

14、在mm模型下，一個測試處理器w同時對它的兩個相鄰的被測試處理器u、v發送相同的測試任務，然后比較它們反饋的測試結果，實現對故障處理器的識別；這個測試結果稱為一個癥狀，記作σ；σw(u,v)表示處理器w對被測試點對{u，v}的輸出結果的比較結果，如果輸出的結果不一致，則σw(u,v)＝1，否則σw(u,v)＝0；如果σw(u,v)＝1，意味著u、v、w中至少有一個是故障的；如果σw(u,v)＝0并且已知w是無故障的，則u和v均無故障，若已知w是故障的，則測試結果是不可靠的；

15、在有向樹結構dt(u,p,q)中，是測試點，將得到測試結果：

16、

17、進一步地，步驟3中，由測試結果分析得到診斷結果；該有向樹結構中包含了兩種狀態的子結構，type?t和type?c，通過兩個變量g(u,i)和h(u,j)對比較結果進行統計，公式如下：

18、

19、記f為有向樹結構中故障頂點的集合，代表著分布于該結構中的故障處理器的集合；記對于1≤i≤p，

20、

21、其推導證明如下：

22、當g(u,i)＝0時，得到或者如果如果從而，

23、當g(u,i)＝1且u∈f時，得到由u∈f且得由且得從而，

24、當g(u,i)＝-1且時，得到此時，如果因?yàn)榈脧亩绻驗椴⑶业眠M(jìn)而由得從而，

25、記對于1≤j≤q，

26、

27、其推導證明如下：

28、當h(u,j)＝0時，得到或者如果如果從而，

29、當h(u,j)＝1且u∈f時，得到由u∈f且得由且得從而，

30、當h(u,i)＝-1且時，得到此時，如果因?yàn)榈脧亩绻驗椴⑶业眠M(jìn)而由得從而，

31、現假設p+q≥1，并且有向樹結構中故障點數至多為p+q；

32、對g(u,i)和h(u,i)的值進行求和，如果頂點u是非故障的，否則頂點u是故障的；其推論證明如下：

33、記g0＝{i|g(u,i)＝0}，g1＝{i|g(u,i)＝1}，g2＝{i|g(u,i)＝-1}，h0＝{j|h(u,j)＝0}，h1＝{j|h(u,j)＝1}，h2＝{j|h(u,j)＝-1}。

34、顯然記由公式(1)(2)得，g＝|g1|-|g2|，h＝|h1|-

35、|h2|，g+h＝|g1|+|h1|-|g2|-|h2|；由公式(3)(4)得,當i∈g0，|f∩pi|≥1，當j∈h0，|f∩qj|≥1；當g+h≥0時，|g1|+|h1|≥|g2|+|h2|；如果u是故障的，則當i∈g1時，|f∩pi|≥2，當j∈h1時，|f∩qj|≥2；從而得，|f|≥|g0|+2|g1|+|h0|+2|h1|+1≥|g0|+|g1|+|g2|+|h0|+|h1|+|h2|+1＝p+q+1；根據假設|f|≤p+q，得出矛盾，從而得u是非故障的；

36、當g+h<0時，|g1|+|h1|<|g2|+|h2|；如果u是非故障的，則當i∈g2時，|f∩pi|≥2，當j∈h2時，|f∩qj|≥2；從而得，|f|≥|g0|+2|g2|+|h0|+2|h2|>|g0|+|g1|+|g2|+|h0|+|h1|+|h2|＝p+q；設|f|≤p+q，得出矛盾，從而得u是故障的。

37、進一步地，步驟2、步驟3收集測試結果，得出診斷結果，其算法框架如下：

38、

39、

40、算法流程如下：

41、輸入頂點u，子結構type?t的數量p，子結構type?c的數量q，p個type?t結構的測試結果g(u,i)，1≤i≤p，q個type?c結構的測試結果h(u,j)，1≤j≤q；對于1≤i≤p，對g(u,i)進行求和，記為g；對于1≤j≤q，對h(u,j)進行求和，記為h；判斷h+g≥0是否成立，若成立輸出0，表示頂點u非故障，否則輸出1，表示頂點u故障。

42、本發明達到的有益效果為：

43、(1)本發明給出了一個局部診斷結構d(u,p,q)和兩個檢驗函數。在此基礎上，提出了一種有向圖的局部診斷算法，在比較診斷模型下，當故障頂點數不超過p+q時，該算法對u進行診斷的時間復雜度為o(p+q)。根據該算法，具有局部診斷結構d(u,p,q)的有向圖對于頂點u是局部p+q可診斷的。

44、(2)該結構和算法是基于有向圖進行設計的，對于無向圖，其每條邊都表示處理器之間雙向的鏈路，可以表示為兩條不同方向的有向邊，同樣方法可以嵌入有向樹結構、收集測試數據、調用算法來完成系統診斷。所以該結構和算法在有向圖和無向圖中均可以很好的實現，比較適用于多處理器系統的故障診斷。

45、(3)大量實驗表明，結構中每個頂點的故障概率在50％時，算法診斷故障元素的準確率仍在70％以上。本方法構造的有向樹結構，圍繞待診斷的頂點，結合比較診斷模型的特點，選取最小數目的頂點和有向邊，避免了更多信息的影響；其次，構造了好的算法，僅收集必要的測試結果來輸入算法，避免受到其他測試結果的干擾。從而保證了診斷結果的準確率和高效性。
