本技術涉及眼鏡制造，具體涉及一種用于注塑眼鏡腿的插針結構。

背景技術：

1、眼鏡在人們生活領域中發揮著越來越重要的作用，在我們的日常生活中，對于近視人群來說，眼鏡發揮著越來越重要的作用，對于非近視人群來說，眼鏡又是一種時尚的裝飾品，眼鏡腿作為眼鏡的一個重要組成部分，它直接影響眼鏡的使用壽命，目前市場上的眼鏡框種類繁多，但是塑料與金屬注塑結合的眼鏡框深受消費者的喜愛，既能彌補純塑料材質抗折性較差，非常容易折斷的缺陷，也能夠彌補金屬材質暴露抗腐蝕和抗氧化能力差，但是，現有的眼鏡腿的插針結構還存在不足：現有的眼鏡腿的插針固定部注塑完成后，插針固定部頭部切斷處金屬和塑料容易脫離而產生縫隙，在使用過程中金屬與塑料產生的縫隙內容易發白和產生水印，導致質量不穩定，實用性差。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種結構設計合理、結構簡單、插針固定部頭部切斷處不易發白或產生水印、質量穩定且實用性好的用于注塑眼鏡腿的插針結構。

2、為實現上述目的，本實用新型提供了如下技術方案：一種用于注塑眼鏡腿的插針結構，包括插針本體，所述插針本體一端設置有插針拉斷部，插針本體另一端設置有插針固定部，所述插針固定部的頭部切斷處設置有一個用于防止頭部發白的切口通孔。

3、本實用新型進一步設置為：所述切口通孔為矩形通孔，該切口通孔的長度為0.8-1.2mm，高度為3.5-4.2mm。

4、本實用新型還進一步設置為：所述插針固定部背離插針本體端一體設置有一個插針定位部，所述插針定位部背離插針固定部端至少設置有一個定位通孔。

5、本實用新型還進一步設置為：所述插針本體的長度為140-150mm，插針本體的厚度為0.8-1.2mm，插針本體的高度為5-6mm。

6、本實用新型還進一步設置為：所述插針固定部靠近切口通孔位置設置有一個鉸鏈焊接凹槽。

7、本實用新型還進一步設置為：所述插針本體靠近插針拉斷部位置設置有弧形端部，所述插針本體靠近弧形端部位置設置有一個定位凹槽。

8、本實用新型的有益效果是：與現有技術相比，本實用新型結構設計合理，通過固定所述插針本體的插針定位部和插針拉斷部的外端使該插針本體實現兩端固定，進而使插針本體在注塑過程中固定可靠，不會隨意產生晃動，并且在注塑的時后塑料材料會進入切口通孔內，使得塑料材料與切口通孔的內壁面粘接固定，當注塑完成后，插針固定部頭部從切口通孔處切除多余的定位部分，此時，由于塑料材料與切口通孔的內壁面粘接固定，使得插針固定部頭部切斷處金屬和塑料連接可靠，不易產生縫隙或翹開脫離，結構簡單，在使用過程中金屬與塑料之間不會發白或產生水印，質量穩定且實用性好。

9、下面結合說明書附圖和具體實施例對本實用新型作進一步說明。

技術特征：

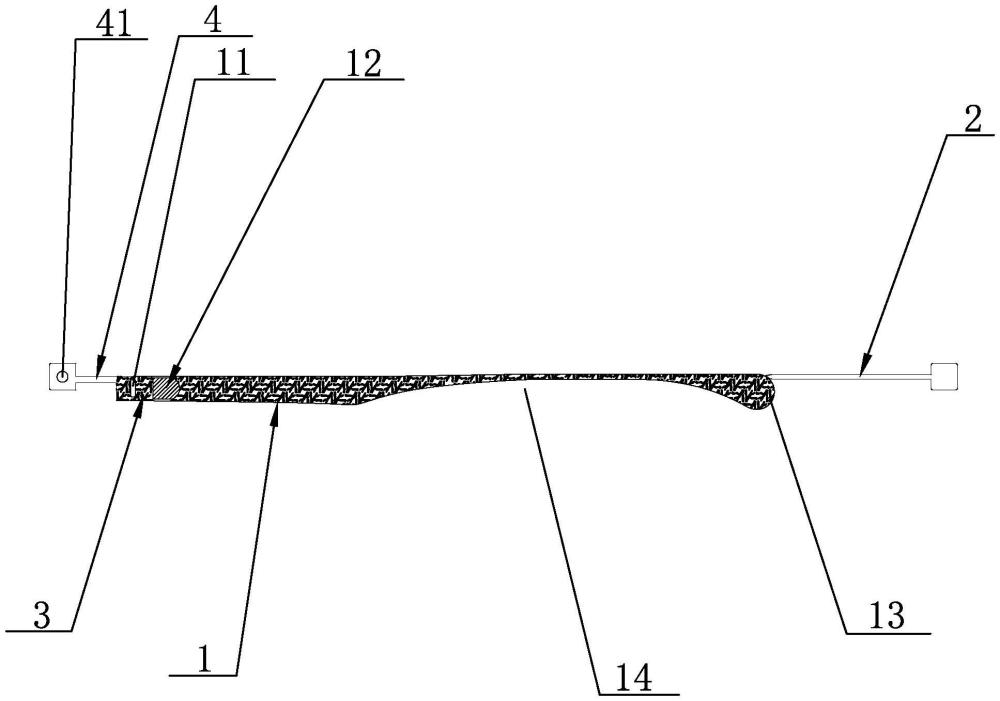

1.一種用于注塑眼鏡腿的插針結構，包括插針本體（1），所述插針本體（1）一端設置有插針拉斷部（2），插針本體（1）另一端設置有插針固定部（3），其特征在于：所述插針固定部（3）的頭部切斷處設置有一個用于防止頭部發白的切口通孔（11）。

2.根據權利要求1所述的一種用于注塑眼鏡腿的插針結構，其特征在于：所述切口通孔（11）為矩形通孔，該切口通孔（11）的長度為0.8-1.2mm，高度為3.5-4.2mm。

3.根據權利要求2所述的一種用于注塑眼鏡腿的插針結構，其特征在于：所述插針固定部（3）背離插針本體（1）端一體設置有一個插針定位部（4），所述插針定位部（4）背離插針固定部端至少設置有一個定位通孔（41）。

4.根據權利要求3所述的一種用于注塑眼鏡腿的插針結構，其特征在于：所述插針本體（1）的長度為140-150mm，插針本體（1）的厚度為0.8-1.2mm，插針本體（1）的高度為5-6mm。

5.根據權利要求4所述的一種用于注塑眼鏡腿的插針結構，其特征在于：所述插針固定部（3）靠近切口通孔（11）位置設置有一個鉸鏈焊接凹槽（12）。

6.根據權利要求1或5所述的一種用于注塑眼鏡腿的插針結構，其特征在于：所述插針本體（1）靠近插針拉斷部（2）位置設置有弧形端部（13），所述插針本體（1）靠近弧形端部（13）位置設置有一個定位凹槽（14）。

技術總結
本技術公開了一種用于注塑眼鏡腿的插針結構，包括插針本體，所述插針本體一端設置有插針拉斷部，插針本體另一端設置有插針固定部，所述插針固定部的頭部切斷處設置有一個用于防止頭部發白的切口通孔。上述技術方案，在注塑的時后塑料材料會進入切口通孔內，使得塑料材料與切口通孔的內壁面粘接固定，當注塑完成后，插針固定部頭部從切口通孔處切除多余的定位部分，此時，由于塑料材料與切口通孔的內壁面粘接固定，使得插針固定部頭部切斷處金屬和塑料連接可靠，不易產生縫隙或翹開脫離，結構簡單，在使用過程中金屬與塑料之間不會發白或產生水印，質量穩定且實用性好。

技術研發人員：徐源佑
受保護的技術使用者：溫州源佑眼鏡有限公司
技術研發日：20240715
技術公布日：2025/4/28
