本發明涉及電磁超表面器件，具體為基于電流分布和圖像分割的可重構超表面單元的設計方法。

背景技術：

1、可重構超表面設計在眾多領域具有廣泛的應用前景。在無線通信領域，可以提高通信系統的容量和覆蓋范圍，實現智能天線功能。在雷達和遙感領域，可用于目標檢測、成像和干擾抑制等。在可重構超表面設計中，主要涵蓋參數優化和拓撲優化兩個方面。其中，參數優化需要對初始結構的參數空間進行全面探索，以確定滿足特定的設計目標。

2、目前，可重構超表面拓撲優化方法主要分為兩類：第一類是基于機器學習的拓撲優化，這類方法利用由電磁仿真得到的數據集來訓練機器學習模型，隨后使用該模型獲得滿足特定設計標準的可重構超表面拓撲設計。此類方法的核心在于機器學習建模，所以需要大量的電磁仿真數據來建立不同拓撲設計與電磁響應之間的關系，這種方法的確定是計算代價較大。

3、第二類是基于多端口網絡的拓撲設計方法，該方法將可重構超表面分割為多個矩形金屬貼片，將金屬貼片之間利用離散的多端口相連，提取多端口的阻抗參數/反射參數，通過對多端口的負載參數進行分析，建立多端口的負載與可重構超表面的反射系數之間的關系。該方法能夠減少對超表面單元拓撲設計對電磁仿真依賴，進而縮短設計時間。然而，該方法生成的可重構超表面與原始設計較為相似，難以實現單元結構的小型化。

4、因此，設計實用性強的基于電流分布和圖像分割的可重構超表面單元的設計方法是很有必要的。

技術實現思路

1、本發明的目的在于提供基于電流分布和圖像分割的可重構超表面單元的設計方法，以解決上述背景技術中提出的問題。在可重構超表面的設計中，電流密度較高的區域?qū)芍貥?gòu)超表面的性能影響更大。因此，消除電流較低的金屬貼片對超表面整體性能的影響較小，能夠?qū)崿F(xiàn)可重構超表面的小型化。

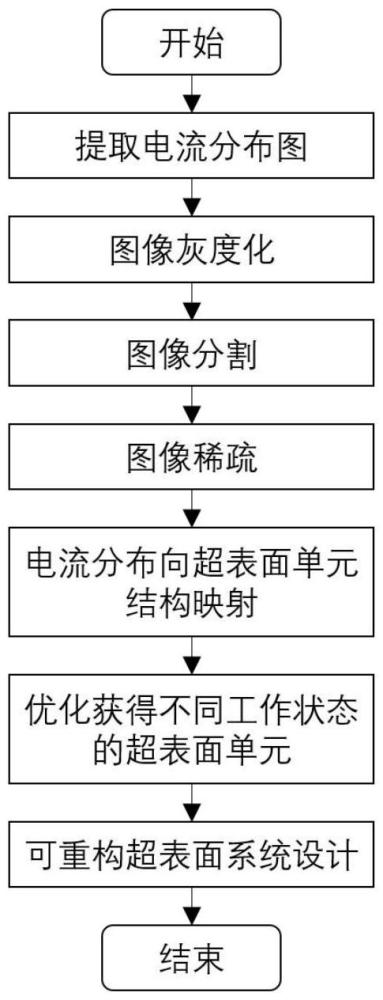

2、為了解決上述技術問題，本發明提供如下技術方案：基于電流分布和圖像分割的可重構超表面單元的設計方法，包括以下步驟：

3、s1：電流分布圖像灰度化

4、可重構超表面的電流分布是彩色圖像，具有三個通道的信息，信息量較大，而可重構超表面的無源金屬表面只有“有”和“無”金屬貼片兩種情況，能表征的信息較少，因此，需要將獲得的電流分布圖進行處理，將有用的信息提取出來，通過對電流分布進行灰度化處理，提取可重構超表面單元的電流分布圖中的有用信息；

5、s2：電流分布圖像分割

6、由于灰度處理后的圖像的每個像素值的變化范圍為0-255，對于可重構超表面單元的無源金屬表面來說，信息量仍然較大，因此需要進一步對圖像信息進行簡化，通過圖像分割技術，將圖像的像素值簡化為“0”和“1”兩種可能；

7、s3：電流分布圖像向可重構超表面結構轉換

8、為了將二維圖像轉換為可重構超表面結構，需將圖像域信息轉換為金屬貼片的物理結構，分割后的圖像像素矩陣由兩個元素“0”和“1”組成，通過線性映射，將像素值為“1”像素映射到指定大小的金屬結構；

9、s4：不同工作狀態的可重構超表面單元設計和系統設計

10、一旦確定了頂部的無源金屬貼片的拓撲結構，通過添加基板和接地層來構造出可重構超表面單元的結構，為了實現電磁波的動態調控，利用擬牛頓梯度優化算法，獲得不同工作狀態超表面單元，利用廣義斯涅爾定理，根據電磁波的調控需求，構造可重構超表面系統。

11、根據上述技術方案，所述圖像分割技術采用otsu閾值分割技術。

12、根據上述技術方案，所述otsu閾值計算的目標是最大化類間方差與類內方差的比，如下所示：

13、

14、式中，是類間方差，是類內方差，μ1和μ2分別是兩個類的均值，δ1和δ2分別是兩個類的方差；

15、otsu閾值分割對圖像中每一個灰度級計算類內方差和類間方差，選取使得類間方差最大的灰度級作為閾值；otsu閾值計算公式如下：

16、

17、式中，是最優閾值。

18、與現有技術相比，本發明所達到的有益效果是：本發明中的方法為超表面單元生成新的結構拓撲，超越了幾何約束，能夠識別并建立最佳結構拓撲。本發明專注于可重構超表面的拓撲設計，將電流分布納入可重構超表面單元的拓撲設計中，利用圖像分割技術將電流分布有效地映射到超表面單元結構中，從而實現可重構超表面單元的小型化。

技術特征：

1.基于電流分布和圖像分割的可重構超表面單元的設計方法，其特征在于：包括以下步驟：

2.根據權利要求1所述的基于電流分布和圖像分割的可重構超表面單元的設計方法，其特征在于：所述圖像分割技術采用otsu閾值分割技術。

3.根據權利要求2所述的基于電流分布和圖像分割的可重構超表面單元的設計方法，其特征在于：所述otsu閾值計算的目標是最大化類間方差與類內方差的比，如下所示：

技術總結
本發明涉及電磁超表面器件技術領域，且公開了基于電流分布和圖像分割的可重構超表面單元的設計方法，包括以下步驟：S1：電流分布圖像灰度化：可重構超表面的電流分布是彩色圖像，具有三個通道的信息，信息量較大，而可重構超表面的無源金屬表面只有“有”和“無”金屬貼片兩種情況，能表征的信息較少，因此，需要將獲得的電流分布圖進行處理，將有用的信息提取出來。本發明中的方法為超表面單元生成新的結構拓撲。本發明專注于可重構超表面的拓撲設計，將電流分布納入可重構超表面單元的拓撲設計中，利用圖像分割技術將電流分布有效地映射到超表面單元結構中，從而實現可重構超表面單元的小型化。

技術研發人員：張珍,邱君輝,敖卓謙,趙賽
受保護的技術使用者：廣州大學
技術研發日：
技術公布日：2025/4/28
