本發明屬于信息可視化，具體涉及一種基于移動ar的店鋪信息可視化方法。

背景技術：

1、移動增強現實是一種結合了移動技術和增強現實技術的互動體驗。它通過智能手機或平板電腦等設備搭載增強現實技術，使用戶能夠在任何地方、任何時間進入虛擬世界，實現沉浸式的視覺和聽覺體驗。使用增強現實將地理環境與ar信息結合起來，可以幫助用戶減輕認知負荷，提高信息獲取效率(?，?基于增強現實的光學頭戴式顯示文本樣式可讀性研究[d].浙江理工大學，2023.)。因此可以用于傳統商業街場景中，以幫助用戶獲取環境信息。

2、grasset等人提出了一種圖像驅動的視圖管理方法(rokhsaritalemi?s,ko?b?s,sadeghi-niaraki?a,et?al.geospatial?augmented?reality?tourist?system[c]//2023?ieee?conference?on?virtual?reality?and?3d?user?interfaces?abstractsand?workshops(vrw).ieee,2023:611-612.)，將視覺顯著性算法與邊緣分析相結合，以識別潛在的重要圖像區域和放置標簽的幾何約束，提高帶注釋的ar環境的視覺質量。leykin等人使用模式識別方法自動將背景圖像分為可讀區域和不可讀區域，選取可讀區域作為文字注釋的背景，提高了文字內容的可讀性(leykin?a,tuceryan?m.automaticdetermination?of?text?readability?over?textured?backgrounds?for?augmentedreality?systems[c]//third?ieee?and?acm?international?symposium?on?mixed?andaugmented?reality.ieee,2004:224-230.)。張波等人通過對提出了一種注釋系統，通過將視頻添加到3d模型中來增強旅游視頻，展示了如何在不太多雜亂圖像的情況下調整視頻中注釋的可見性，同時最大化注釋的數量(zhang?b,li?q,chao?h,et?al.annotating?andnavigating?tourist?videos[c]//proceedings?of?the?18th?sigspatialinternational?conference?on?advances?in?geographic?information?systems.2010:260-269.)。grasset等人提出了將視覺顯著性與邊緣分析相結合的框架，以識別潛在的重要圖像區域和放置標簽的幾何約束，來改善城市環境中具有歷史或地標信息的各種注釋的顯示(grasset?r,langlotz?t,kalkofen?d,et?al.image-driven?view?management?foraugmented?reality?browsers[c]//2012?ieee?international?symposium?on?mixed?andaugmented?reality(ismar).ieee,2012:177-186.)。orlosky等人通過用戶試驗，讓用戶將文本實時疊加到視頻上，實驗發現發現墻壁、道路、樹葉、陰影、灰色變體、垂直方向和均勻性是疊加最有針對性的場景特征(orlosky?j,kiyokawa?k,takemura?h.towardsintelligent?view?management:a?study?of?manual?text?placement?tendencies?inmobile?environments?using?video?see-through?displays[c]//2013?ieeeinternational?symposium?on?mixed?and?augmented?reality(ismar).ieee,2013:281-282.)。

3、上述方法對標簽展示位置進行技術研究，旨在增強標簽內容的可讀性，并盡量減少其對現實背景的遮蔽效果。然而，目前在標簽的可視化設計方面，相關研究尚顯不足。在傳統商業街場景下，用戶需要獲取的信息豐富多樣，僅僅提高標簽可讀性不能滿足用戶需求，同時，移動設備的顯示屏幕較小，無法呈現太多信息。因此，需要對標簽本身的可視化進行設計，確定數據與可視化之間的映射關系，以提高用戶的信息獲取效率，幫助用戶便捷地獲取信息。

技術實現思路

1、針對現有方法沒有考慮標簽本身的視覺效果，僅僅解決了標簽的放置位置與現實背景之間的遮擋問題的情況，本發明提供了一種基于移動ar的店鋪信息可視化方法。本發明通過對增強現實中標簽的可視化進行研究，提出用戶需求數據與移動增強現實中功能設置和標簽可視化之間的映射方法，特別涉及在傳統商業街場景中使用移動增強現實將店鋪信息可視化的方法。

2、本發明為解決技術問題所采用的技術方案如下：

3、本發明提供的一種基于移動ar的店鋪信息可視化方法，主要包括以下步驟：

4、步驟s1：功能劃分；

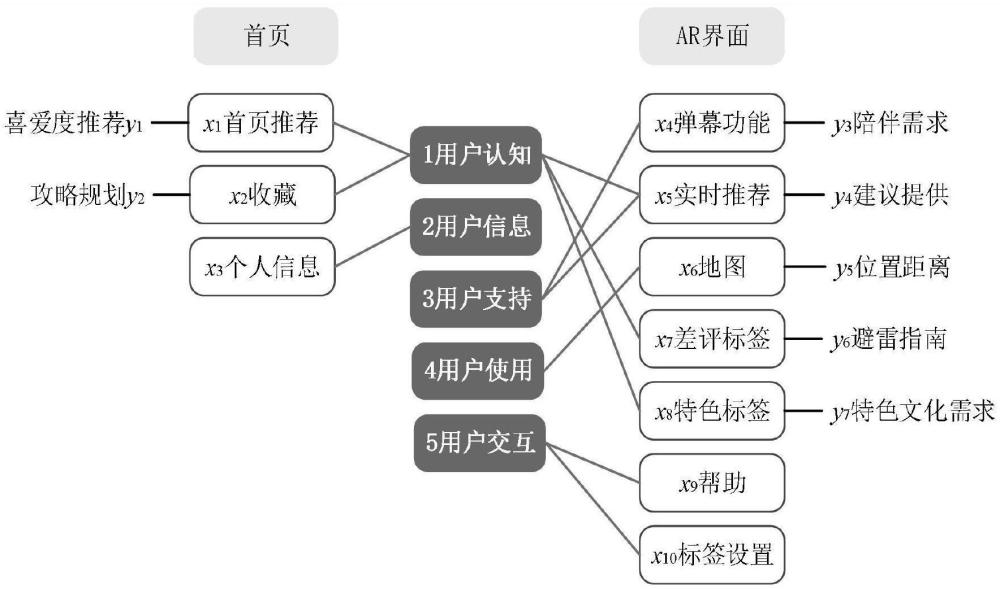

5、將系統分為首頁和ar界面兩部分，根據用戶需求以及app的功能設計原則劃分出首頁推薦x1、收藏x2、個人信息x3、彈幕功能x4、實時推薦x5、地圖x6、差評標簽x7、特色標簽x8、幫助x9和標簽設置x10；

6、步驟s2：信息層級劃分；

7、將標簽設計與視覺通道進行映射，根據用戶需求將信息劃分到不同層級中，再將店鋪的不同信息轉換成不同的視覺通道；

8、步驟s3：計算適應不同設備的字號；

9、適應不同設備屏幕大小的最小字號的計算公式如下：

10、p＝0.0365×(d1.43/s0.083)

11、其中，d表示設備屏幕使用距離，單位是厘米；s表示設備屏幕大小，單位是英寸；

12、步驟s4：建立地理圍欄，計算用戶設備與店鋪之間的距離，判斷店鋪是否位于用戶設備周圍的預設半徑內，并根據店鋪與用戶設備之間的距離呈現一定數量的標簽。

13、進一步的，步驟s1中，所述用戶需求包括喜愛度推薦y1、攻略規劃y2、陪伴需求y3、建議提供y4、位置距離y5、避雷指南y6和特色文化需求y7。

14、進一步的，步驟s1中，所述app的功能設計原則包括用戶認知1、用戶信息2、用戶支持3、用戶使用4和用戶交互5。

15、進一步的，步驟s2中，信息層級劃分為一級標簽、二級標簽和三級界面；所述一級標簽中呈現店鋪名稱z1、店鋪熱度z2、店鋪評分z3、店鋪種類z4、評價標簽z5；所述二級標簽中呈現店鋪名稱z1、店鋪評分z3、評價數量z6、人均價格z7、詳細評分z8；所述三級界面包括店鋪名稱z1、店鋪評分z3、評價數量z6、人均價格z7、詳細評分z8、詳細評價標簽z9、詳細評價z10、店鋪優惠z11、推薦菜z12。

16、進一步的，所述店鋪熱度z2：使用顏色編碼方法：1為紅色，2為黃色，3為藍色，該顏色編碼方法包括將顏色編碼所代表的熱度順序，將店鋪的熱門、冷門、普通分別設置為紅色1、黃色2、藍色3；所述店鋪評分z3：利用數字來代表店鋪的評分，對背景的遮擋更少，與店鋪名稱z1底色相同的小標簽代表精選的好評，灰色的標簽代表精選的差評；所述店鋪種類z4：用暗紋代表，根據調研結果劃分了五種店鋪類型：禮品店、服裝店、飲品店、美食店、美容店；所述評價標簽z5：呈現一定數量的好評和差評小標簽，好評標簽顏色遵循店鋪熱度顏色，差評標簽顏色使用灰色。

17、進一步的，所述三級界面不用標簽的形式添加在現實環境中，直接在手機屏幕上進行展示。

18、進一步的，步驟s3中，對于所有設備，基礎內容的字號至少比推薦最小字號大40％，增強內容的字號比推薦最小字號大80％。

19、進一步的，步驟s4中，設定三個固定的半徑r1、r2、r3，分別對應近、中、遠三種距離，以用戶設備的位置作為圓心，形成一個以r1、r2、r3為半徑的地理圍欄。

20、進一步的，步驟s4中，每個店鋪的位置通過經緯度(lati,loni)進行表示，其中，i表示店鋪的索引，lati表示店鋪i的當前緯度，loni表示店鋪i的當前經度；用戶設備與店鋪之間的距離為：r表示地球半徑(約6371公里)，δlat＝lati-lat表示店鋪與用戶設備位置之間的緯度差，δlon＝loni-lon表示店鋪與用戶設備位置之間的經度差，lat表示用戶設備的當前緯度，lon表示用戶設備的當前經度。

21、進一步的，步驟s4中，當店鋪在d≤r1、r1<d≤r2、r2<d≤r3的范圍時，顯示一層標簽且最多只顯示兩個。

22、本發明的有益效果是：

23、本發明通過將用戶需求與移動增強現實中的標簽可視化進行有效映射，同時根據用戶對店鋪的認知流程設置了不同層級標簽應該呈現的信息，極大地提升了用戶在傳統商業街中獲取店鋪信息的效率和體驗。與現有技術相比，本發明具有以下優點：

24、1、本發明利用顏色編碼、數字評分等視覺元素優化信息展示，增強了信息的可讀性和直觀性。

25、2、本發明通過適應不同設備的屏幕大小和使用距離的設計，確保了信息在各種設備上的可讀性。

26、3、本發明中所采用的地理圍欄技術根據用戶與店鋪的相對位置智能顯示信息，減少了信息的遮擋和冗余。

27、4、本發明提高了信息獲取的效率和便捷性，標簽的可視化效果符合用戶的認知，通過技術創新提升了用戶互動體驗，使數據的展示更加直觀和易于理解。
