本發明涉及聲學領域，尤其是涉及一種凹橢球面弱聚焦換能器的聲輻射力計算方法及系統。

背景技術：

1、超聲換能器是一種能夠?qū)㈦娔苻D(zhuǎn)換為超聲波能量以及將超聲波能量轉換為電能的裝置，在特定的應用場景中，換能器發出的超聲波會對物體產生作用力，即聲輻射力。在生物醫學領域，聚焦換能器的聲輻射力被用于超聲成像、超聲治療等。例如，高強度聚焦超聲治療技術利用聚焦換能器產生的高強度聲波聚焦于病變組織，通過熱效應、機械效應以及空化效應等生物學效應使病變組織變性，達到治療的目的，而在治療過程中對聲輻射力的精確控制是保證治療效果和安全性的關鍵。隨著材料科學、電子技術等的不斷發展，超聲換能器的性能不斷提升，使得聚焦換能器能夠更高效地產生聚焦聲波。例如，壓電陶瓷材料的性能不斷改進，使得換能器能夠在更高的頻率下工作，并且具有更高的能量轉換效率；新型的換能器結構設計，如聚焦超聲壓電陶瓷的凹面形狀設計，能夠更好地將超聲波聚集成細束，提高焦點處的聲強。換能器作為治療性超聲設備的核心部件，而聚焦換能器輻射的聲功率的測量對于治療的安全性和有效性非常重要，聲輻射力法是目前國際電工委員會公認的使用最多的聲功率測量方法。其中聲輻射力計算對于測量聚焦換能器發射的超聲波功率的精度有很大影響。超聲換能器大多為球面聚焦換能器、柱面聚焦換能器及環形凹面換能器，因此計算的聲輻射力也多為計算以上三種對應的聲輻射力，以上三種換能器的特點是點聚焦或線聚焦，而凹橢球面形狀使得換能器能夠?qū)崿F(xiàn)將超聲波能量集中在特定橢圓焦域區域為弱聚焦形式，提高能量密度，于前三者相比換能器的聚焦張角較小，聚焦程度相對較低，聚焦區域更大，因此上述三種換能器的聲輻射力的計算形式不使用計算凹橢球面形狀的換能器。

2、因此提供一種能夠適用于凹橢球面形狀的換能器的聲輻射力計算方法是需要解決的技術問題。

技術實現思路

1、本發明的目的就是為了克服上述現有技術存在的缺陷而提供一種凹橢球面弱聚焦換能器的聲輻射力計算方法及系統，專用于凹橢球面換能器，從橢球面兩個方向的張角進行積分，比用球面積分來近似計算更加準確。

2、本發明的目的可以通過以下技術方案來實現：

3、根據本發明的第一方面，提供了一種凹橢球面弱聚焦換能器的聲輻射力計算方法，所述的方法包括：

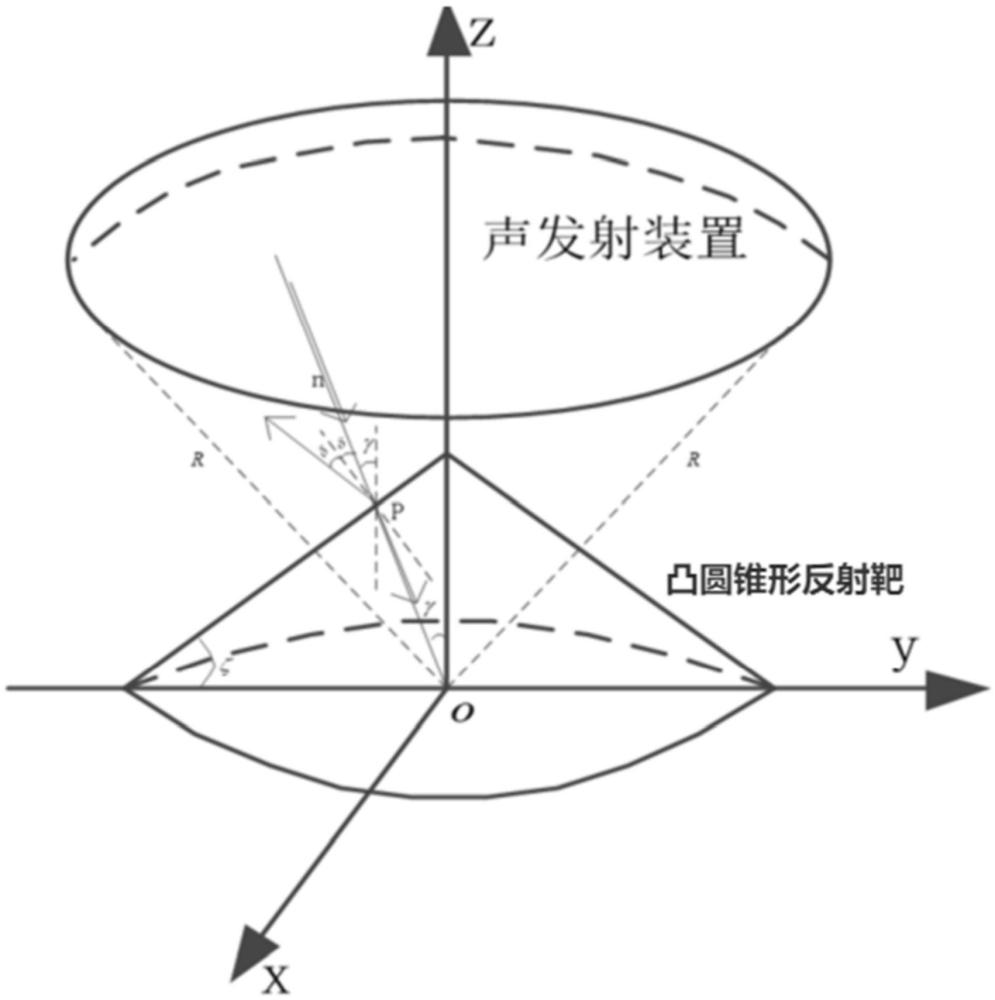

4、搭建聲輻射力測試場景：將凸圓錐形反射靶放置于換能器與焦點之間的任一位置，且所述的凸圓錐形反射靶的中軸線與所述的換能器表面的中軸線對齊，將換能器的焦點作為坐標系原點，將中軸線作為坐標系z軸，并隨機選取所述的凸圓錐形反射靶上一點作為目標點；

5、換能器單元面積計算：獲取聲波射線射入目標點的角度參數，基于所述的角度參數計算換能器單元投影面積，所述的角度參數包括換能器的半角孔徑在坐標系xz平面中的角度、半角孔徑在坐標系yz平面的角度、聲波射線與凸圓錐形反射靶表面法線的入射角以及聲波射線與z軸的角度；

6、聲輻射力求取：基于所述的單元投影面積求取換能器的聲輻射力。

7、作為優選的技術方案，所述的單元投影面積的計算方法為：

8、

9、其中，a表示換能器凹橢球面的長半軸長，b表示換能器凹橢球面的短半軸長；c表示聲速；表示與換能器的半角孔徑在坐標系xz平面中的角度和半角孔徑在坐標系yz平面的角度相關的函數，且

10、作為優選的技術方案，所述的聲輻射力求取的方法為：

11、獲取聲波射線射入目標點的聲數據，所述的聲數據包括聲強和聲速；

12、基于聲強和聲速計算單元面積內的聲輻射力，其表達式為：

13、

14、其中，f表示聲輻射力；c表示聲速；i表示聲強；γ表示聲波射線與z軸的角度；rf表示水和目標界面處的壓力反射系數，且0≤rf≤1；ζ表示凸圓錐形反射靶表面的傾斜角為ζ＝δ+γ，δ表示聲波射線與凸圓錐形反射靶表面法線的入射角，γ表示聲波射線與z軸的角度；

15、獲取單元面積和單元投影面積之間的關系，將單元面積內的聲輻射力計算轉換為計算單元投影內的聲輻射力；

16、基于所述的單元投影面積，積分計算換能器的聲輻射力。

17、作為優選的技術方案，所述的單元面積和單元投影面積之間的關系為：ids′＝i0ds，其中，i表示換能器凹橢球面上任一點的聲強；ds′表示單元面積；i0表示投影處聲強；ds表示單元投影面積。

18、作為優選的技術方案，所述的積分計算換能器的聲輻射力的方法為：

19、

20、其中，i0表示投影處聲強；c表示聲速；α表示換能器的半角孔徑在坐標系xz平面中的角度；β表示半角孔徑在坐標系yz平面的角度；γ表示聲波射線與z軸的角度；水和目標界面處的壓力反射系數，且0≤rf≤1；ζ表示凸圓錐形反射靶表面的傾斜角為ζ＝δ+γ，δ表示聲波射線與凸圓錐形反射靶表面法線的入射角，γ表示聲波射線與z軸的角度；a表示換能器凹橢球面的長半軸長，b表示換能器凹橢球面的短半軸長；c表示聲速；表示與換能器的半角孔徑在坐標系xz平面中的角度和半角孔徑在坐標系yz平面的角度相關的函數，且

21、根據本發明的第二方面，提供了一種凹橢球面弱聚焦換能器的聲輻射力計算系統，所述的系統包括聲輻射力測試裝置：用于在聲輻射力測試場景中進行聲輻射力測試，其中聲輻射力測試場景為將凸圓錐形反射靶放置于換能器與焦點之間的任一位置，且所述的凸圓錐形反射靶的中軸線與所述的換能器表面的中軸線對齊，將換能器的焦點作為坐標系原點，將中軸線作為坐標系z軸，并隨機選取所述的凸圓錐形反射靶上一點作為目標點；

22、數據采集裝置：用于采集聲輻射力測試裝置進行聲輻射力測試時產生的聲數據和角度參數；

23、聲輻射力計算模塊：基于數據采集模塊采集的聲數據和角度參數，執行上述方法的步驟實現求取換能器的聲輻射力。

24、與現有技術相比，本發明提出了一種專用于凹橢球面弱聚焦換能器的聲輻射力計算方法，從換能器凹橢球面兩個方向的張角進行面積積分，相較于現有技術中僅通過一個張角進行面積積分，且本發明方法的提出使得計算凹橢球面弱聚焦換能器的聲輻射力時無需再使用球面積分進行近似計算，增加了凹橢球面的面積計算的精度，從而提高了聲輻射力的計算精度，為分析凹橢球面弱聚焦換能器聲輻射力特點和性能提供了更有力的支持。

技術特征：

1.一種凹橢球面弱聚焦換能器的聲輻射力計算方法，其特征在于，所述的方法包括：

2.根據權利要求1所述的一種凹橢球面弱聚焦換能器的聲輻射力計算方法，其特征在于，所述的單元投影面積的計算方法為：

3.根據權利要求2所述的一種凹橢球面弱聚焦換能器的聲輻射力計算方法，其特征在于，所述的聲輻射力求取的方法為：

4.根據權利要求3所述的一種凹橢球面弱聚焦換能器的聲輻射力計算方法，其特征在于，所述的單元面積和單元投影面積之間的關系為：ids′＝i0ds，其中，i表示換能器凹橢球面上任一點的聲強；ds′表示單元面積；i0表示投影處聲強；ds表示單元投影面積。

5.根據權利要求3所述的一種凹橢球面弱聚焦換能器的聲輻射力計算方法，其特征在于，所述的積分計算換能器的聲輻射力的方法為：

6.一種凹橢球面弱聚焦換能器的聲輻射力計算系統，其特征在于，所述的系統包括聲輻射力測試裝置：用于在聲輻射力測試場景中進行聲輻射力測試，其中聲輻射力測試場景為將凸圓錐形反射靶放置于換能器與焦點之間的任一位置，且所述的凸圓錐形反射靶的中軸線與所述的換能器表面的中軸線對齊，將換能器的焦點作為坐標系原點，將中軸線作為坐標系z軸，并隨機選取所述的凸圓錐形反射靶上一點作為目標點；

7.根據權利要求6所述的一種凹橢球面弱聚焦換能器的聲輻射力計算系統，其特征在于，所述的單元投影面積的計算方法為：

8.根據權利要求7所述的一種凹橢球面弱聚焦換能器的聲輻射力計算系統，其特征在于，所述的聲輻射力求取的方法為：

9.根據權利要求8所述的一種凹橢球面弱聚焦換能器的聲輻射力計算系統，其特征在于，所述的單元面積和單元投影面積之間的關系為：ids′＝i0ds，其中，i表示換能器凹橢球面上任一點的聲強；ds′表示單元面積；i0表示投影處聲強；ds表示單元投影面積。

10.根據權利要求8所述的一種凹橢球面弱聚焦換能器的聲輻射力計算系統，其特征在于，所述的積分計算換能器的聲輻射力的方法為：

技術總結
本發明涉及一種凹橢球面弱聚焦換能器的聲輻射力計算方法及系統，所述的方法包括：搭建聲輻射力測試場景用于進行換能器聲輻射力測試；基于聲輻射力測試場景的數據計算換能器的單元面積；基于所述的單元投影面積求取換能器的聲輻射力，所述的系統用于實現上述的方法。與現有技術相比，本發明一種針對凹橢球面弱聚焦換能器的聲輻射力計算方法，為進行凹橢球面弱聚焦換能器聲輻射力特點和性能的分析提供了更有力的支持。

技術研發人員：鄒緒平,王杰文,賈東星,孫錕,陳錦標,應士君
受保護的技術使用者：上海海事大學
技術研發日：
技術公布日：2025/4/28
