本發明涉及芯棒和毛管穿芯檢測，特別涉及一種芯棒穿芯檢測方法、系統及介質。

背景技術：

1、連軋無縫鋼管的生產工藝過程涉及多個復雜工序，在軋制過程中，圓鑄坯料需先經過穿孔形成毛管，隨后將芯棒插入毛管，再通過連軋管機進行軋制最終形成鋼管，然而，在實際生產中，芯棒無法正常穿入毛管的現象時有發生，如果不能及時停止穿棒過程就會對周邊構筑物、設備及人員產生巨大的安全隱患，同時造成長時間停機，給生產造成巨大的損失，這一問題嚴重影響了生產的連續性和穩定性，給企業帶來了諸多不利影響，因此需要在芯棒插入毛管的工序中對芯棒進行檢測，以避免發生芯棒穿偏的現象。部分企業通過人工檢測來判斷芯棒穿偏情況，由于生產環境的高溫、高亮且較大震動等因素會導致人工檢測的難度增加，檢測人員難以長時間保持高度集中的注意力，從而增加了誤判的風險。

2、有鑒于此，提出本發明。

技術實現思路

1、為了解決現有人工檢測芯棒穿偏的難度大、準確率低的問題，本發明提供一種芯棒穿芯檢測方法、系統及介質。

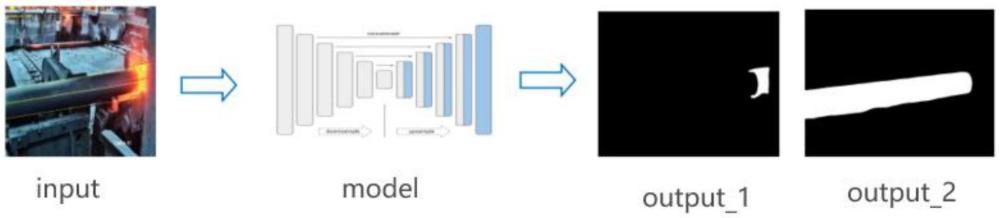

2、本發明為解決上述技術問題，提供一種芯棒穿芯檢測方法，所述檢測方法包括以下步驟：實時采集穿芯作業的圖像并抽取每幀圖像中的圖像數據；對圖像數據進行去均值歸一化處理；基于卷積神經網絡建立分割模型，并將處理后的圖像數據輸入至分割模型內，以獲得檢測目標mask圖，其中所述目標mask圖包括芯棒掩碼圖以及毛管掩碼圖；對檢測目標mask圖擬合最小外接矩形并獲得檢測目標的中心線；計算檢測目標的中心線與軌道之間的距離值，并將距離值與預設值進行比較，獲得穿芯檢測結果；其中，檢測目標包括芯棒和毛管。

3、在本發明的實施例中，在分別對檢測目標mask圖擬合最小外接矩形并獲得檢測目標的中心線的步驟中，進一步包括步驟：通過旋轉卡殼算法不斷旋轉一條包圍檢測目標的直線，同時計算直線與檢測目標的交點；在檢測目標mask圖上遍歷所有外接矩形并計算出面積最小的外接矩形，以獲得檢測目標mask圖的最小外接矩形；根據最小外接矩形中的角點坐標計算最小外接矩形中的兩條短邊的中點；結合兩條短邊的中點并利用兩點式直線方程計算檢測目標的中心線；其中根據芯棒擬合最小外接矩形后獲得芯棒中心線，根據毛管擬合最小外接矩形后獲得毛管中心線。

4、在本發明的實施例中，在計算檢測目標的中心線與軌道之間的距離值，并將距離值與預設值進行比較，獲得穿芯檢測結果的步驟中，進一步包括步驟：基于芯棒中心線計算與軌道之間的第一距離值；基于毛管中心線計算與軌道之間的第二距離值；計算第一距離值和第二距離值之間差值的絕對值；將差值與預設值進行比較，獲得穿芯檢測結果。

5、在本發明的實施例中，獲得的穿芯檢測結果包括：當絕對值大于預設值時，確定芯棒和毛管會發生穿偏，同時發出穿偏預警；當絕對值小于等于預設值時，確定芯棒和毛管不會發生穿偏。

6、在本發明的實施例中，在去均值歸一化處理的步驟中進一步包括步驟：通過均值計算公式計算圖像數據中所有圖像在每個通道上的均值；通過標準差計算公式計算圖像數據中所有圖像在每個通道上的標準差；通過去均值歸一化計算公式對在每個通道上對每幀圖像的每個像素進行歸一化操作；其中，均值的計算公式為標準差計算公式為去均值歸一化處理的公式為：

7、在本發明的實施例中，在實時采集穿芯作業的圖像之前，進一步包括步驟：基于目標檢測算法從圖像數據中檢測位于軌道兩側的芯棒特征和毛管特征；當檢測到芯棒特征在軌道上朝向毛管特征移動時觸發穿芯檢測動作。

8、在本發明的實施例中，在判斷芯棒和毛管發生穿偏之后還包括步驟：將穿芯檢測結果傳輸至plc控制器并利用plc控制器控制穿芯設備暫停穿芯作業。

9、本發明為解決現有技術中的問題，還提供一種芯棒穿芯檢測系統，應用于上述的穿芯檢測方法，包括：所述穿芯檢測系統包括穿芯設備、plc控制器、圖像采集模塊、圖像處理模塊、目標檢測模塊以及結果預測模塊；所述穿芯設備上設置有用于傳送芯棒的軌道，所述軌道的一端設置有毛管；所述plc控制器通過目標檢測模塊與所述穿芯設備電連接，以根據所述目標檢測模塊的檢測結果控制所述穿芯設備的運行；所述圖像采集模塊被配置為實時采集穿芯作業的圖像并通過對圖像進行解碼抽取每幀的圖像數據；所述圖像處理模塊被配置為對圖像數據進行去均值歸一化處理；所述目標檢測模塊被配置為從處理后的圖像數據中獲得檢測目標；所述結果預測模塊通過計算檢測目標的中心線與軌道之間的距離值，并將距離值與預設值進行比較，獲得穿芯檢測結果；其中，檢測目標包括芯棒和毛管。

10、在本發明的實施例中，所述圖像采集模塊上設置有紅外濾波片，所述圖像采集模塊透過所述紅外濾波片實時采集穿芯作業的圖像。

11、本發明為解決現有技術中的問題，還提供一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質存儲有一個或者多個程序，一個或多個所述程序可被一個或者多個處理器執行，以實現上述的穿芯檢測方法。

12、相比現有技術，本發明的有益效果在于：

13、本發明實施例所提供離線標定裝置以及方法，包括至少以下技術效果：

14、通過實時采集穿芯設備的圖像數據，并通過對圖像數據進行去均值歸一化處理，以提高圖像數據的穩定性和可比性，提高后續進行穿偏檢測的檢測精度，在處理后的圖像數據中，通過先識別出檢測目標mask圖，然后從檢測目標mask圖中識別出檢測目標的中心線，并通過計算檢測目標的中心線與軌道之間的距離值，最后將預設值與距離值進行比較以得出芯棒的穿芯檢測結果，整個檢測過程無需人工參與，減少了人工檢測的主觀性和誤差，提高了檢測的一致性和可靠性，可實現對芯棒的自動化穿芯檢測，降低檢測難度，提高檢測準確率，能夠適應大規模、連續化的生產需求生產自動化水平。

15、本發明實施例的其他特征和優點將在隨后的具體實施實施例部分予以說明。

技術特征：

1.一種芯棒穿芯檢測方法，其特征在于，所述檢測方法包括以下步驟：

2.根據權利要求1所述的芯棒穿芯檢測方法，其特征在于，在分別對檢測目標mask圖擬合最小外接矩形并獲得檢測目標的中心線的步驟中，進一步包括步驟：

3.根據權利要求2所述的芯棒穿芯檢測方法，其特征在于，在計算檢測目標的中心線與軌道之間的距離值，并將距離值與預設值進行比較，獲得穿芯檢測結果的步驟中，進一步包括步驟：

4.根據權利要求3所述的芯棒穿芯檢測方法，其特征在于，獲得的穿芯檢測結果包括：

5.根據權利要求1所述的芯棒穿芯檢測方法，其特征在于，在去均值歸一化處理的步驟中進一步包括步驟：

6.根據權利要求1所述的芯棒穿芯檢測方法，其特征在于，在實時采集穿芯作業的圖像之前，進一步包括步驟：

7.根據權利要求1所述的芯棒穿芯檢測方法，其特征在于，在判斷芯棒和毛管發生穿偏之后還包括步驟：

8.一種芯棒穿芯檢測系統，應用于如權利要求1-7任一項所述的穿芯檢測方法，其特征在于，包括：所述穿芯檢測系統包括穿芯設備、plc控制器、圖像采集模塊、圖像處理模塊、目標檢測模塊以及結果預測模塊；

9.根據權利要求1所述的芯棒穿芯檢測系統，其特征在于，所述圖像采集模塊上設置有紅外濾波片，所述圖像采集模塊透過所述紅外濾波片實時采集穿芯作業的圖像。

10.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質存儲有一個或者多個程序，一個或多個所述程序可被一個或者多個處理器執行，以實現如權利要求1-7任一項所述的穿芯檢測方法。

技術總結
一種芯棒穿芯檢測方法、系統及介質，所述檢測方法包括以下步驟：實時采集穿芯作業的圖像并抽取每幀圖像中的圖像數據；對圖像數據進行去均值歸一化處理；基于卷積神經網絡建立分割模型，并將處理后的圖像數據輸入至分割模型內，以獲得檢測目標mask圖，其中目標mask圖包括芯棒掩碼圖以及毛管掩碼圖；對檢測目標mask圖擬合最小外接矩形并獲得檢測目標的中心線；計算檢測目標的中心線與軌道之間的距離值，并將距離值與預設值進行比較，獲得穿芯檢測結果；其中，檢測目標包括芯棒和毛管，本發明的技術方案能夠在芯棒穿芯檢測作業中減少人工檢測的主觀性和誤差，提高檢測的一致性和可靠性，可實現對芯棒的自動化穿芯檢測，降低檢測難度，提高檢測準確率。

技術研發人員：危清清,賈文浩,侯平銀,孫銀健,譚勝虎
受保護的技術使用者：湖南瓦特曼機器人科技有限公司
技術研發日：
技術公布日：2025/4/24
