本技術涉及區塊鏈的智能溯源系統，尤其是一種基于區塊鏈的智能溯源系統。

背景技術：

1、現有中國專利公開號為(cn215522674u)，公開了一種榴蓮產銷用區塊鏈溯源裝置，包括底座，所述底座頂部一邊的前端設置有控制器，所述底座的底部從左到右分別設置有第一蝸桿和第二蝸桿，所述第二蝸桿的一端固定連接在電機的輸出端，所述第一蝸桿和第二蝸桿的另一端相互連接，所述底座頂部的兩端均固定連接有豎板，所述豎板的后端均固定連接在后板的前端，所述豎板內的頂部均轉動連接有螺桿，所述螺桿外周的底端均固定連接有蝸輪，所述螺桿外周的中部均螺紋連接有滑塊，所述滑塊的另一側均貫穿豎板內側的開槽并固定連接在溯源設備的側邊。

2、但是上述專利的結構較為復雜，功能單一實用場景較少。

技術實現思路

1、本實用新型要解決的技術問題是：為了克服上述中存在的問題，提供了一種基于區塊鏈的智能溯源系統，其解決了上述等問題。

2、本實用新型解決其技術問題是采取以下技術方案實現的：

3、一種基于區塊鏈的智能溯源系統，包括一個機箱，在所述機箱的上端螺栓固定設有調節架，在所述調節架上轉動設有螺紋調節桿并且其端固定設有一個回轉盤用于手持使用，在所述調節架上還固定設有兩個第一滑動光桿，與所述螺紋調節桿螺紋連接設有一個支撐架，并且在所述支撐架上固定設有一個調節掃描臂，所述調節掃描臂包括調節套以及固定在所述調節套內的磁性滑套，在所述調節套內滑動設有滑動光桿，所述滑動光桿與磁性滑套相互磁吸，并且在所述滑動光桿的尾端固定設有尾端限位套，在所述滑動光桿的前端設有一個掃描采集頭用于裁剪溯源二維碼，所述掃描采集頭連接的信號線穿過所述滑動光桿后與設置在所述機箱內的處理器連接，在所述機箱上還固定設有用于顯示溯源信息的溯源數據顯示器，在所述機箱的上端面鉸接設有一個置物蓋板。

4、優選的，在所述置物蓋板和所述機箱的上端面之間還通過螺栓連接固定設有鎖接件，通過所述鎖接件對所述置物蓋板進行固定限位。

5、優選的，在所述機箱的前端設有一個置貨口用于供貨物放置，在較重的商品時，可將所述置物蓋板翻轉，然后將貨物卡入所述置貨口內進而通過所述掃描采集頭進行掃描。

6、優選的，為了便于移動，在所述機箱的下端面四角螺栓固定設有移動輪。

7、優選的，在所述機箱的側邊固定設有用于換氣的散熱部，用于對所述機箱內的處理主機進行散熱。

8、優選的，所述滑動光桿的前端由螺栓固定設有磁吸端塊，并且在所述掃描采集頭的尾端由螺栓固定設有磁吸回轉套，所述磁吸回轉套轉動插裝在所述磁吸端塊內并且與其磁吸，通過轉動可調節所述掃描采集頭的朝向，并且能通過磁吸力進行直接鎖定位置。

9、本實用新型的優點和積極效果是：

10、本裝置能通過螺桿轉動調節調整掃描采集頭的高度，并可通過拉伸滑動光桿調節所述掃描采集頭的前后位置，還可以通過轉動所述磁吸回轉套調整所述掃描采集頭的掃描方向，調節能力更強，另外對于重物可以將鎖接件取下然后將所述置物蓋板放下，這樣可將貨物置于所述置貨口內即可通過所述掃描采集頭進行掃描進行溯源，無需搬上搬下。

技術特征：

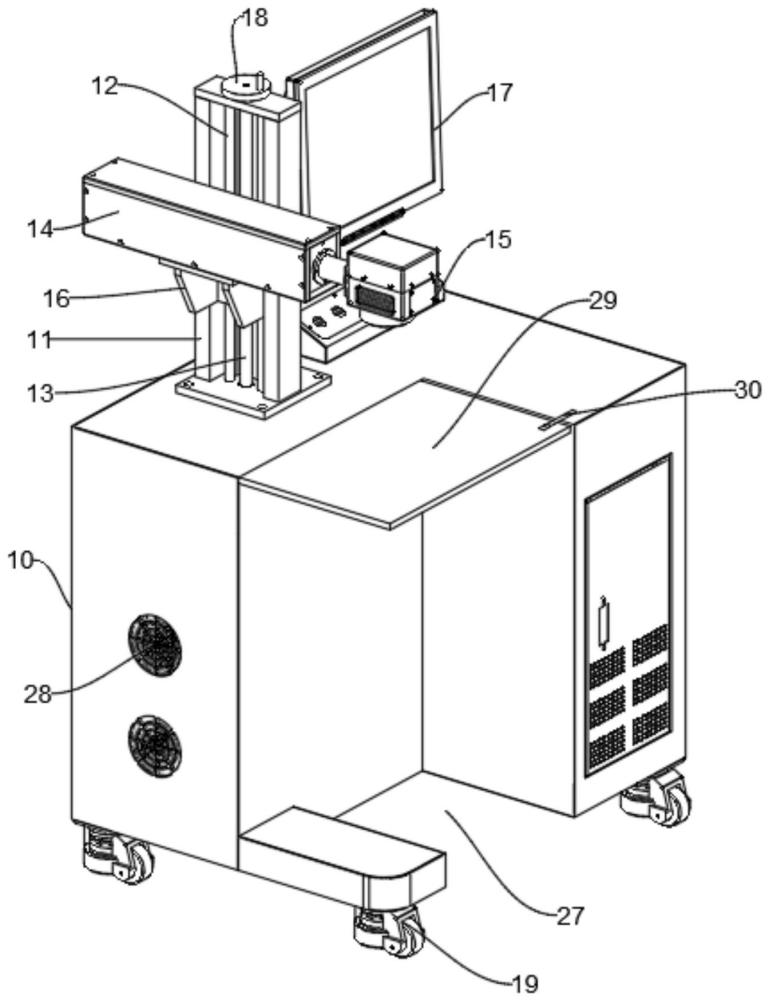

1.一種基于區塊鏈的智能溯源系統，包括一個機箱(10)，其特征在于：在所述機箱(10)的上端螺栓固定設有調節架(11)，在所述調節架(11)上轉動設有螺紋調節桿(13)并且其端固定設有一個回轉盤(18)用于手持使用，在所述調節架(11)上還固定設有兩個第一滑動光桿(12)，與所述螺紋調節桿(13)螺紋連接設有一個支撐架(16)，并且在所述支撐架(16)上固定設有一個調節掃描臂(14)，所述調節掃描臂(14)包括調節套(20)以及固定在所述調節套(20)內的磁性滑套(23)，在所述調節套(20)內滑動設有滑動光桿(24)，所述滑動光桿(24)與磁性滑套(23)相互磁吸，并且在所述滑動光桿(24)的尾端固定設有尾端限位套(22)，在所述滑動光桿(24)的前端設有一個掃描采集頭(15)用于裁剪溯源二維碼，所述掃描采集頭(15)連接的信號線(21)穿過所述滑動光桿(24)后與設置在所述機箱(10)內的處理器連接，在所述機箱(10)上還固定設有用于顯示溯源信息的溯源數據顯示器(17)，在所述機箱(10)的上端面鉸接設有一個置物蓋板(29)。

2.根據權利要求1所述的一種基于區塊鏈的智能溯源系統，其特征在于：在所述置物蓋板(29)和所述機箱(10)的上端面之間還通過螺栓連接固定設有鎖接件(30)，通過所述鎖接件(30)對所述置物蓋板(29)進行固定限位。

3.根據權利要求2所述的一種基于區塊鏈的智能溯源系統，其特征在于：在所述機箱(10)的前端設有一個置貨口(27)用于供貨物放置，在較重的商品時，可將所述置物蓋板(29)翻轉，然后將貨物卡入所述置貨口(27)內進而通過所述掃描采集頭(15)進行掃描。

4.根據權利要求3所述的一種基于區塊鏈的智能溯源系統，其特征在于：為了便于移動，在所述機箱(10)的下端面四角螺栓固定設有移動輪(19)。

5.根據權利要求4所述的一種基于區塊鏈的智能溯源系統，其特征在于：在所述機箱(10)的側邊固定設有用于換氣的散熱部(28)，用于對所述機箱(10)內的處理主機進行散熱。

6.根據權利要求5所述的一種基于區塊鏈的智能溯源系統，其特征在于：所述滑動光桿(24)的前端由螺栓固定設有磁吸端塊(25)，并且在所述掃描采集頭(15)的尾端由螺栓固定設有磁吸回轉套(26)，所述磁吸回轉套(26)轉動插裝在所述磁吸端塊(25)內并且與其磁吸，通過轉動可調節所述掃描采集頭(15)的朝向，并且能通過磁吸力進行直接鎖定位置。

技術總結
本技術涉及區塊鏈的智能溯源系統技術領域，公開了一種基于區塊鏈的智能溯源系統，本技術包括一個機箱，在所述機箱的上端螺栓固定設有調節架，在所述調節架上轉動設有螺紋調節桿并且其端固定設有一個回轉盤用于手持使用，在所述調節架上還固定設有兩個滑動光桿，與所述螺紋調節桿螺紋連接設有一個支撐架，并且在所述支撐架上固定設有一個調節掃描臂，所述調節掃描臂包括調節套以及固定在所述調節套內的磁性滑套，在所述調節套內滑動設有滑動光桿。本技術能通過螺桿轉動調節調整掃描采集頭的高度，并可通過拉伸滑動光桿調節所述掃描采集頭的前后位置，還可以通過轉動所述磁吸回轉套調整所述掃描采集頭的掃描方向，調節能力更強。

技術研發人員：沈永杰
受保護的技術使用者：沈永杰
技術研發日：20240318
技術公布日：2025/4/28
