本技術涉及信號測量，特別是涉及一種主板、子卡和電子設備。

背景技術：

1、傳統測試測量儀器龐大、笨重且功能單一。隨著模塊化硬件標準日趨完善和普及，使得越來越多的測試測量儀器開始使用模塊化的平臺。模塊化的測試測量平臺不像傳統的測試儀器，其可以容納更多的功能模塊，且能共用一個電源系統，一定程度上節約了資源和成本。

2、混合信號測試儀器中包含多個數字與模擬子卡，通常需要多個子卡同時工作，在進行模擬數字轉換(analog-to-digital?converter，adc)及數字模擬轉換(digital-to-analog?converter，dac)測試時，同步采樣系統要求各子卡的時鐘之間實現同步。模塊化測試測量儀器同時進行信號發生與采集，要求信號發生器與信號采集器的時鐘之間實現同步。例如，在在利用多臺儀器實現分布式測量場景中，多臺儀器之間級聯也要求時鐘同步。

技術實現思路

1、本公開實施例提供一種主板、子卡和電子設備。

2、根據本公開實施例的第一方面，提出了一種第一主板，所述第一主板用于連接至少一個子卡；

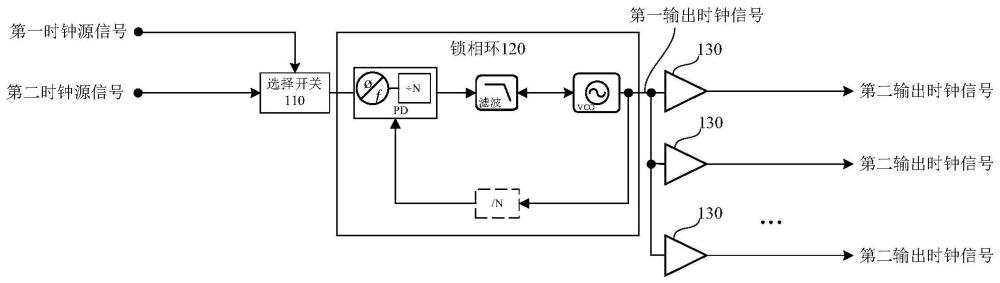

3、所述第一主板包括：選擇開關、鎖相環和至少一個第一時鐘緩沖器，其中，

4、所述選擇開關的輸出端與所述鎖相環的輸入端連接，所述選擇開關用于選通所述選擇開關的多個輸入端之一和所述選擇開關的輸出端，其中，所述選擇開關的多個輸入端分別用于輸入第一時鐘源信號和第二時鐘源信號，其中，所述第一時鐘源信號是所述第一主板的時鐘源產生的，所述第二時鐘源信號是所述子卡的時鐘源產生的；

5、所述鎖相環的輸出端連接所述第一時鐘緩沖器的輸入端，所述鎖相環用于向所述第一時鐘緩沖器輸出第一輸出時鐘信號；

6、所述第一時鐘緩沖器用于緩沖所述第一輸出時鐘信號，向所述子卡輸出第二輸出時鐘信號，其中，一個所述第一時鐘緩沖器對應于一個所述子卡。

7、在一些實施例中，所述選擇開關的多個輸入端之一還用于輸入第三時鐘源信號，其中，所述第三時鐘源信號是第二主板的時鐘源產生的。

8、在一些實施例中，所述第一主板還包括：至少一個設置于所述第一時鐘緩沖器和所述子卡之間的第一分頻器，其中，一個所述第一分頻器對應于一個所述第一時鐘緩沖器；

9、所述第一分頻器，用于由所述第一時鐘緩沖器緩沖的第一輸出時鐘信號進行m分頻，將完成m分頻得到的第二輸出時鐘信號輸出給所述子卡使用。

10、在一些實施例中，所述鎖相環包括：第二分頻器；

11、所述第二分頻器用于對所述第一輸出時鐘信號進行n分頻得到第三輸出時鐘信號，其中，所述第三輸出時鐘信號用于輸出到第三主板，n為大于或等于1的整數。

12、在一些實施例中，所述第三輸出時鐘信號作為所述鎖相環的頻率反饋信號輸入到所述鎖相環的鑒相器中。

13、在一些實施例中，所述第一主板還包括以下至少一項：

14、第二時鐘緩沖器，用于對輸出到所述第三主板的所述第三輸出時鐘信號進行緩沖；

15、濾波器，用于對輸出到所述第三主板的所述第三輸出時鐘信號進行濾波。

16、根據本公開實施例的第二方面，提出了一種子卡，其特征在于，所述子卡用于連接第一主板；

17、所述子卡包括時鐘源，用于產生第二時鐘源信號，所述第二時鐘源信號用于輸出到所述第一主板；

18、所述子卡，用于接收所述第一主板輸出的第二輸出時鐘信號，其中，所述第二輸出時鐘信號是由所述第一主板的鎖相環輸出的第一輸出時鐘信號，通過所述第一主板的第一時鐘緩沖器緩沖后得到的；其中，所述鎖相環的輸入端與所述第一主板的選擇開關的輸出端連接，所述選擇開關的輸出端與所述選擇開關選通的所述選擇的多個輸入端之一連接，其中，所述選擇開關的多個輸入端分別用于輸入第一時鐘源信號和所述第二時鐘源信號，其中，所述第一時鐘源信號是所述第一主板的時鐘源產生的。

19、在一些實施例中，所述選擇開關的多個輸入端之一還用于輸入第三時鐘源信號，其中，所述第三時鐘源信號是第二主板的時鐘源產生的。

20、在一些實施例中，所述第二輸出時鐘信號是由所述鎖相環輸出的第一輸出時鐘信號通過所述第一主板的第一時鐘緩沖器緩沖，并通過所述第一主板上的第一分頻器進行m分頻后得到的，其中，m為大于或等于1的整數。

21、根據本公開實施例的第三方面，提出了一種電子設備，所述電子設備包含以下至少一項：

22、第一方面所述的第一主板；

23、第二方面所述的子卡。

24、根據本公開實施例，公開一種第一主板，所述第一主板用于連接至少一個子卡；所述第一主板還包括：選擇開關、鎖相環和至少一個第一時鐘緩沖器，其中，所述選擇開關的輸出端與所述鎖相環的輸入端連接，所述選擇開關用于選通所述選擇開關的多個輸入端之一和所述選擇開關的輸出端，其中，所述選擇開關的多個輸入端分別用于輸入第一時鐘源信號和第二時鐘源信號，其中，所述第一時鐘源信號是所述第一主板的時鐘源產生的，所述第二時鐘源信號是所述子卡的時鐘源產生的；所述鎖相環的輸出端連接所述第一時鐘緩沖器的輸入端，所述鎖相環用于向所述第一時鐘緩沖器輸出第一輸出時鐘信號；所述第一時鐘緩沖器用于緩沖所述第一輸出時鐘信號，向所述子卡輸出第二輸出時鐘信號，其中，一個所述第一時鐘緩沖器對應于一個所述子卡。如此，主板通過選擇開關選擇時鐘源信號，并通過鎖相環和時鐘緩沖器鎖定輸出到子卡的時鐘信號的相位，一方面，提高了選擇時鐘源信號的靈活性，滿足不同場景需求，另一方面，實現了輸出到各子卡時鐘信號的同步，再一方面，子卡上性能參數較高時鐘源信號可以作為第一主板的時鐘源，提高時鐘質量，又使得整個系統時鐘同源，滿足同步需求。

技術特征：

1.一種主板，其特征在于，所述主板包括第一主板，所述第一主板用于連接至少一個子卡；

2.根據權利要求1所述的主板，其特征在于，所述選擇開關的多個輸入端之一還用于輸入第三時鐘源信號，其中，所述第三時鐘源信號是第二主板的時鐘源產生的。

3.根據權利要求1所述的主板，其特征在于，所述第一主板還包括：至少一個設置于所述第一時鐘緩沖器和所述子卡之間的第一分頻器，其中，一個所述第一分頻器對應于一個所述第一時鐘緩沖器；

4.根據權利要求1至3任一項所述的主板，其特征在于，所述鎖相環包括：第二分頻器；

5.根據權利要求4所述的主板，其特征在于，

6.根據權利要求4所述的主板，其特征在于，所述第一主板還包括以下至少一項：

7.一種子卡，其特征在于，所述子卡用于連接第一主板；

8.根據權利要求7所述的子卡，其特征在于，所述選擇開關的多個輸入端之一還用于輸入第三時鐘源信號，其中，所述第三時鐘源信號是第二主板的時鐘源產生的。

9.根據權利要求7所述的子卡，其特征在于，所述第二輸出時鐘信號是由所述鎖相環輸出的第一輸出時鐘信號通過所述第一主板的第一時鐘緩沖器緩沖，并通過所述第一主板上的第一分頻器進行m分頻后得到的，其中，m為大于或等于1的整數。

10.一種電子設備，其特征在于，所述電子設備包含以下至少一項：

技術總結
本公開實施例提供一種主板、子卡和電子設備。第一主板包括：選擇開關、鎖相環和至少一個第一時鐘緩沖器，選擇開關的輸出端與鎖相環的輸入端連接，選擇開關用于選通選擇開關的多個輸入端之一和選擇開關的輸出端，其中，選擇開關的多個輸入端分別用于輸入第一時鐘源信號和第二時鐘源信號，第一時鐘源信號是第一主板的時鐘源產生的，第二時鐘源信號是子卡的時鐘源產生的；鎖相環的輸出端連接第一時鐘緩沖器的輸入端，鎖相環用于向第一時鐘緩沖器輸出第一輸出時鐘信號；第一時鐘緩沖器用于緩沖第一輸出時鐘信號，向子卡輸出第二輸出時鐘信號，一個第一時鐘緩沖器對應于一個子卡。

技術研發人員：張程程,何毅軍,楊凱,王悅
受保護的技術使用者：普源精電科技股份有限公司
技術研發日：20240410
技術公布日：2025/4/28
