本技術屬于結構穩定的容災備份一體機相關，具體涉及一種結構穩定的容災備份一體機。

背景技術：

1、容災備份一體機是一種集成了災備和備份功能的設備，可以同時實現數據備份和災難恢復的功能，這種設備通常集成了備份軟件、存儲設備以及災難恢復工具，能夠幫助組織快速備份數據并在發生災難時迅速恢復數據，保障數據安全和業務連續性，容災備份一體機通常具有高可靠性、高性能和易管理等特點，是企業信息化建設中重要的設備之一。

2、容災備份一體機在進行使用時，灰塵和雜物很容易從防護板中的縫隙進入到機體的內部位置處，這樣清理起來就需要花費時間。

技術實現思路

1、本實用新型的目的在于提供一種結構穩定的容災備份一體機，以解決上述背景技術中提出的容災備份一體機在進行使用時，灰塵和雜物很容易從防護板中的縫隙進入到機體的內部位置處，這樣清理起來就需要花費時間的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種結構穩定的容災備份一體機，包括主機體，所述主機體的前端在位于左側位置處設置有用于與usb連接的usb插口，所述主機體的前端在位于中間位置處設置有硬盤位，所述主機體在接通電源后按壓前端右側位置處的電源按鍵可啟動工作，所述主機體的后端在位于左側位置處設置有用于接入網絡的網口插口，所述主機體的后端在位于右側位置處設置有與電源接通的電源插口，所述主機體的后端在位于右側位置處安裝有防護板；

3、所述防護板通過上下兩端位置處的固定塊與主機體進行連接，所述主機體的后端位置處設置有用于與固定塊進行卡接的z型槽，所述z型槽的內部位置處固定有彈簧b，所述彈簧b的下端位置處固定有弧形卡扣，所述防護板的上端位置處固定有控制其進行轉動的手柄a，所述防護板的下端位置處套接有底部防護蓋，所述底部防護蓋通過固定在下端位置處的手柄b來控制與防護板的安裝和拆卸，所述底部防護蓋的內部位置處放置有防塵棉，所述防護板的內部位置處固定有彈簧a。

4、優選的，所述主機體的內部位置處由硬盤位、熱插拔風扇、cpu內存位和電源位等組成。

5、優選的，所述電源按鍵在插入電源線后可與外部電源進行接通，所述主機體接通電源后按壓電源按鍵即可啟動工作。

6、優選的，所述主機體的上端位置處設置有散熱孔，所述網口插口使得主機體可接通網絡。

7、優選的，所述手柄a可控制防護板進行轉動，所述防護板與主機體進行安裝時將固定塊對準z型槽。

8、優選的，所述固定塊沿著z型槽可移動到最內部位置處，所述弧形卡扣通過彈簧b的彈性力將固定塊卡接在z型槽的最內側位置處。

9、優選的，所述底部防護蓋通過螺紋結構與防護板進行安裝，所述底部防護蓋通過手柄b來控制與防護板的安裝和拆卸。

10、優選的，所述底部防護蓋的后端位置處設置有兩個弧形結構的空氣流通孔，所述底部防護蓋的內部位置處放置有防塵棉。

11、優選的，所述底部防護蓋與防護板的安裝使得彈簧a對防塵棉進行擠壓。

12、與現有技術相比，本實用新型提供了一種結構穩定的容災備份一體機，具備以下有益效果：

13、1、本裝置在防護板的內部位置處安裝有底部防護蓋，在底部防護蓋的內壁位置處放置有防塵棉，當底部防護蓋與防護板進行安裝時，防護板內部位置處的彈簧a與防塵棉緊密貼合，底部防護蓋后端位置處的通風孔使得氣流可以流通，防護棉可阻止雜物和灰塵進入到內部位置處，當使用完成后打開底部防護蓋進行清理即可，這樣使用起來更高效。

14、2、在主機體的后端位置處設置有z型槽，防護板上下兩端位置處的固定塊卡接在z型槽的內部位置處可與主機體進行安裝，在安裝時將固定塊插入到z型槽的內部位置處，沿著z型槽移動到最內側位置處，弧形卡扣通過彈簧b與固定塊緊密貼合，這樣在安裝時防止防護板出現晃動。

技術特征：

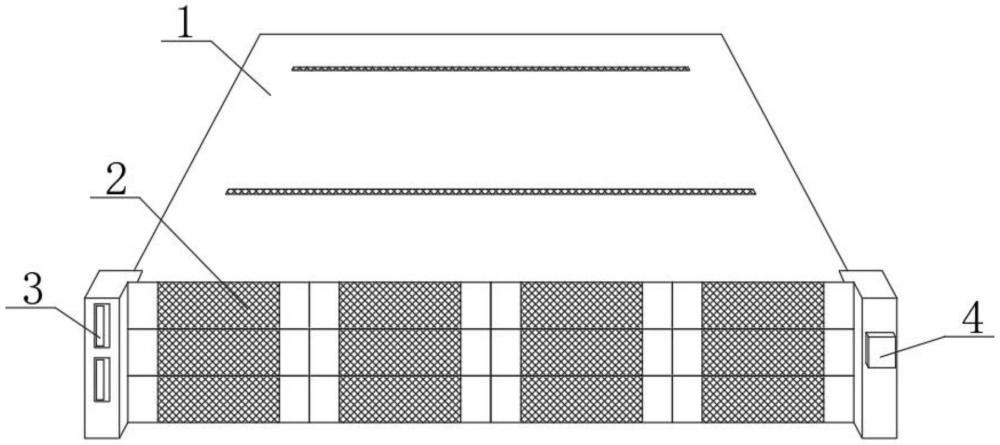

1.一種結構穩定的容災備份一體機，其特征在于，包括主機體(1)，所述主機體(1)的前端在位于左側位置處設置有用于與usb連接的usb插口(3)，所述主機體(1)的前端在位于中間位置處設置有硬盤位(2)，所述主機體(1)在接通電源后按壓前端右側位置處的電源按鍵(4)可啟動工作，所述主機體(1)的后端在位于左側位置處設置有用于接入網絡的網口插口(5)，所述主機體(1)的后端在位于右側位置處設置有與電源接通的電源插口(8)，所述主機體(1)的后端在位于右側位置處安裝有防護板(6)；

2.根據權利要求1所述的一種結構穩定的容災備份一體機，其特征在于：所述電源按鍵(4)在插入電源線后可與外部電源進行接通，所述主機體(1)接通電源后按壓電源按鍵(4)即可啟動工作。

3.根據權利要求1所述的一種結構穩定的容災備份一體機，其特征在于：所述主機體(1)的上端位置處設置有散熱孔，所述網口插口(5)使得主機體(1)可接通網絡。

4.根據權利要求1所述的一種結構穩定的容災備份一體機，其特征在于：所述手柄a(9)可控制防護板(6)進行轉動，所述防護板(6)與主機體(1)進行安裝時將固定塊(10)對準z型槽(7)。

5.根據權利要求4所述的一種結構穩定的容災備份一體機，其特征在于：所述固定塊(10)沿著z型槽(7)可移動到最內部位置處，所述弧形卡扣(16)通過彈簧b(15)的彈性力將固定塊(10)卡接在z型槽(7)的最內側位置處。

6.根據權利要求1所述的一種結構穩定的容災備份一體機，其特征在于：所述底部防護蓋(11)通過螺紋結構與防護板(6)進行安裝，所述底部防護蓋(11)通過手柄b(12)來控制與防護板(6)的安裝和拆卸。

7.根據權利要求6所述的一種結構穩定的容災備份一體機，其特征在于：所述底部防護蓋(11)的后端位置處設置有兩個弧形結構的空氣流通孔，所述底部防護蓋(11)的內部位置處放置有防塵棉(14)。

8.根據權利要求7所述的一種結構穩定的容災備份一體機，其特征在于：所述底部防護蓋(11)與防護板(6)的安裝使得彈簧a(13)對防塵棉(14)進行擠壓。

技術總結
本技術公開了一種結構穩定的容災備份一體機，包括主機體，所述主機體的前端在位于左側位置處設置有用于與USB連接的USB插口，所述主機體的前端在位于中間位置處設置有硬盤位，所述主機體在接通電源后按壓前端右側位置處的電源按鍵可啟動工作，所述底部防護蓋的內部位置處放置有防塵棉，所述防護板的內部位置處固定有彈簧A，本裝置在防護板的內部位置處安裝有底部防護蓋，在底部防護蓋的內壁位置處放置有防塵棉，防護板內部位置處的彈簧A與防塵棉緊密貼合，底部防護蓋后端位置處的通風孔使得氣流可以流通，防護棉可阻止雜物和灰塵進入到內部位置處，當使用完成后打開底部防護蓋進行清理即可，這樣使用起來更高效。

技術研發人員：章晴,葉林昊,丁方明,章江海
受保護的技術使用者：江蘇睿諾技術有限公司
技術研發日：20240416
技術公布日：2025/3/20
