本技術涉及靜脈識別采集器，具體地說，涉及一種非接觸式掌靜脈識別移動采集器。

背景技術：

1、一種非接觸式掌靜脈識別移動采集器是一種利用手掌靜脈識別技術原理進行工作的電子設備，主要用于門禁機、考勤、訂餐、快遞收發、出入管理、消費等領域。它可以在無需接觸的情況下，通過近紅外光照射手掌，獲取手掌靜脈的圖像，并通過一系列算法進行特征提取和比對，以實現身份認證。掌靜脈識別是靜脈識別的一種，屬于生物識別技術。它基于人體手掌的毛細血管對紅外線的較強吸收性，利用近紅外光照射手掌后，手掌圖形在皮下靜脈處呈現較暗的紋路。通過紅外線ccd攝像頭獲取手指、手掌、手背靜脈的圖像，將靜脈的數字圖像存貯在計算機系統中，并將特征值存儲。

2、現有的非接觸式掌靜脈識別儀在持續使用中，長期積累的鏡頭灰塵往往成為識別精度的隱形殺手，可能導致識別誤差增大，甚至嚴重影響識別的準確性。同時，顯示屏也易受塵埃侵襲，并容易留下使用者的指紋和各種生物殘留物，這不僅影響了設備的外觀整潔，更在人機交互的過程中，對使用者的衛生健康構成潛在威脅。因此，對于非接觸式掌靜脈識別儀的日常維護和清潔工作顯得尤為重要。

3、所以，亟需提供一種非接觸式掌靜脈識別移動采集器，以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種非接觸式掌靜脈識別移動采集器，以解決背景技術中提出的現有的掌靜脈采集器易受鏡頭灰塵和顯示屏污染導致識別精度下降和衛生健康風險的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種非接觸式掌靜脈識別移動采集器，包括支架，所述支架上設置有采集器本體。

3、為了解決現有的掌靜脈采集器易受鏡頭灰塵和顯示屏污染導致識別精度下降和衛生健康風險的問題，所述支架上設置有雷達探測結構和伺服電機，所述伺服電機的輸出端通過傳動組件與擦拭機構相連接，所述擦拭機構包括往復絲桿，所述往復絲桿一端與所述傳動組件固定連接，另一端與所述支架轉動連接，所述往復絲桿上螺紋連接有移動板，且所述移動板與限位桿滑動連接，所述限位桿固定安裝在所述支架上，所述移動板底端設置有移動臂，所述移動臂底端轉動連接有更換棒組件；所述移動臂上段設置有消毒組件。通過設置雷達探測機構，可以偵測到有人靠近時通過智能互聯啟動伺服電機控制擦拭機構和消毒組件，方便在進行掌靜脈識別前對設備進行消毒擦拭；設置伺服電機可以通過智能互聯更好地控制動力輸出，進而有效地控制對設備的擦拭；而擦拭機構通過傳動組件的錐齒輪進而控制往復絲桿的轉動，方便動力方向的轉換，同時往復絲桿的轉動在限位桿的作用下使得移動板只能前后往復的移動，進而可以更高效地帶動更換棒組件對設備進行往復，提高擦拭清洗的效果；而設置消毒組件，可以在移動臂移動的同時對設備進行噴灑消毒，保障使用者的衛生健康；最終能夠有效的解決現有的掌靜脈采集器易受鏡頭灰塵和顯示屏污染導致識別精度下降和衛生健康風險的問題。

4、作為本技術方案的進一步改進，所述傳動組件包括第一錐齒輪，所述第一錐齒輪與所述伺服電機的輸出端相連接，所述第一錐齒輪與第二錐齒輪相嚙合，且所述第二錐齒輪與所述往復絲桿固定連接。

5、作為本技術方案的進一步改進，所述更換棒組件包括更換棒，所述更換棒頂端固定連接有自鎖組件，所述更換棒通過所述自鎖組件與所述移動臂轉動連接。通過設置更換棒，方便定期對更換棒進行更換，進一步提高設備的衛生安全。

6、作為本技術方案的進一步改進，所述自鎖組件包括限位筒，所述限位筒固定連接在所述更換棒頂端內，所述限位筒兩端滑動連接有限位塊，所述限位塊位于所述限位筒內的兩端上固定連接有彈簧。通過設置自鎖組件，方便在更換更換棒時，只需按動兩端的限位塊即可實現快速地拆卸和更換安裝，提高效率。

7、作為本技術方案的進一步改進，所述消毒組件包括消毒水箱，所述消毒水箱固定連接在所述移動臂上，所述移動臂靠近所述更換棒的一端固定安裝有噴嘴，且所述噴嘴通過所述移動臂與所述消毒水箱相連通。

8、作為本技術方案的進一步改進，所述更換棒為外表面為質地較細膩的毛絨材質。

9、與現有技術相比，本實用新型的有益效果：

10、1、該非接觸式掌靜脈識別移動采集器，通過設置雷達探測機構，可以偵測到有人靠近時通過智能互聯啟動伺服電機控制擦拭機構和消毒組件，方便在進行掌靜脈識別前對設備進行消毒擦拭；設置伺服電機可以通過智能互聯更好地控制動力輸出，進而有效地控制對設備的擦拭；而擦拭機構通過傳動組件的錐齒輪進而控制往復絲桿的轉動，方便動力方向的轉換，同時往復絲桿的轉動在限位桿的作用下使得移動板只能前后往復的移動，進而可以更高效地帶動更換棒組件對設備進行往復，提高擦拭清洗的效果；而設置消毒組件，可以在移動臂移動的同時對設備進行噴灑消毒，保障使用者的衛生健康；最終能夠有效的解決現有的掌靜脈采集器易受鏡頭灰塵和顯示屏污染導致識別精度下降和衛生健康風險的問題。

11、2、該非接觸式掌靜脈識別移動采集器，通過設置更換棒，方便定期對更換棒進行更換，進一步提高設備的衛生安全。

12、3、該非接觸式掌靜脈識別移動采集器，通過設置自鎖組件，方便在更換更換棒時，只需按動兩端的限位塊即可實現快速地拆卸和更換安裝，提高效率。

13、4、該非接觸式掌靜脈識別移動采集器，通過設置更換棒外表面為質地較細膩的毛絨材質，有利于對設備屏幕的擦拭，防止掛畫設備的屏幕。

技術特征：

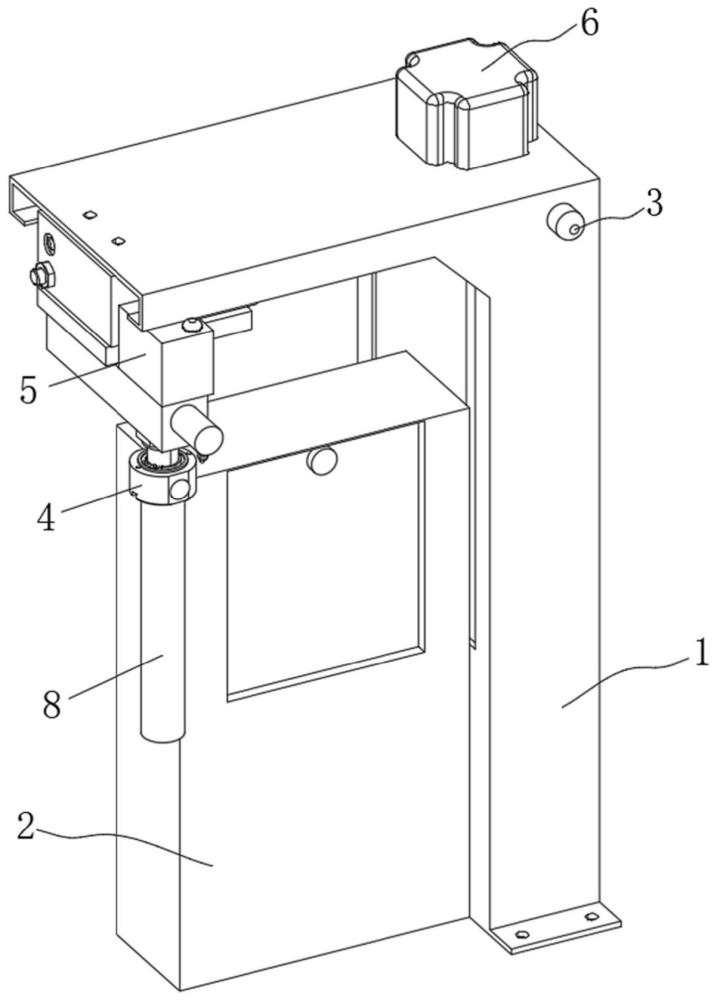

1.非接觸式掌靜脈識別移動采集器，包括支架（1），所述支架（1）上設置有采集器本體（2）；

2.根據權利要求1所述的非接觸式掌靜脈識別移動采集器，其特征在于：所述傳動組件（7）包括第一錐齒輪（71），所述第一錐齒輪（71）與所述伺服電機（6）的輸出端相連接，所述第一錐齒輪（71）與第二錐齒輪（72）相嚙合，且所述第二錐齒輪（72）與所述往復絲桿（41）固定連接。

3.根據權利要求2所述的非接觸式掌靜脈識別移動采集器，其特征在于：所述更換棒組件（8）包括更換棒（81），所述更換棒（81）頂端固定連接有自鎖組件（82），所述更換棒（81）通過所述自鎖組件（82）與所述移動臂（44）轉動連接。

4.根據權利要求3所述的非接觸式掌靜脈識別移動采集器，其特征在于：所述自鎖組件（82）包括限位筒（822），所述限位筒（822）固定連接在所述更換棒（81）頂端內，所述限位筒（822）兩端滑動連接有限位塊（821），所述限位塊（821）位于所述限位筒（822）內的兩端上固定連接有彈簧（823）。

5.根據權利要求4所述的非接觸式掌靜脈識別移動采集器，其特征在于：所述消毒組件（5）包括消毒水箱（51），所述消毒水箱（51）固定連接在所述移動臂（44）上，所述移動臂（44）靠近所述更換棒（81）的一端固定安裝有噴嘴（52），且所述噴嘴（52）通過所述移動臂（44）與所述消毒水箱（51）相連通。

6.根據權利要求4所述的非接觸式掌靜脈識別移動采集器，其特征在于：所述更換棒（81）為外表面為質地細膩的毛絨材質。

技術總結
本技術涉及靜脈識別采集器領域，具體地說，涉及一種非接觸式掌靜脈識別移動采集器。其包括支架，支架上設置有采集器本體；支架上設置有雷達探測結構和伺服電機，伺服電機的輸出端通過傳動組件與擦拭機構相連接，擦拭機構包括往復絲桿，往復絲桿一端與傳動組件固定連接，另一端與支架轉動連接，往復絲桿上螺紋連接有移動板，且移動板與限位桿滑動連接，限位桿固定安裝在支架上，移動板底端設置有移動臂，移動臂底端轉動連接有更換棒組件；移動臂上段設置有消毒組件；通過設置雷達探測機構配合擦拭機構和更換棒組件，能夠有效的解決現有的掌靜脈采集器易受鏡頭灰塵和顯示屏污染導致識別精度下降和衛生健康風險的問題。

技術研發人員：盧慧莉,於巧紅,邱傳粧,余文濤,何凡,陳紫玥
受保護的技術使用者：一掌通數字科技（珠海）有限公司
技術研發日：20240525
技術公布日：2025/4/28
