本技術涉及筆記本電腦，尤其涉及一種用于筆記本電腦的導熱散熱裝置。

背景技術：

1、隨著電子技術的不斷發展，筆記本電腦不斷更新?lián)Q代，其運轉的速度和工作的效率越來越高，發熱量也越來越大。

2、中國專利文獻cn205450940u公開了一種計算機導熱散熱裝置，包括散熱片組件、導熱片、導熱支架、基板和熱管，導熱片設置在散熱片組件上，導熱支架設置導熱片上，基板設置在導熱支架上，熱管一端與散熱片組件連接，熱管另一端基板連接，散熱片組件包括數個散熱片，散熱片平行設置，散熱片包括翅片本體和固定翅，固定翅為多個，多個固定翅分別設置在翅片本體的邊上,固定翅與翅片本體平行設置，固定翅設置有突出結構，突出結構與固定翅垂直設置,在翅片本體對應于突出結構的位置開有固定孔，數個散熱片通過突出結構與固定孔配合組成散熱片組件。該計算機導熱散熱裝置存在的缺陷和不足在于：(1)散熱片組件、導熱片、導熱支架和基板疊放在一起，占用空間較大，不適用于筆記本電腦；(2)該計算機導熱散熱裝置的結構復雜，不易于導熱。

3、因此亟需提供一種占用空間小、散熱效率高的用于筆記本電腦的導熱散熱裝置。

技術實現思路

1、(一)要解決的技術問題

2、鑒于現有技術的上述缺點、不足，本實用新型提供一種用于筆記本電腦的導熱散熱裝置，其解決了現有的導熱散熱裝置占用空間較大，且散熱效率低的技術問題。

3、(二)技術方案

4、為了達到上述目的，本實用新型采用的主要技術方案包括：

5、本實用新型實施例提供一種用于筆記本電腦的導熱散熱裝置，包括散熱基板、導熱管和多個散熱鰭片；

6、所述導熱管為扁狀結構，具有第一管段和第二管段，所述第一管段的上表面設置所述散熱基板，所述第二管段的上表面設置多個平行的散熱鰭片。

7、可選地，所述第一管段的長度方向垂直于所述第二管段的長度方向。

8、可選地，所述散熱鰭片的下邊緣設有第一折彎邊，所述第一折彎邊與所述第二管段焊接在一起。

9、可選地，所述散熱鰭片的上邊緣設有第二折彎邊。

10、可選地，所述散熱鰭片包括鰭片本體，所述鰭片本體的出風側向著靠近筆記本電腦出風口的方向延伸形成翹起部。

11、可選地，所述導熱散熱裝置的下表面以及所述翹起部的外表面均涂覆有黑色烤漆層。

12、可選地，所述散熱基板的下表面設置有安裝支架，所述安裝支架上開設有多個通孔。

13、可選地，所述第一管段與所述散熱基板之間、所述散熱基板與所述安裝支架之間以及所述第二管段與所述散熱鰭片之間均通過無鉛低溫錫膏焊接在一起。

14、(三)有益效果

15、本實用新型的有益效果是：本實用新型的用于筆記本電腦的導熱散熱裝置，由于包括散熱基板、導熱管和多個散熱鰭片；所述導熱管為扁狀結構，具有第一管段和第二管段，所述第一管段的上表面設置所述散熱基板，所述第二管段的上表面設置多個平行的散熱鰭片，相對于現有技術而言，其簡化了結構，布局合理，因而占用空間較小，導熱和散熱效率較高。

16、本實用新型的用于筆記本電腦的導熱散熱裝置，由于導熱散熱裝置的下表面以及翹起部的外表面均涂覆有黑色烤漆層，而黑色烤漆層具有非常好的熱傳導特性，能夠高效地吸收和輻射熱量，相對于現有技術而言，導熱散熱裝置的下表面涂覆的黑色烤漆層能夠迅速地吸收電路板上產生的熱量，而翹起部的外表面上涂覆的黑色烤漆層則可以迅速釋放熱量，這顯著地提高了導熱散熱裝置的導熱、散熱效率。

技術特征：

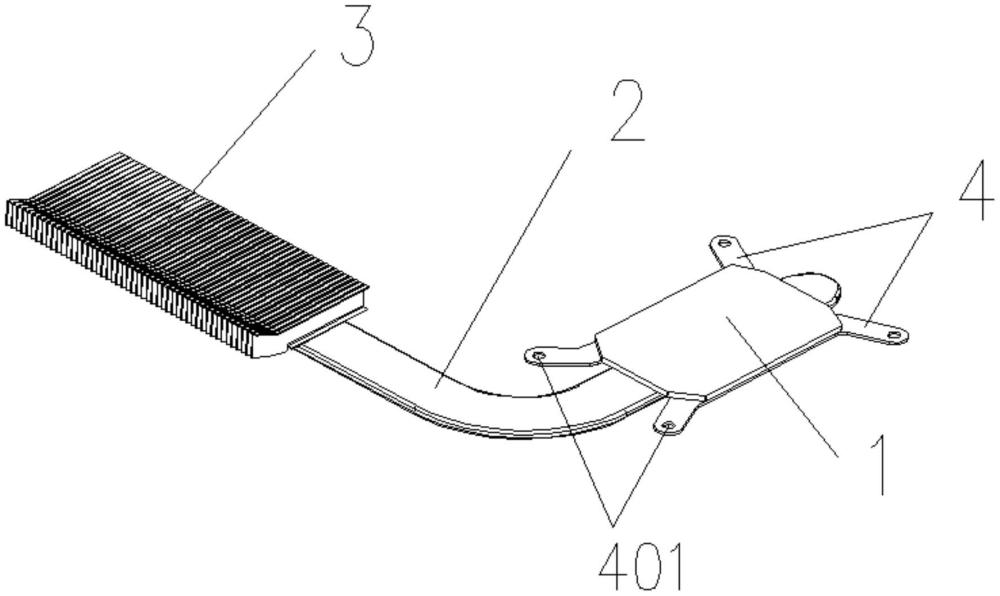

1.一種用于筆記本電腦的導熱散熱裝置，其特征在于：包括散熱基板(1)、導熱管(2)和多個散熱鰭片(3)；

2.如權利要求1所述的導熱散熱裝置，其特征在于：所述第一管段(21)的長度方向垂直于所述第二管段(22)的長度方向。

3.如權利要求1所述的導熱散熱裝置，其特征在于：所述散熱鰭片(3)的上邊緣設有第二折彎邊(304)。

4.如權利要求1所述的導熱散熱裝置，其特征在于：所述散熱鰭片(3)包括鰭片本體(301)，所述鰭片本體(301)的出風側向著靠近筆記本電腦出風口的方向延伸形成翹起部(302)。

5.如權利要求4所述的導熱散熱裝置，其特征在于：所述導熱散熱裝置的下表面以及所述翹起部(302)的外表面均涂覆有黑色烤漆層。

6.如權利要求1所述的導熱散熱裝置，其特征在于：所述散熱基板(1)的下表面設置有安裝支架(4)，所述安裝支架(4)上開設有多個通孔。

7.如權利要求6所述的導熱散熱裝置，其特征在于：所述第一管段(21)與所述散熱基板(1)之間、所述散熱基板(1)與所述安裝支架(4)之間以及所述第二管段(22)與所述散熱鰭片(3)之間均通過無鉛低溫錫膏焊接在一起。

技術總結
本技術涉及一種用于筆記本電腦的導熱散熱裝置，包括散熱基板、導熱管和多個散熱鰭片；所述導熱管為扁狀結構，具有第一管段和第二管段，所述第一管段的上表面設置所述散熱基板，所述第二管段的上表面設置多個平行的散熱鰭片。所述第一管段的長度方向垂直于所述第二管段的長度方向。所述散熱鰭片的下邊緣設有第一折彎邊，所述第一折彎邊與所述第二管段焊接在一起。所述散熱鰭片的上邊緣設有第二折彎邊。其有益效果是，本技術的用于筆記本電腦的導熱散熱裝置，由于采取上述結構，其結構簡單，布局合理，占用空間較小，同時也提高了導熱、散熱效率。

技術研發人員：劉鐵軍,劉周艷
受保護的技術使用者：東莞市旭電電子科技有限公司
技術研發日：20240617
技術公布日：2025/4/28
