本技術涉及計算機硬件領域，具體為一種易拆型內存條。

背景技術：

1、內存條，也稱為內存模塊，是一種計算機硬件設備，用于存儲計算機正在使用的數據和程序，內存條通常插在計算機主板上的內存插槽中，可用于提供計算機運行時所需的臨時數據存儲空間。

2、現有技術中，在拆卸內存條的過程中部分采用彈簧伸縮或卡扣的形式來實現內存條的拆卸，彈簧使用時間一久易變形，無法起到固定作用，而卡扣在往兩邊掰開過程中力氣過大導致發生變形而無法正常固定，本實用新型齒輪帶動的效果來固定內存條的位置，且方便拆卸，為此我們提出了一種易拆型內存條。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種易拆型內存條，解決了上述的問題。

2、為實現上述所述目的，本實用新型提供如下技術方案：一種易拆型內存條，包括底板、內存條、防護板和伸縮結構，底板的內部穿插有內存條，底板原點對稱連接有防護板，防護板的內部設置有伸縮結構。

3、優選的，底板的兩端開設有四個t型槽，防護板的一端下部設有兩個t型塊，t型槽對應t型塊卡接配合完成底板與內存條的連接。

4、優選的，伸縮結構包括齒條、伸縮桿和齒輪，齒條的上端開設有螺栓孔一，伸縮桿的內部設有兩個大小不同的伸縮桿，伸縮桿的一端開設有齒條槽，齒條槽的兩端開設有螺栓孔二，齒條的上端穿過齒條槽，螺栓孔二對應螺栓孔一的位置用螺栓固定，伸縮桿的另一端設有連接塊。

5、優選的，防護板的正面與背面開設有滑輪槽，齒輪的下端安裝有滑桿，滑桿穿過滑輪槽來實現上下滑動。

6、優選的，防護板的上端正面與背面分別圓形槽以及矩形孔二，齒輪上開設有矩形孔一，插條穿插進入圓形槽、矩形孔一以及矩形孔二,完成防護板與齒輪的連接，插條的一端設有轉柄。

7、與現有技術相比，本實用新型提供了一種易拆型內存條，具備以下有益效果：

8、1、該易拆型內存條，防護板的內部設置有伸縮結構，齒條下端設有滑桿，滑桿對應防護板上開設有的滑輪槽，為此可以實現上下滑動來調節齒條外漏的長度。

9、2、該易拆型內存條，齒輪上開設的矩形孔一對應防護板上開設的矩形孔二以及，再由插條的一端穿插進入、矩形孔二以及矩形孔一，由插條上的轉柄轉動齒輪隨之帶動齒條來調節長度。

10、3、該易拆型內存條，齒條的頂端設置有三個不同大小的伸縮桿，最內部的伸縮桿的一端設有連接塊，當內存條插入的內部時，再由兩個連接塊卡接配合來固定。

技術特征：

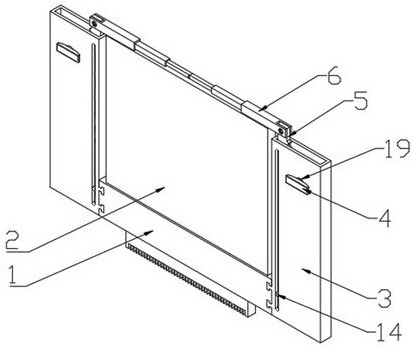

1.一種易拆型內存條，包括底板（1）、內存條（2）、防護板（3）和伸縮結構，其特征在于：底板（1）的內部穿插有內存條（2），底板（1）原點對稱連接有防護板（3），防護板（3）的內部設置有伸縮結構。

2.根據權利要求1所述的一種易拆型內存條，其特征在于：底板（1）的兩端開設有四個t型槽（12），防護板（3）的一端下部設有兩個t型塊（8），t型槽（12）對應t型塊（8）卡接配合完成底板（1）與內存條（2）的連接。

3.根據權利要求1所述的一種易拆型內存條，其特征在于：伸縮結構包括齒條（5）、伸縮桿（6）和齒輪（7），齒條（5）的上端開設有螺栓孔一（11），伸縮桿（6）的內部設有兩個大小不同的伸縮桿，伸縮桿（6）的一端開設有齒條槽（15），齒條槽（15）的兩端開設有螺栓孔二（16），齒條（5）的上端穿過齒條槽（15），螺栓孔二（16）對應螺栓孔一（11）的位置用螺栓固定，伸縮桿（6）的另一端設有連接塊（17）。

4.根據權利要求3所述的一種易拆型內存條，其特征在于：防護板（3）的正面與背面開設有滑輪槽（9），齒輪（7）的下端安裝有滑桿（14），滑桿（14）穿過滑輪槽（9）來實現上下滑動。

5.根據權利要求4所述的一種易拆型內存條，其特征在于：防護板（3）的上端正面與背面分別圓形槽（19）以及矩形孔二（13），齒輪（7）上開設有矩形孔一（10），插條（4）穿插進入圓形槽（19）、矩形孔一（10）以及矩形孔二（13）,完成防護板（3）與齒輪（7）的連接，插條（4）的一端設有轉柄（18）。

技術總結
本技術涉及計算機硬件領域，且公開了一種易拆型內存條，包括底板、內存條、防護板和伸縮結構，底板的內部穿插有內存條，底板原點對稱連接有防護板，防護板的內部設置有伸縮結構，底板的兩端開設有四個T型槽，防護板的一端下部設有兩個T型塊，T型槽對應T型塊卡接配合完成底板與內存條的連接，將易拆型內存條產品按圖組裝起來，的內部設置有伸縮結構，下端設有，對應上開設有的，為此可以實現上下滑動來調節外漏的長度，上開設的對應上開設的以及，再由的一端穿插進入、以及，由上的轉動隨之帶動來調節長度，的頂端設置有三個不同大小的伸縮桿，最內部的伸縮桿的一端設有，當插入的內部時，再由兩個卡接配合來固定。

技術研發人員：黃育賢,張建華,方志誠
受保護的技術使用者：深圳市創世飛達科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
