本發明屬于水電工程地質勘探，特別涉及一種水電工程地質鉆孔電子化編錄方法。

背景技術：

1、水電工程地質鉆孔是在水電工程前期勘察工作中采用鉆頭或其他輔助手段鉆入地層、獲取巖心（樣），以探明地下資源及地質情況的小直徑孔洞。水電工程地質鉆孔以獲取巖心為目的，獲得的巖心一般通過地質專業人員進行現場編錄，獲取巖心的采取率、獲得率以及巖石質量指標（rqd）等數據，并通過文字描述巖心特征，從而評價擬建工程位置地下空間的地質條件。

2、水電工程地質鉆孔通常將獲取的巖心按照物質組成特性劃分為覆蓋層巖心和基巖巖心。其中覆蓋層巖心結構松散，性質相對均一；基巖巖心受結構面切割影響，通常取心后會沿結構面斷開，形成塊狀、短柱狀或長柱狀的巖心樣，地質編錄則是通過統計并描述各類巖心樣的采取率、巖石質量指標、巖性、顏色、物質組成、結構面發育程度以及特殊地質現象的工作。

3、現有的地質編錄工作中，主要采用紙質記錄的方法。通常以卷尺測量巖心樣的尺寸，記錄其塊徑（塊狀巖心）或長度（柱狀巖心），并以量角器測量其結構面的傾角，并以特定的格式形成紙質記錄。這種工作方法優點是簡單易學，易于掌握，缺點在于測量與記錄過程過于繁瑣，記錄形成的紙質資料需要后期進行電子化整理、錄入，增加了現場地質編錄的工作量。鑒于此，近年來，隨時電子手持設備的普及，不少軟件開發公司將上述紙質記錄過程進行了軟件化，形成了可在手持設備終端（平板電腦或智能手機）進行鉆孔編錄的軟件，但其工作方法與流程與傳統紙質編錄并無本質差異，僅僅是減少了紙質記錄的電子化整理工作。相反，由于電子設備的現場記錄輸入不如紙質記錄便捷，反而增加了現場編錄的工作時間，對于提高鉆孔編錄效率缺乏有效幫助。

技術實現思路

1、針對上述問題，本發明的目的是提供一種水電工程地質鉆孔電子化編錄方法，該方法基于數字影像識別技術，步驟簡單、簡單易學，最大程度上減小了現場工作中的電子錄入工作，同時也避免了后期記錄的重復錄入工作，對于水電工程地質鉆孔編錄工作有著較大的效率提升。

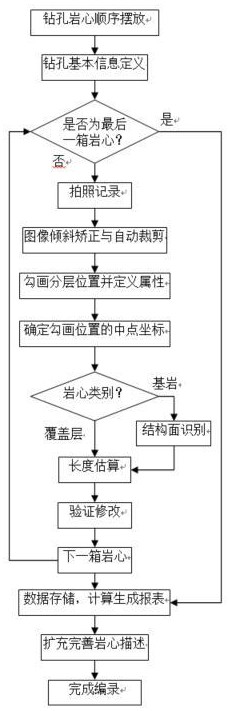

2、本發明的技術方案在于：一種水電工程地質鉆孔電子化編錄方法，包括以下步驟：

3、s1：將巖心箱內鉆孔的巖心按照取心的先后順序依次擺放；

4、s2：進行鉆孔的基本信息定義，包括工程名稱、鉆孔編號、鉆孔位置、鉆孔巖心的主要巖性以及巖心箱的規格，巖心箱規格包括巖心箱單格長度及格數；

5、s3：依次拍攝巖心照片，拍攝時應使單個巖心箱內巖心占滿相機取景框，且應保持鏡頭居中垂直向下，進行俯拍；

6、s4：對拍攝的巖心照片進行傾斜矯正與裁剪，形成巖心圖像；

7、s5：在矯正、裁剪完成后的巖心圖像以短線勾畫分層位置并定義屬性，勾畫的分層位置分為三類屬性，分別為回次劃分、地層劃分和基覆界限劃分；

8、s6：以巖心圖像左下角為坐標原點，以像素點為尺度，記錄步驟s5中勾畫的各類分層位置的中點坐標；

9、s7：根據劃分的巖心類別，對巖心箱進行分箱分段處理，若分段巖心類別為基巖，則進行長度估算，長度估算是以巖心箱單格長度為參照，通過勾畫或識別的短線中點坐標，計算相鄰的同屬性短線之間的真實長度；若分段巖心類別為覆蓋層，則對基巖段巖心進行結構面識別；

10、s8：對照現場巖心的真實情況，對各屬性短線的真實長度標注進行復核驗證；

11、s9：重復步驟s3~?s8，直至該鉆孔巖心照片全部編錄完成；

12、s10：對上述步驟中產生的中間數據進行存儲，并計算生成報表；

13、s11：根據巖性編錄的基本數據統計，結合現場觀察，擴充完善對鉆孔巖心的地質描述；

14、s12：編錄完成，生成編錄表格以及帶水印標注的巖心照片。

15、所述步驟s1中巖心箱水平擺放，相鄰巖心箱之間距離≥15cm。

16、所述步驟s5中回次劃分用于確定本箱巖心的各回次循環，按單回次巖心標牌的擺放位置勾畫；地層劃分用于確定鉆孔的地質分層，當本箱巖心為單一巖性時，地層劃分可缺省；基覆界限劃分用于確定巖心類別是分屬于基巖或覆蓋層，當本箱巖心為單一巖心類別時，基覆界限劃分可缺省，勾畫分層位置的短線按屬性以不同顏色進行區分。

17、所述步驟s7中對基巖段巖心進行結構面識別的過程為：

18、s71：圖像預處理，對基巖段巖心的分段圖像進行預處理，包括灰度圖轉換及濾波處理；

19、s72：對預處理完成的圖像開展邊緣檢測，檢測識別巖心結構面發育情況，并以短線進行標注；

20、s73：對檢測識別的巖心結構面進行人工復核修改；針對產生誤識別或漏識別的結構面進行人工干預修改，過程包括刪除誤識別的結構面短線標注以及勾畫漏識別的結構面短線標注；

21、s74：以巖心照片左下角為坐標原點，以像素點為尺度，記錄步驟s72及步驟s73中標注處理的結構面短線的中點坐標、長度及傾角。

22、所述步驟s71圖像預處理中灰度處理及濾波處理的具體過程為：

23、s711：讀取圖像的rgb值矩陣，像素m×n的圖像可獲得r(m×n)，g(m×n),?b(m×n)三個顏色分量矩陣；

24、s712：采用平均值法將圖像的rgb三分量求取平均值，以得到圖像的灰度值矩陣gray(m×n)，其算法為gray(m×n)=?(r(m×n)，g(m×n),?b(m×n)?)／３。

25、s713：讀取圖像的灰度值矩陣gray(m×n)，并設置一個高斯模板，高斯模板的標準差σ=15，窗口大小為5×5；

26、s714：移動高斯模板的中心元素，按照從上到下從左到右的順序，每次取圖像中一個5×5的窗口數據與高斯模板進行卷積，得到的最終結果就是當前中心點的高斯濾波成果；

27、s715：以高斯濾波成果替換原有圖像矩陣中的灰度值，即得到濾波后的圖像。

28、所述步驟s72中對預處理完成的圖像開展邊緣檢測，檢測識別巖心結構面發育情況，具體過程為：

29、s721：構造一個log卷積算子，log卷積算子為log濾波器標準差σ=1.1，濾波器大小（n×n）為9×9的log算子；

30、s722：將步驟s72中獲取的高斯濾波圖像計算與log卷積算子計算卷積；

31、s723：根據卷積計算結果，檢測結果中零交叉點，得到二值化圖像矩陣，由此確定巖芯箱中單塊巖心的邊緣，即結構面發育部位。

32、所述步驟s7中長度估算的過程為：

33、s701：將短線及其附屬坐標信息按短線屬性自動分類，根據上述識別或勾畫的短線屬性，可分為回次劃分短線、地層劃分短線、基覆劃分短線以及結構面短線4種；

34、s702：根據預定義的巖心箱規格，確定圖像的真實尺寸，具體過程為：已知巖性箱單格凈長度l0，巖心箱邊緣寬度lw0，則巖性箱照片實際尺寸l=l0+2lw0，通過預定義的巖心箱規格：巖心箱格數n，單格寬度dw；則可計算出本箱巖心的實際長度l總=n*?l0，同時建立了以巖心箱左下角為原點，x軸長度為x=l，y軸長度為y=n×dw+2lw0的真實長度參照坐標系；

35、s703：確定各屬性短線的真實坐標，其主要算法為：根據圖像信息，獲取圖像的像素分辨率為m×n，同樣以圖像的左下角為原點，可建立x軸長度為m，y軸長度為n的圖像像素坐標系，則圖像中任意一像素點（m0，n0）的真實坐標x0=x*（m0/m），y0=y*（n0/n）；

36、s704：真實坐標的傾角修正，根據短線的傾角α及長度信息ld，對上述真實長度進行長度修正，以保證在計算巖石質量指標時長度數據的準確性，傾角修正的的公式為x=（x0-0.5*ld*cosα），y=y0；

37、s705：按分類結果，逐類計算各屬性相鄰短線間的真實水平間距，具體過程為：已知短線a的坐標為（x1，y1），短線b坐標為（x2，y2），則短線a與短線b相距的格數為i=[(y2-y1)/dw]，短線a與短線b之間的真實水平間距s=i*l0+x2-x1；

38、s706：將真實水平間距計算結果按短線的顏色標注于相鄰短線之間。

39、本發明的技術效果在于：1.本發明通過拍攝已鉆孔的水電工程地質鉆孔巖心照片，以固定規格的巖心箱為參照，通過影像自動識別，輔助人工復核確認的方法，判別結構面發育情況并標注，以相鄰的結構面標注位置的相對坐標差，并參照巖性箱的實際長度規格，計算獲得巖心的長度特征，并按要求進行分類統計，從而完成鉆孔編錄的過程，步驟簡單、簡單易學，最大程度上減小了現場工作中的電子錄入工作，同時也避免了后期記錄的重復錄入工作。對于水電工程地質鉆孔編錄工作有著較大的效率提升；2.本發明避免了現有紙質編錄工作中的測量、筆錄以及后期電子復錄這些繁瑣的過程，實現了在便攜式電子設備終端開展鉆孔地質編錄的工作流程，同時，很好地解決了現有的電子編錄過程記錄不便，流程過于僵化的問題；3.本發明以巖芯照片影像識別為基本手段，通過圖像坐標計算完成編錄過程中的測量工作，極大地簡化了編錄工作過程，其基本流程與方法與傳統編錄習慣較為契合，易于掌握；編錄過程需手動輸入的信息極少，極大地提高了現場工作的效率；編錄過程影像與數據同步展示，可隨時與現場巖芯情況進行復核比對，降低了編錄出錯的概率；在采集巖芯地質特征屬性的同時，也采集了其影像資料，編錄工作完成后，相關影像數據資料可直接歸檔至電子巖芯庫，便于后期查閱、調用。

40、以下將結合附圖進行進一步的說明。
