本申請涉及車輛裝備保障，特別是涉及一種面向特種車輛裝備的數字孿生模型構建方法。

背景技術：

1、隨著信息化的進一步發展，車輛裝備對于救援等任務可以發揮巨大作用，在車輛裝備規模大、任務時空范圍廣和信息變化快的任務中，常常存在裝備生存環境惡劣和保障需求復雜的問題，目前，車輛裝備保證模式存在運行狀態不透明、故障溯源不準確和運維保障不及時的問題，亟需提高裝備運維保障的智能化水平，提升任務行動的精準執行及保障資源的高效協同。

技術實現思路

1、本申請的目的是提供一種面向特種車輛裝備的數字孿生模型構建方法，可提高對車輛裝備運行狀態監測的準確性和及時性。

2、為實現上述目的，本申請?zhí)峁┝巳缦路桨福?/p>

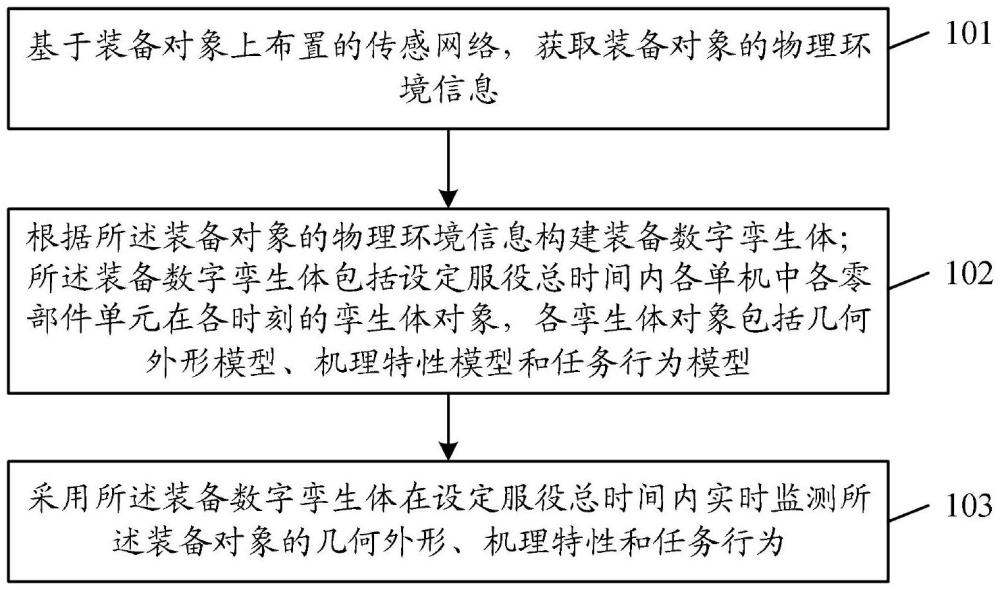

3、本申請?zhí)峁┝艘环N面向特種車輛裝備的數字孿生模型構建方法，包括：

4、基于裝備對象上布置的傳感網絡，獲取裝備對象的物理環境信息；

5、根據所述裝備對象的物理環境信息構建裝備數字孿生體；所述裝備數字孿生體包括設定服役總時間內各單機中各零部件單元在各時刻的孿生體對象，各孿生體對象包括幾何外形模型、機理特性模型和任務行為模型；

6、采用所述裝備數字孿生體在設定服役總時間內實時監測所述裝備對象的幾何外形、機理特性和任務行為。

7、可選地，所述裝備數字孿生體表示為：

8、

9、其中，dtt表示所述裝備數字孿生體，t表示所述設定服役總時間，j表示所述零部件單元的數量，i表示所述單機的數量，表示第i個單機中第j個零部件單元在t時刻的孿生體對象，和分別表示第i個單機中第j個零部件單元在t時刻的幾何外形模型、機理特性模型和任務行為模型。

10、可選地，所述幾何外形模型包括零部件單元的幾何特征、性能特征和運動副，所述幾何特征包括孔、槽和螺紋，所述性能特征包括材料、公差和倒角，所述運動副包括轉動副、螺旋副和移動副。

11、可選地，所述裝備數字孿生體還包括根據各零部件單元的運動副構建所述裝備數字孿生體的多體運動模型。

12、可選地，根據各零部件單元的運動副構建所述裝備數字孿生體的多體運動模型，具體包括：

13、根據裝備對象的幾何特征和性能特征，建立各零部件單元之間的裝配關系以及各零部件單元之間的約束關系；

14、對各零部件單元進行剛體和柔性體的定義與重構，并定義重構后各零部件單元的物理特性；

15、將所述裝配關系、所述約束關系以及重構后各零部件單元的物理特性賦予所述裝備對象的幾何模型，在三維驅動引擎中建立數字孿生幾何模型；

16、為所述數字孿生幾何模型添加運動學特征或者動力學特征，對所述裝備對象的運動形式進行仿真驗證，將通過仿真驗證的數字孿生幾何模型作為所述多體運動模型。

17、可選地，所述物理特性包括剛度、阻尼和摩擦系數。

18、可選地，所述裝備對象的幾何模型為step格式模型。

19、可選地，根據所述裝備對象的物理環境信息構建裝備數字孿生體，具體包括：

20、采用故障模式影響及危害性分析方法確定所述裝備數字孿生體中各零部件單元的故障模式；

21、根據各零部件單元的故障模式對所述裝備對象的影響，確定所述裝備對象中各零部件單元產生的故障現象；

22、根據各零部件單元產生的故障現象確定各零部件單元產生的失效模式以及各失效模式對應的失效機理；

23、根據各零部件單元的所述故障模式、所述故障現象和所述失效機理構建各零部件單元的所述機理特性模型。

24、可選地，所述裝備數字孿生體還包括各單機的故障模式與該單機中各零部件單元的失效機理之間的關聯關系。

25、可選地，所述任務行為模型包括任務行為和執行所述任務行為過程中的動態狀態行為，所述任務行為通過流程序列表示，所述動態狀態行為用于基于所述傳感網絡采集的物理環境信息實時映射所述裝備對象的行為狀態。

26、根據本申請?zhí)峁┑木唧w實施例，本申請公開了以下技術效果：本申請?zhí)峁┝艘环N面向特種車輛裝備的數字孿生模型構建方法，根據裝備對象的物理環境信息構建裝備數字孿生體；裝備數字孿生體包括設定服役總時間內各單機中各零部件單元在各時刻的孿生體對象，各孿生體對象包括幾何外形模型、機理特性模型和任務行為模型，通過裝備數字孿生體實時監測所述裝備對象的幾何外形、機理特性和任務行為，實現對于裝備對象在幾何外形、機理特性和任務行為三個維度的監測，提高了裝備狀態監測的精準性，通過裝備數字孿生體與裝備對象的同步性，提高了裝備狀態監測的及時性。

技術特征：

1.一種面向特種車輛裝備的數字孿生模型構建方法，其特征在于，所述面向特種車輛裝備的數字孿生模型構建方法包括：

2.根據權利要求1所述的面向特種車輛裝備的數字孿生模型構建方法，其特征在于，所述裝備數字孿生體表示為：

3.根據權利要求2所述的面向特種車輛裝備的數字孿生模型構建方法，其特征在于，所述幾何外形模型包括零部件單元的幾何特征、性能特征和運動副，所述幾何特征包括孔、槽和螺紋，所述性能特征包括材料、公差和倒角，所述運動副包括轉動副、螺旋副和移動副。

4.根據權利要求3所述的面向特種車輛裝備的數字孿生模型構建方法，其特征在于，所述裝備數字孿生體還包括根據各零部件單元的運動副構建所述裝備數字孿生體的多體運動模型。

5.根據權利要求4所述的面向特種車輛裝備的數字孿生模型構建方法，其特征在于，根據各零部件單元的運動副構建所述裝備數字孿生體的多體運動模型，具體包括：

6.根據權利要求5所述的面向特種車輛裝備的數字孿生模型構建方法，其特征在于，所述物理特性包括剛度、阻尼和摩擦系數。

7.根據權利要求5所述的面向特種車輛裝備的數字孿生模型構建方法，其特征在于，所述裝備對象的幾何模型為step格式模型。

8.根據權利要求2所述的面向特種車輛裝備的數字孿生模型構建方法，其特征在于，根據所述裝備對象的物理環境信息構建裝備數字孿生體，具體包括：

9.根據權利要求8所述的面向特種車輛裝備的數字孿生模型構建方法，其特征在于，所述裝備數字孿生體還包括各單機的故障模式與該單機中各零部件單元的失效機理之間的關聯關系。

10.根據權利要求2所述的面向特種車輛裝備的數字孿生模型構建方法，其特征在于，所述任務行為模型包括任務行為和執行所述任務行為過程中的動態狀態行為，所述任務行為通過流程序列表示，所述動態狀態行為用于基于所述傳感網絡采集的物理環境信息實時映射所述裝備對象的行為狀態。

技術總結
本申請公開了一種面向特種車輛裝備的數字孿生模型構建方法，涉及車輛裝備保障技術領域，該方法包括：基于裝備對象上布置的傳感網絡，獲取裝備對象的物理環境信息；根據所述裝備對象的物理環境信息構建裝備數字孿生體；所述裝備數字孿生體包括設定服役總時間內各單機中各零部件單元在各時刻的孿生體對象，各孿生體對象包括幾何外形模型、機理特性模型和任務行為模型；采用所述裝備數字孿生體在設定服役總時間內實時監測所述裝備對象的幾何外形、機理特性和任務行為。本申請可提高對車輛裝備運行狀態監測的準確性和及時性。

技術研發人員：呂艷梅,張連武,李萬領,梁偉杰,李博,黃文斌,洪東跑,方偉光,洪佳卉,王堯,崔巍巍,周金磊
受保護的技術使用者：中國人民解放軍32181部隊
技術研發日：
技術公布日：2025/4/28
