本技術涉及扭轉導衛，尤其涉及異型斷面型鋼精軋扭轉導衛。

背景技術：

1、導衛就是指在型鋼軋制過程中，安裝在軋輥孔型前后幫助軋件按既定的方向和狀態準確地、穩定地進入和導出軋輥孔型的裝置。精軋機械主要應用于航空控制技術和制造技術。國內的型鋼精軋工藝可以歸納為兩類：一類是橫列式生產工藝。這種生產工藝雖然有生產靈活，適應性強，能夠滿足各種不同斷面型鋼的生產要求等優點。另一類是全連續或半連續化生產工藝。而在對異型斷面型鋼精軋進行生產過程中，需要用到扭轉導衛把異型斷面型鋼精軋精準導入下部工序中。

2、目前，市場對異型斷面型鋼精軋的需求量很大，所需尺寸也有所不同，而現有的扭轉導衛只能對特定尺寸的異型斷面型鋼精軋進行導入，如果需要導出其他尺寸的異型斷面型鋼精軋，就需要工作人員更換相匹配的扭轉導衛，此過程不僅費時費力，而且還會影響異型斷面型鋼精軋的加工效率，因此，提出了異型斷面型鋼精軋扭轉導衛。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的目前，市場應異型斷面型鋼精軋的需求量很大，所需尺寸也有所不同，而現有的扭轉導衛只能對特定尺寸的異型斷面型鋼精軋進行導入，如果需要導出其他尺寸的異型斷面型鋼精軋，就需要工作人員更換相匹配的扭轉導衛，此過程不僅費時費力，而且還會影響異型斷面型鋼精軋的加工效率的問題，而提出的異型斷面型鋼精軋扭轉導衛。

2、為了實現上述目的，本實用新型采用了如下技術方案：異型斷面型鋼精軋扭轉導衛，包括底座，所述底座的上端固定安裝有固定座，所述固定座的一端設置有調節裝置，所述調節裝置包括凹型架板和螺紋座，所述凹型架板的一端固定安裝有二號凹型座，所述二號凹型座的內部一側壁轉動安裝有上導輥，所述固定座的內部開設有凸型槽，所述凸型槽的內部滑動安裝凸型塊，所述凹型架板的一端焊接有連接板，所述螺紋座的內部螺紋連接有螺桿，所述連接板的一端貫穿轉動安裝有限位圓板。

3、優選的，所述固定座的一端設置有一號凹型座，所述固定座的一端且位于兩側邊緣位置處均固定安裝有導塊。

4、優選的，所述上導輥的另一端轉動安裝在凸型塊的突出端，且凸型塊的前后突出端分別與凹型架板的內部兩側壁相固定。

5、優選的，所述螺紋座的上方設置有穩定座，所述螺桿的上端穿過穩定座與限位圓板的下端相固定，所述凹型架板的內部兩側壁分別與固定座的前后端相接觸。

6、優選的，所述固定座的一端轉動安裝有下導輥，所述一號凹型座的內部兩側壁分別與固定座的兩端相固定。

7、優選的，所述螺紋座的一端與固定座的一端相固定，所述穩定座的一端與固定座的一端相固定。

8、優選的，所述下導輥的另一端轉動安裝在一號凹型座的內部一側壁。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1、本實用新型中，通過設置有調節裝置，轉動螺桿，在螺桿與螺紋座的螺紋配合下，使得螺桿在螺紋座的內部上下移動，并在限位圓板與連接板的轉動配合下，能夠使螺桿通過限位圓板帶動連接板上下移動，而連接板通過凹型架板帶動凸型塊移動，使得凸型塊能夠在凸型槽的內部上下移動，同時凹型架板和凸型塊會帶動二號凹型座和上導輥一同上下移動，進而可以對上導輥和下導輥之間的距離進行調節，從而無需更換扭轉導衛就能實現對不同異型斷面型鋼精軋進行導入，不僅省時省力，而且還提高了對異型斷面型鋼精軋的加工效率，同時，通過設置有穩定座，在螺桿上下移動時，螺桿會在穩定座的內部上下移動，并對螺桿起到穩定作用，防止螺桿由于外力而產生損壞。

11、2、本實用新型中，通過設置有兩組導塊，異型斷面型鋼精軋?jiān)谝苿訒r，兩組導塊能夠起到支撐效果，從而增加異型斷面型鋼精軋導如入導出時的穩定性。

技術特征：

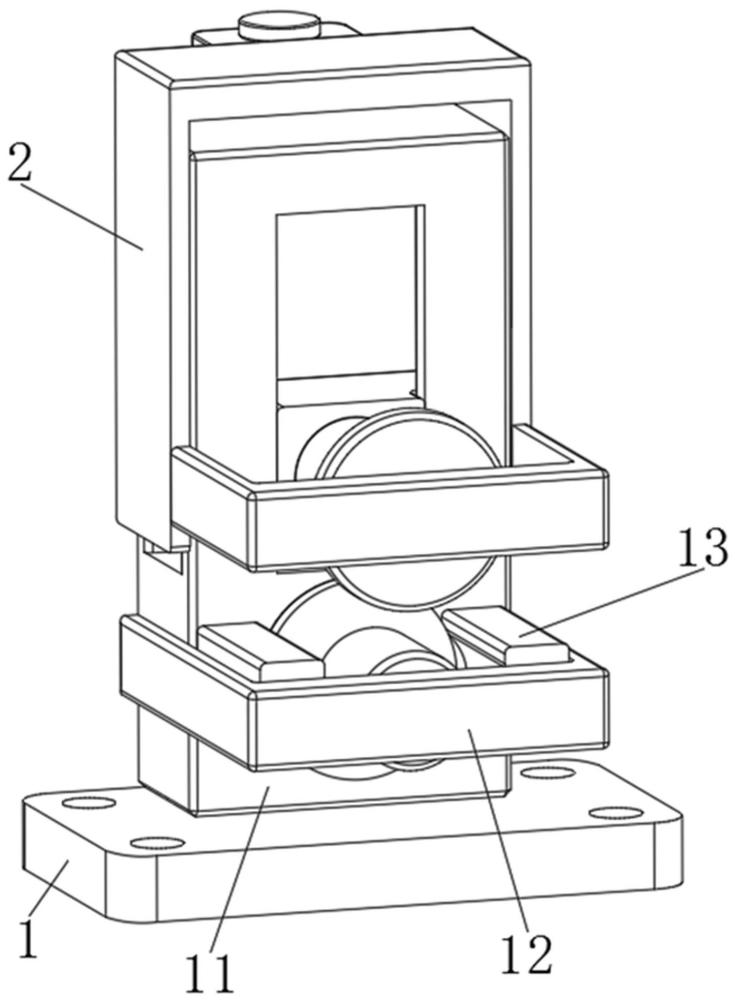

1.異型斷面型鋼精軋扭轉導衛，包括底座（1），其特征在于：所述底座（1）的上端固定安裝有固定座（11），所述固定座（11）的一端設置有調節裝置（2），所述調節裝置（2）包括凹型架板（21）和螺紋座（27），所述凹型架板（21）的一端固定安裝有二號凹型座（22），所述二號凹型座（22）的內部一側壁轉動安裝有上導輥（23），所述固定座（11）的內部開設有凸型槽（24），所述凸型槽（24）的內部滑動安裝凸型塊（25），所述凹型架板（21）的一端焊接有連接板（26），所述螺紋座（27）的內部螺紋連接有螺桿（29），所述連接板（26）的一端貫穿轉動安裝有限位圓板（210）。

2.根據權利要求1所述的異型斷面型鋼精軋扭轉導衛，其特征在于：所述固定座（11）的一端設置有一號凹型座（12），所述固定座（11）的一端且位于兩側邊緣位置處均固定安裝有導塊（13）。

3.根據權利要求1所述的異型斷面型鋼精軋扭轉導衛，其特征在于：所述上導輥（23）的另一端轉動安裝在凸型塊（25）的突出端，且凸型塊（25）的前后突出端分別與凹型架板（21）的內部兩側壁相固定。

4.根據權利要求1所述的異型斷面型鋼精軋扭轉導衛，其特征在于：所述螺紋座（27）的上方設置有穩定座（28），所述螺桿（29）的上端穿過穩定座（28）與限位圓板（210）的下端相固定，所述凹型架板（21）的內部兩側壁分別與固定座（11）的前后端相接觸。

5.根據權利要求2所述的異型斷面型鋼精軋扭轉導衛，其特征在于：所述固定座（11）的一端轉動安裝有下導輥（14），所述一號凹型座（12）的內部兩側壁分別與固定座（11）的兩端相固定。

6.根據權利要求4所述的異型斷面型鋼精軋扭轉導衛，其特征在于：所述螺紋座（27）的一端與固定座（11）的一端相固定，所述穩定座（28）的一端與固定座（11）的一端相固定。

7.根據權利要求5所述的異型斷面型鋼精軋扭轉導衛，其特征在于：所述下導輥（14）的另一端轉動安裝在一號凹型座（12）的內部一側壁。

技術總結
本技術公開了異型斷面型鋼精軋扭轉導衛，涉及扭轉導衛技術領域，包括底座，所述底座的上端固定安裝有固定座，所述固定座的一端設置有調節裝置，所述調節裝置包括凹型架板和螺紋座，所述凹型架板的一端固定安裝有二號凹型座，所述二號凹型座的內部一側壁轉動安裝有上導輥，所述固定座的內部開設有凸型槽，所述凸型槽的內部滑動安裝凸型塊。本技術，無需更換扭轉導衛就能實現對不同異型斷面型鋼精軋進行導入，不僅省時省力，而且還提高了對異型斷面型鋼精軋的加工效率，同時，通過設置有穩定座，在螺桿上下移動時，螺桿會在穩定座的內部上下移動，并對螺桿起到穩定作用，防止螺桿由于外力而產生損壞。

技術研發人員：毛紅軍,馮錦權
受保護的技術使用者：江蘇盛日機械設備制造有限公司
技術研發日：20240329
技術公布日：2025/4/28
