本發明涉及遙感圖像處理與地理信息，具體涉及一種基于深度學習語義分割算法的光伏電站矢量數據集構建方法。該方法綜合利用衛星遙感影像數據、空間分析和人工智能技術，為光伏電站的精準識別與高效管理提供技術支持。

背景技術：

1、隨著全球能源轉型的加速推進，光伏電站作為重要的可再生能源形式，在能源結構優化和碳中和目標實現中扮演著重要角色。然而，傳統的光伏電站分布信息獲取方式主要依賴人工調查或簡單的影像解譯，存在效率低、精度不足等問題，難以滿足大規模區域監測和動態管理的需求。

2、近年來，隨著深度學習和遙感技術的快速發展，語義分割算法在復雜地物識別中的應用逐漸成為研究熱點。通過語義分割技術，能夠從衛星遙感影像中自動提取光伏電站的空間分布信息，顯著提升信息提取的效率和精度。然而，在大規模區域應用中，現有方法仍面臨多重技術挑戰，包括：數據來源多樣性導致的數據預處理和融合復雜化；分割模型在小目標區域或邊界復雜區域的識別精度不足；大規模分割結果的后處理以及向矢量數據格式轉化缺乏系統化方法，導致數據質量不一致且難以滿足標準化要求。

3、為此，本發明提出了一種基于深度學習語義分割算法的光伏電站矢量數據集構建方法。該方法以開源衛星遙感影像為主要數據源，結合歷史光伏電站數據和人口分布密度數據，通過空間分層抽樣算法進行區域優化采樣，利用基于dsfa-swinnet網絡的語義分割技術對光伏電站進行精準識別，并通過形態學處理、矢量化轉化和數據組織等技術步驟，構建高精度的光伏電站矢量數據集。該發明助力光伏電站的精確定位和分布信息獲取，為大規模光伏電站的動態監測、科學規劃、精準評估和智能化管理提供幫助。

技術實現思路

1、本發明的技術解決問題是：提出一種基于深度學習語義分割算法的光伏電站矢量數據集構建方法，對衛星遙感影像數據進行高效處理與光伏電站精準提取，實現大規模區域光伏電站分布的自動化、高精度和一致性建模。與此同時，本發明能夠顯著提升光伏電站動態監測、科學規劃與智能化管理的效率，助力可再生能源領域的數字化轉型。

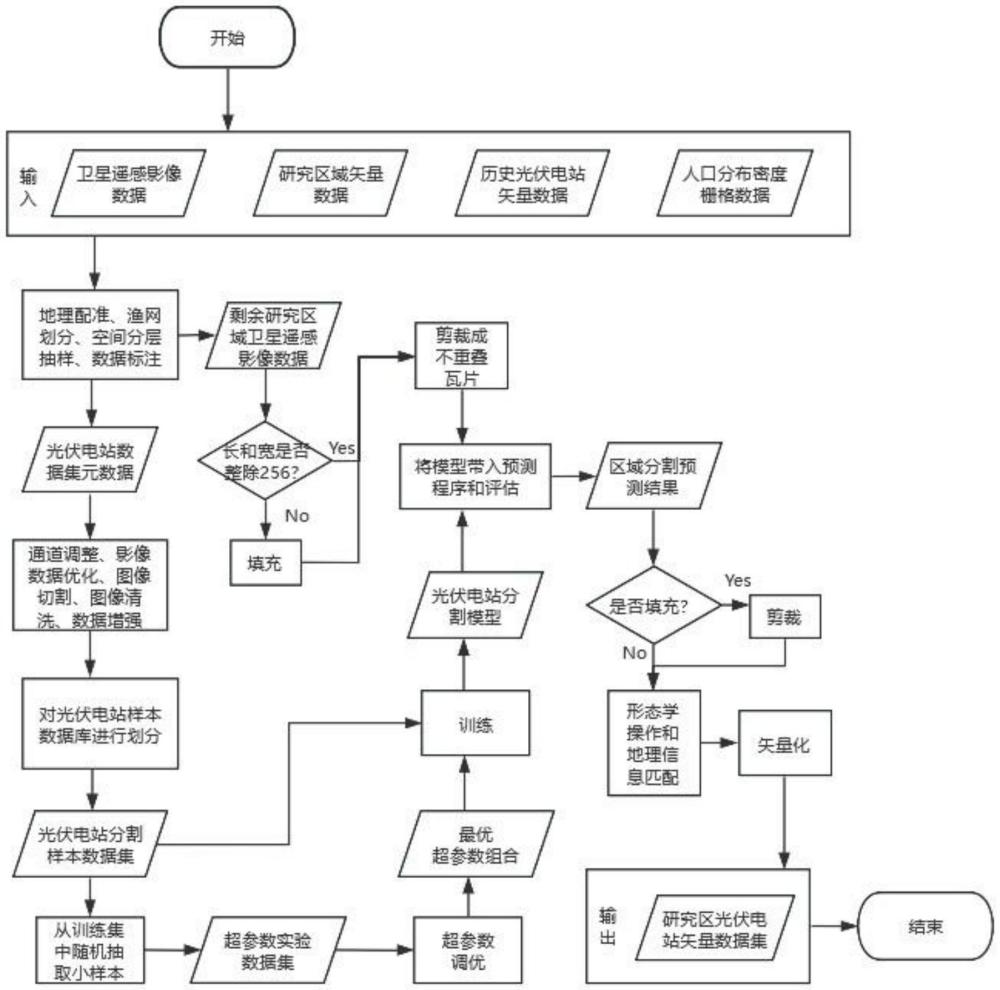

2、本發明的技術解決方案為：一種基于深度學習語義分割算法的光伏電站矢量數據集構建方法，首先獲取開源衛星遙感影像數據、歷史光伏電站數據、研究區域矢量數據以及人口分布密度數據，進行地理配準和矢量數據的漁網劃分，結合空間分層抽樣算法生成采樣區，并對其進行光伏電站的人工標注以形成光伏電站數據集元數據；其次，通過數據增強和樣本平衡等預處理步驟，構建訓練和驗證集，利用dsfa-swinnet網絡進行語義分割模型訓練；隨后，基于訓練好的分割模型對剩余研究區域遙感影像進行光伏電站提取；最后，通過形態學處理、噪聲過濾、地理參考信息匹配和矢量化轉化等步驟，將分割結果整合為高質量的矢量數據集，并按行政區縣進行組織與存儲。其具體步驟如下：

3、(1)采集多源異構數據，構建光伏電站數據集元數據。

4、步驟(1)中，對于獲取的開源衛星遙感影像數據、歷史光伏電站數據、研究區域矢量數據以及人口分布密度數據等多源異構數據，采用標準數據結構進行數據規約。

5、進一步，對多源異構數據進行高效存儲。既可以采用關系型數據庫，通過結構化方式，也可以采用nosql數據庫，通過非結構化方式，進行數據的邏輯存儲與管理；既可以采用集中式高性能存儲設備，也可以采用分布式集群方式進行光伏電站遙感影像數據的物理存儲與優化。

6、更進一步，為獲取光伏電站數據集元數據，具體步驟包括：

7、數據整合與地理配準。從天地圖官網獲得衛星影像數據的密鑰，利用qgis的tianditu?tool插件導入最新時相的在線衛星影像。獲取并導入歷史光伏電站矢量數據、研究區域矢量數據以及人口分布密度柵格數據，按照統一的坐標系標準進行空間投影轉換，確保矢量數據與衛星遙感影像數據的空間一致性。

8、漁網劃分研究區域矢量數據。采用漁網劃分方法，將中研究區域矢量劃分為10000*10000米的均勻網格。

9、空間分層抽樣。以中歷史光伏電站矢量數據和人口分布密度柵格數據為先驗知識，統計(b)中每個網格要素的平均人口密度和歷史光伏電站面積。采用空間分層抽樣方法，在抽取指定數量的網格作為采樣區。

10、人工標注光伏電站區域。使用ps軟件中多種選區工具手動標注中采樣區衛星遙感影像數據的光伏電站。利用python腳本統一標簽顏色，將光伏電站標注為白色(255，255，255)，非光伏電站標注為黑色(0，0，0)，并將標注結果保存為png格式，作為樣本標簽數據。將標簽數據與衛星遙感影像數據一一對應，命名相同，樣本標簽數據和衛星遙感影像數據初步構成光伏電站數據集元數據。

11、(2)對步驟(1)中獲取的光伏電站數據集元數據進行數據預處理與增強，構建光伏電站分割樣本數據集，具體步驟包括：

12、通道調整。去除衛星遙感影像數據的alpha通道，復制標簽數據的單通道以生成三通道標簽數據，使兩者均為三通道格式。

13、影像數據優化。對(a)中的衛星遙感影像數據進行直方圖均衡化和gamma校正以增強圖像對比度。

14、圖像切割。將中的標簽數據和衛星遙感影像數據切割為256*256像素的不重疊瓦片。

15、圖像清洗。過濾中切割后的樣本標簽數據中非光伏電站區域占比小于5％或大于95％的樣本，以排除大部分無光伏區域的影像，為模型訓練和精度評估提供均衡的正負樣本分布。自此原始光伏電站樣本數據庫構建完成。

16、數據增強。將中標簽數據和衛星遙感影像數據使用python腳本進行五種數據增強，分別為水平翻轉、亮度減弱、亮度增強、疊加高斯噪點和隨機縮放，再和中樣本數據庫拼接后得到數據增強后光伏電站樣本數據庫。

17、訓練集與驗證集劃分。將步驟獲取的光伏電站樣本數據庫中樣本和樣本標簽一一對應按照8:2的比例分為訓練集train和驗證集val，得到光伏電站分割樣本數據集。

18、(3)對步驟(2)中獲取的光伏電站樣本數據庫進行光伏電站語義分割，構建光伏電站分割模型，具體步驟包括：

19、(a)構建光伏電站分割模型。dsfa-swinnet模型的主干采用swin-transformer提取光伏電站特征，利用其優秀的窗口和分層思想，克服傳統cnn分割方法在局部感受野方面的限制，從而更有效地捕捉衛星遙感影像中的長程依賴關系。為緩解swin-transformer主干網絡固定窗口大小的局限性，本發明基于物理要素的約束條件，設計一種動態窗口調整策略，力求在提取精度方面取得優異表現的同時，提升模型的計算效率，增強模型在光伏目標檢測任務中的適應性和實用性。模型采用精細化跳躍連接策略，集成了dsfa注意力機制，并將編碼器下兩層的輸出特征圖連接至par瓶頸結構，通過動態解耦空間域與頻率域的多尺度特征表征，進一步豐富其對特征內部細節的理解，提升模型在細粒度光伏電站檢測中的能力。最終，構建一個多級上采用頭將瓶頸結構和四層解碼器的輸出特征圖進行二分類，并上采樣為輸入數據的逐像素結果，作為網絡的輸出序列。

20、(b)模型超參數調優。使用ray?tune自動化調參工具，結合網格搜索和貝葉斯優化算法，對(a)中的dsfa-swinnet模型進行超參數調優。調優實驗關注損失函數權重超參數、學習率超參數以及dropout率。從光伏電站分割樣本數據集的訓練集train中隨機抽取1250張樣本進行參數搜索實驗，樣本和樣本標簽一一對應按照3:1的比例劃分訓練集和驗證集，其中訓練集1000張，驗證集250張。每個參數實驗進行30輪次，按照學習率超參數、損失函數權重超參數以及dropout率依次調參，保存每個超參數的最優結果并修改初始值。訓練過程中采用深度監督策略，網絡的輸出序列中來自瓶頸結構和后三層解碼器的輸出特征圖用于計算輔助損失，以監督模型學習更多的特征表示，解碼器最頂層的輸出特征圖作為主損失，使模型能夠更有效地捕捉到不同尺度的光伏電站特征信息。

21、(c)模型訓練與保存。使用中優化超參數組合訓練模型，保存包含最優權重的分割模型。

22、(3)基于(2)所得光伏電站分割模型和最優超參數結果對研究區域遙感影像數據集進行分割，構建研究區域光伏電站預測結果數據集，具體步驟包括：

23、(a)衛星遙感影像數據預處理。對剩余研究區域遙感影像進行通道處理、直方圖均衡化和gamma校正以及填充和剪裁。

24、(b)光伏電站分割。將中瓦片數據放入模型測試集中，利用光伏電站分割模型對測試集進行光伏電站特征分割，并存儲光伏電站預測結果為tif格式。

25、(4)對步驟(3)中獲取的全部區域分割預測結果進行優化和矢量化處理，構建研究區光伏電站矢量數據集，具體步驟包括：

26、(a)柵格拼接與剪裁。按照文件名編號將瓦片拼接為完整的柵格影像。按照填充記錄剪裁還原數據大小。

27、(b)噪聲過濾與邊界優化。使用canny邊緣檢測算法對(a)中拼接后的柵格數據進行噪聲過濾，去除由于分割模型誤識別產生的孤立點或小區域噪聲。結合形態學處理技術(如膨脹、腐蝕等)優化光伏電站邊界，提升邊界的平滑度與精度，確保光伏電站的空間邊界完整且準確。

28、(c)地理參考信息匹配。提取衛星遙感影像數據中的地理坐標系信息和投影參數復制給中對應柵格數據，確保光伏電站分割結果與真實地理空間的精確對接。

29、(d)矢量轉化與組織。根據行政區縣劃分，使用專業地理信息處理軟件arcmap將中處理后的柵格數據進行逐分辨率的矢量化轉化。對生成的光伏電站矢量數據進行地理信息整合，結合研究區的行政區縣劃分進行組織和存儲，形成符合標準化要求的光伏電站矢量數據集。

30、本發明與現有技術相比的優點在于：

31、1、提供了一種基于深度學習語義分割算法的光伏電站提取方法，相較現有的技術，dsfa-swinnet模型采用集成動態窗口調整策略的swin-transformer主干網絡，提出了dsfa注意力機制和par瓶頸結構，分別從局部和全局圖像級別提取特征，使得dsfa-swinnet更好的融合上下文信息，在光伏電站的特征提取上表現出更高的精度和效率。與傳統方法相比，該模型分割耗時更短，能夠有效減少計算資源消耗。同時，模型通過優化的深度監督策略，確保了分割結果更準確，能夠滿足大規模區域光伏電站自動化檢測的需求，為智能化管理提供了有力支持。

32、2、該方法通過結合空間分層抽樣和數據增強等預處理手段，構建了高質量的光伏電站分割樣本數據庫。利用dsfa-swinnet模型對衛星遙感影像進行高效的光伏電站提取，精度高且計算效率顯著提升。與傳統的圖像處理方法相比，本發明不僅大大降低了人工干預需求，還提高了大范圍光伏電站檢測的自動化水平。該方法能夠滿足快速、精準檢測的需求，適用于大規模光伏電站區域的監測與分析。
