本技術涉及陶瓷加工，具體為一種陶瓷工藝品上色噴涂裝置。

背景技術：

1、陶瓷工藝品通常具有較高的藝術觀賞價值，常見的陶瓷制品包括陶瓷雕塑、顏色釉瓷器、薄胎瓷器、彩繪瓷器以及其他各種裝飾陶瓷等。陶瓷工藝品在制作過程中，為提高其觀賞價值，通常會進行上色噴涂處理，目前，常見的噴涂裝置通常為噴涂槍，由人員手持噴涂槍對陶瓷工藝品進行上色，該過程中，部分顏料會附著在人員皮膚上甚至被吸入體內，對人員健康存在威脅，且噴涂過程中還需轉動陶瓷工藝品進行角度調節，不便于陶瓷工藝品的制備加工。

技術實現思路

1、本實用新型要解決的技術問題是克服現有的缺陷，提供一種陶瓷工藝品上色噴涂裝置，通過在較封閉環境內對陶瓷工藝品進行噴涂上色，可有效減少顏料附著在人員皮膚上或被人員吸入體內，保證人員健康，且該方式可減少環境中灰塵、毛發對顏料噴涂產生的影響，便于陶瓷工藝品的上色處理，同時本裝置使用過程中可根據需求對陶瓷工藝品進行角度調節，也可對噴涂位置進行靈活調節，便于本噴涂裝置的使用，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種陶瓷工藝品上色噴涂裝置，包括安裝板，所述安裝板上側設置有旋轉組件，且安裝板上側安裝有罩設在旋轉組件外側的防護罩，所述防護罩一側為敞口設置，且防護罩側面安裝有對敞口密封的密封板，所述防護罩頂部對應旋轉組件的位置設置有定位組件，所述防護罩側面開設有安裝口，且安裝口內滑動安裝有噴涂組件，且安裝板側面設置有為噴涂組件供料的供料組件，所述防護罩側面還設置有控制面板以及驅動噴涂組件移動的調節組件。

3、作為本實用新型的一種優選技術方案，所述旋轉組件包括轉動安裝在安裝板上側的放置板，所述安裝板側面安裝有驅動放置板轉動的旋轉電機，所述安裝板底部安裝有對其支撐的支腿。

4、作為本實用新型的一種優選技術方案，所述定位組件包括安裝在防護罩側面的第一螺紋筒，所述第一螺紋筒內螺紋連接有定位螺桿，且定位螺桿底端轉動安裝有定位板，所述第一螺紋筒側面設置有用于定位螺桿定位的定位螺絲。

5、作為本實用新型的一種優選技術方案，所述噴涂組件包括滑動安裝在安裝口內的噴涂箱，且噴涂箱側面安裝有與其內腔連通的噴頭，所述噴頭位于防護罩內部。

6、作為本實用新型的一種優選技術方案，所述調節組件包括安裝在防護罩側面的驅動電機，且驅動電機的驅動軸上安裝有驅動螺桿，所述噴涂箱側面安裝有第二螺紋筒，所述驅動螺桿螺紋安裝在第二螺紋筒內。

7、作為本實用新型的一種優選技術方案，所述供料組件包括安裝在防護罩側面的儲存箱，且儲存箱內密封滑動安裝有擠壓板，且儲存箱一側安裝有推動擠壓板移動的伸縮缸，所述儲存箱側面遠離伸縮缸的位置安裝有與其內腔連通的連通管，且連通管遠離儲存箱的一端安裝在噴涂箱側面并與噴涂箱內腔連通，所述連通管上安裝有閥門。

8、作為本實用新型的一種優選技術方案，所述儲存箱側面遠離伸縮缸的位置安裝有與其內腔連通的進料管，所述進料管上安裝有單向閥。

9、作為本實用新型的一種優選技術方案，所述安裝板上安裝有距離監測傳感器，且距離監測傳感器的檢測端朝向噴涂組件設置。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型示例的陶瓷工藝品上色噴涂裝置，通過在較封閉環境內對陶瓷工藝品進行噴涂上色，可有效減少顏料附著在人員皮膚上或被人員吸入體內，保證人員健康，且該方式可減少環境中灰塵、毛發對顏料噴涂產生的影響，便于陶瓷工藝品的上色處理，同時本裝置使用過程中可根據需求對陶瓷工藝品進行角度調節，也可對噴涂位置進行靈活調節，便于本噴涂裝置的使用。

技術特征：

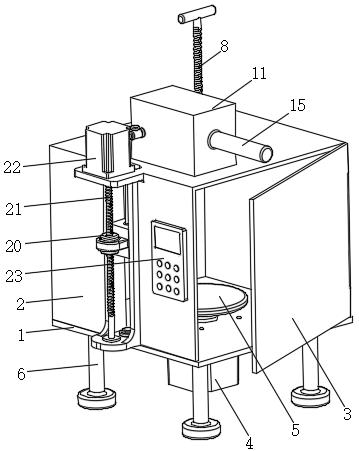

1.一種陶瓷工藝品上色噴涂裝置，包括安裝板（1），其特征在于：所述安裝板（1）上側設置有旋轉組件，且安裝板（1）上側安裝有罩設在旋轉組件外側的防護罩（2），所述防護罩（2）一側為敞口設置，且防護罩（2）側面安裝有對敞口密封的密封板（3），所述防護罩（2）頂部對應旋轉組件的位置設置有定位組件，所述防護罩（2）側面開設有安裝口，且安裝口內滑動安裝有噴涂組件，且安裝板（1）側面設置有為噴涂組件供料的供料組件，所述防護罩（2）側面還設置有控制面板（23）以及驅動噴涂組件移動的調節組件。

2.根據權利要求1所述的陶瓷工藝品上色噴涂裝置，其特征在于：所述旋轉組件包括轉動安裝在安裝板（1）上側的放置板（5），所述安裝板（1）側面安裝有驅動放置板（5）轉動的旋轉電機（4），所述安裝板（1）底部安裝有對其支撐的支腿（6）。

3.根據權利要求1所述的陶瓷工藝品上色噴涂裝置，其特征在于：所述定位組件包括安裝在防護罩（2）側面的第一螺紋筒（7），所述第一螺紋筒（7）內螺紋連接有定位螺桿（8），且定位螺桿（8）底端轉動安裝有定位板（9），所述第一螺紋筒（7）側面設置有用于定位螺桿（8）定位的定位螺絲（10）。

4.根據權利要求1所述的陶瓷工藝品上色噴涂裝置，其特征在于：所述噴涂組件包括滑動安裝在安裝口內的噴涂箱（12），且噴涂箱（12）側面安裝有與其內腔連通的噴頭（13），所述噴頭（13）位于防護罩（2）內部。

5.根據權利要求4所述的陶瓷工藝品上色噴涂裝置，其特征在于：所述調節組件包括安裝在防護罩（2）側面的驅動電機（22），且驅動電機（22）的驅動軸上安裝有驅動螺桿（21），所述噴涂箱（12）側面安裝有第二螺紋筒（20），所述驅動螺桿（21）螺紋安裝在第二螺紋筒（20）內。

6.根據權利要求4所述的陶瓷工藝品上色噴涂裝置，其特征在于：所述供料組件包括安裝在防護罩（2）側面的儲存箱（11），且儲存箱（11）內密封滑動安裝有擠壓板（16），且儲存箱（11）一側安裝有推動擠壓板（16）移動的伸縮缸（15），所述儲存箱（11）側面遠離伸縮缸（15）的位置安裝有與其內腔連通的連通管（14），且連通管（14）遠離儲存箱（11）的一端安裝在噴涂箱（12）側面并與噴涂箱（12）內腔連通，所述連通管（14）上安裝有閥門（17）。

7.根據權利要求6所述的陶瓷工藝品上色噴涂裝置，其特征在于：所述儲存箱（11）側面遠離伸縮缸（15）的位置安裝有與其內腔連通的進料管（18），所述進料管（18）上安裝有單向閥（19）。

8.根據權利要求1所述的陶瓷工藝品上色噴涂裝置，其特征在于：所述安裝板（1）上安裝有距離監測傳感器（24），且距離監測傳感器（24）的檢測端朝向噴涂組件設置。

技術總結
本技術公開了一種陶瓷工藝品上色噴涂裝置，包括安裝板，所述安裝板上側設置有旋轉組件，且安裝板上側安裝有罩設在旋轉組件外側的防護罩，所述防護罩一側為敞口設置，且防護罩側面安裝有對敞口密封的密封板，所述防護罩頂部對應旋轉組件的位置設置有定位組件，所述防護罩側面開設有安裝口。本陶瓷工藝品上色噴涂裝置，通過在較封閉環境內對陶瓷工藝品進行噴涂上色，可有效減少顏料附著在人員皮膚上或被人員吸入體內，保證人員健康，且該方式可減少環境中灰塵、毛發對顏料噴涂產生的影響，便于陶瓷工藝品的上色處理，同時本裝置使用過程中可根據需求對陶瓷工藝品進行角度調節，也可對噴涂位置進行靈活調節，便于本噴涂裝置的使用。

技術研發人員：李偉堂,胡敏
受保護的技術使用者：贛州藝佳興陶瓷有限公司
技術研發日：20240711
技術公布日：2025/4/28
