本發明涉及畜類胴體分割領域，具體涉及一種豬尾叉骨三維不規則剔除界面生成方法。

背景技術：

1、豬肉營養豐富，被廣泛應用于各種菜肴和食品加工中，是全球飲食文化不可或缺的一部分。在豬肉生產過程中，精細化分割是確保肉質品質和經濟效益的關鍵步驟。其中，尾叉骨幾何結構復雜、形狀多變且不規則，從豬后腿中將其剔除一直是一個復雜且具有挑戰性的環節。目前，國內的尾叉骨剔除依然多依靠人工實現。人工剔骨過程中，即便擁有一定的分割經驗，但由于骨骼結構的復雜性與不可見性，在剔骨過程中依然會出現尾叉骨緊密連接的關鍵軟組織損傷、刀具滑動與卡頓，剔除后尾叉骨的形狀要求難以保持一致等問題，進而導致剔除質量和效率低下。采用機械自動化方式剔骨，雖然可以減輕工人的勞動負擔、提升剔骨效率，但由于機器在執行剔骨操作前，豬尾叉骨與周圍組織之間的精確剔除界面難以獲取，導致刀具無法沿著預定軌跡分割，產生肉品損耗。

2、申請?zhí)枮?02111393371.7的發明專利，公開了一種畜類胴體剔骨分割裝置和方法。剔骨分割裝置包括：工作臺、骨骼掃描機構、分割剔骨機器人、輔助抓取機器人。剔骨分割方法為：將待分割的畜類胴體固定在工作臺上；移動工作臺到掃描位置，使用骨骼掃描機構中的x射線獲取骨骼形狀和位置信息；將工作臺移動到切割位置，啟動抓取裝置輔助固定骨骼；分割剔骨機器人根據掃描的骨骼信息，自動調整切割路徑，完成分割；將分離后的骨骼和肉分別放入料筐。具體地，通過骨骼掃描機構中的x射線掃描設備捕獲捕捉豬骨的形狀、密度、位置和二維影像數據，通過算法將其轉換為骨骼的三維形狀信息，形成骨骼模型。將當前骨骼模型與標準骨骼模型對比,得到實際骨骼和標準骨骼的偏差值,使用該偏差值修正分割剔骨機器人的預設剔骨路徑和運動軌跡。該方法流程簡便、易于控制和實現，并在一定程度上提升了精確性和穩定性。但過于依賴標準模型，降低了處理非標準形狀時的靈活度，在遇到較大偏差或骨骼結構突變情況下，可能會導致分割路徑偏移，造成肉品損耗，且方法是基于整體模型的偏差計算，而不是針對骨骼結構中復雜局部區域進行精細的分割路徑調整和優化，這會影響剔除效果的一致性。

技術實現思路

1、針對現有技術中的問題，本發明提供一種豬尾叉骨三維不規則剔除界面生成方法，目的在于可處理尾叉骨復雜區域的形態，獲得精準的尾叉骨剔除界面。

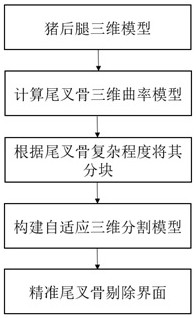

2、一種豬尾叉骨三維不規則剔除界面生成方法，包括以下步驟：

3、步驟1：獲得尾叉骨的三維曲率模型；

4、步驟2：基于三維曲率模型，按照尾叉骨的形狀的復雜程度將尾叉骨區域進行分塊處理，獲得復雜度相似的區域并記為分塊；

5、步驟3：針對不同復雜度相似的區域，構建自適應三維分割模型，獲取最優的尾叉骨剔除界面。

6、進一步為：自適應三維分割模型包括第一網絡單元、第二網絡單元和整體自適應三維分割網絡，第一網絡單元用于對尾叉骨區域每一個分塊的復雜度評分?jǐn)?shù)據進行處理，形成復雜度評分處理層，之后引入到第二網絡單元的關鍵位置，并根據復雜度評分?jǐn)?shù)據和輸入特征圖的分布，通過mamba模塊生成動態特征建模路徑；

7、第二網絡單元用于對尾叉骨區域的三維點云數據進行處理，再逐步提取和恢復特征，對尾叉骨區域進行初步的分割；

8、整體自適應三維分割網絡由第一網絡單元和第二網絡單元共同組成，第二網絡單元結合第一網絡單元中復雜評分處理層和mamba模塊對尾叉骨區域的每個分塊進行分割和特征細化，生成最終精確的尾叉骨剔除界面。

9、進一步為：第一網絡單元由復雜度評分處理層和mamba模塊兩部分組成；

10、復雜度評分處理層通過全連接層對復雜度評分?jǐn)?shù)據進行處理，將評分?jǐn)U展為與第二網絡單元關鍵位置特征圖的維度匹配的張量形式；

11、mamba模塊由線性變換、1d卷積(conv1d)、非線性激活函數(silu)和選擇性狀態空間(s6)組成；mamba模塊中，輸入特征圖??首先經過兩個并行的線性變換，生成兩條不同的特征流；其次，第一條特征流經過1d卷積操作捕獲局部尾叉骨特征，提取特征的局部特征模式和短期依賴；接著，兩條特征流均通過silu激活函數，silu激活函數的公式為：

12、

13、其中，是sigmoid函數，增強了對輸入值的靈敏度；

14、然后，第一條特征流繼續經過選擇性狀態空間；最后，兩條特征流通過殘差連接相加，得到融合后的特征，融合后的特征再通過線性層生成最終的輸出特征。

15、進一步為：mamba模塊通過選擇性狀態空間動態調整特定路徑生成的特征圖，即為生成的動態特征建模路徑。

16、進一步為：第二網絡單元為3d?u-net框架組成；

17、3d?u-net框架包括3個編碼層、1個瓶頸層和3個解碼層，每個編碼層均由兩個3d卷積層組成，每個3d卷積層后接批量歸一化和relu激活函數(conv+bn+relu)，在每個編碼層的末尾，采用3d最大池化(max?pool)操作，將特征圖的分辨率減半，編碼層在編碼過程中，第二網絡單元特征通道數加倍；

18、瓶頸層包含兩次連續的3d卷積操作；

19、每個解碼層包含一次反卷積操作并用于對特征圖進行上采樣，上采樣后形成的特征圖與對應的編碼層特征圖通過跳躍連接進行拼接，結合低級和高級特征圖；拼接后的特征圖經過兩次3d卷積層、批量歸一化和relu激活函數操作；在最后一層解碼層加入一次單獨的3d卷積操作。

20、進一步為：第二網絡單元的關鍵位置有3個，分別為：第三個編碼層中max?pool之后的位置、第一個解碼層中up?conv之后的位置、第三個解碼層中up?conv之后的位置。

21、進一步為：整體自適應三維分割網絡由3個編碼層、1個瓶頸層和3個解碼層組成；

22、整體自適應三維分割網絡的前兩個編碼層與第二網絡單元中的前兩個編碼層相同，整體自適應三維分割網絡的第三個編碼層包括與第二網絡單元的第三個編碼層相同的結構，并在與第二網絡單元的第三個編碼層相同的結構中max?pool之后的位置，將復雜度評分處理層中的評分，擴展為與max?pool操作之后生成的特征圖相同的張量；之后將復雜度評分處理層與max?pool操作之后生成的特征圖做廣播操作，廣播操作后生成的特征圖為該第三個編碼層的深層特征圖，廣播操作使第二網絡單元中第三個編碼層中max?pool之后的位置關鍵位置引入該部分的復雜度評分處理層；最后，通過mamba模塊進一步對第三個編碼層廣播操作后生成的深層特征圖進行選擇性建模，通過局部卷積和狀態空間機制增強網絡的特征表達能力，從而適配不同復雜度區域的特征需求，形成整體自適應三維分割網絡的第三個編碼層；

23、自適應三維分割網絡的瓶頸層用于連接編碼層與解碼層，并與第二網絡單元中的瓶頸層相同；

24、整體自適應三維分割網絡的第一個解碼層包括與第二網絡單元的第一個解碼層相同的結構，在與第二網絡單元的第一個解碼層相同的結構中反卷積之后的位置，復雜度評分處理層中評分將擴展為與反卷積）操作之后生成的特征圖相同的張量；之后將復雜度評分處理層與反卷積操作之后生成的特征圖做廣播操作，廣播操作后生成的特征圖為自適應三維分割網絡第一個解碼層的深層特征圖，廣播操作使第二網絡單元中第一個解碼層中反卷積之后引入該部分的復雜度評分處理層；接著，通過mamba模塊進一步對第一個解碼層廣播操作后生成的深層特征圖進行選擇性建模，通過局部卷積和狀態空間機制增強網絡的特征表達能力，從而適配不同復雜度區域的特征需求；最后，經過兩次3d卷積層、批量歸一化和relu激活函數操作（conv+bn+relu?2）之后，形成自適應三維分割網絡的第一個解碼層；

25、自適應三維分割網絡的第二個解碼層與第二網絡單元中的第二個解碼層相同；

26、整體自適應三維分割網絡的第三個解碼層包括與第二網絡單元的第三個解碼層相同的結構，在與第二網絡單元的第一個解碼層相同的結構中反卷積之后的位置，復雜度評分處理層中評分將擴展為與反卷積操作之后生成的特征圖相同的張量；之后將復雜度評分處理層與反卷積操作之后生成的特征圖做廣播操作，廣播操作后生成的特征圖為自適應三維分割網絡第一個解碼層的深層特征圖，廣播操作使第二網絡單元中第一個解碼層中反卷積之后引入該部分的復雜度評分處理層；接著，mamba模塊進一步對第一個解碼層廣播操作后生成的深層特征圖進行選擇性建模，通過局部卷積和狀態空間機制增強網絡的特征表達能力，從而適配不同復雜度區域的特征需求；最后，經過兩次3d卷積層、批量歸一化和relu激活函數操作（conv+bn+relu?2）之后，形成自適應三維分割網絡的第三個解碼層；

27、進一步為：利用交叉熵?fù)p失函數、額外的正則化項平衡模型、梯度下降的優化算法對自適應三維分割模型進行訓練。

28、進一步為：步驟1包括以下步驟：

29、步驟1.1：根據豬后腿三維模型的橫斷面的逐個切片圖像，利用閾值分割技術獲取豬后腿尾叉骨的初步分割線；

30、步驟1.2：對初步分割線進行曲率分析，量化逐個切片圖像中骨骼的彎曲程度，獲得每個切片圖像上初步分割線的曲率值；

31、步驟1.3：利用多方向切片曲率值數據映射方法，構建為尾叉骨的三維曲率模型。

32、進一步為：步驟2.1：分別將各個方向的逐個切片圖像中的曲率數據映射到三維空間，獲得各個方向包含曲率信息的三維點云，設定分塊類別數，將三維點云分為個分塊；

33、對于三維點云，每個點的特征向量由其三維空間位置和曲率值組成，即特征向量為；先對所有點的曲率值進行排序，排序后可直接依據曲率值的統計分布來確定閾值；對曲率值從小到大的排序后，選擇合適的多個分位數作為劃分個復雜度等級區域的閾值，根據設定的閾值，將每個點在尾叉骨三維空間中的位置與其曲率類別進行對應，形成個不同復雜度的點集，組成個不同的分塊區域，即分塊；

34、步驟2.2：使用k-means++方法初始聚類中心；

35、從三維點云形成的數據集中隨機選擇一個數據點作為第一個聚類中心；計算數據集中的每個數據點與聚類中心之間的歐幾里得距離；對于每個未被選為聚類中心的數據點，計算它與最近聚類中心的距離；根據這些距離的平方來分配選擇為下一個聚類中心的概率，距離越大，被選中的概率越高；使用上一步計算出的概率分布，通過隨機抽樣的方式來選擇新的聚類中心；重復上述步驟，直到選擇個聚類中心，選出的n個聚類中心即為初始中心點；

36、k-means++算法每次選擇新中心時，都是基于當前已選擇的中心和所有數據點來計算距離和概率，設三維曲率模型中數據點p坐標為，聚類中心c坐標為；

37、步驟2.3：對三維曲率模型進行類別分配，獲得初步的分類結果；

38、將每個數據點分配給最近的初始中心點所在的“簇”中，形成個類，即將尾叉骨的每個部分歸類到其復雜度最相似的組中，進行初步歸類；類別分配過程如下：對于每個數據點，計算其與每個聚類中心的距離，將分配給離它最近的聚類中心；

39、步驟2.4：更新聚類中心，即，根據初步的分類結果，重新計算每個簇的中心點，即計算每個類別中所有點的平均位置，作為新的聚類中心；

40、步驟2.5：迭代優化，即，重復步驟2.3和步驟2.4，當聚類中心點的位置趨于穩定或達到預定的迭代次數時，得到個簇的結果，形成個由同類曲率類別點組成的子塊，即復雜度相似的區域。

41、本發明的有益效果：采用尾叉骨分塊處理后融合的方式，不僅能夠靈活地應對骨骼的多變形態，實現個性化的剔骨效果，還可以確保剔除界面的連續性和光滑度，便利后續的自動化剔骨操作，減少了肉品損耗。此外，自適應三維分割模型根據不同骨塊的復雜度進行特定處理，既優化了分割效率，又提升了分割的準確性。
