本發明涉及電氣柜測試，尤其涉及一種自動化電氣控制柜的測試設備。

背景技術：

1、電氣控制柜是電氣設備組合中的控制設備，利用電力控制工業設備或機械來完成各種機械功能，測試可以驗證控制柜的各項功能是否符合設計要求，確保設備在長期運行的過程中能夠達到良好的控制效果，因此提出一種自動化電氣控制柜的測試設備。

2、目前在對電氣控制柜的殼體進行測試時，部分檢測設備的檢測功能單一，在進行測量的過程中需要不斷更換不同的測試儀器，在更換期間就可能會對樣品產生影響，此過程中不僅會浪費大量的時間，并且這些儀器價格高昂損壞后維修成本高，檢測的過程和結果無法直觀的辨別，而且部分電控柜會在一些在戶外或海洋等鹽霧環境中工作時，容易受到鹽霧的侵蝕，導致金屬部件腐蝕從而影響電柜整體的使用壽命，為此提出了一種自動化電氣控制柜的測試設備。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的一種自動化電氣控制柜的測試設備。

2、為了實現上述目的，本發明采用了如下技術方案：

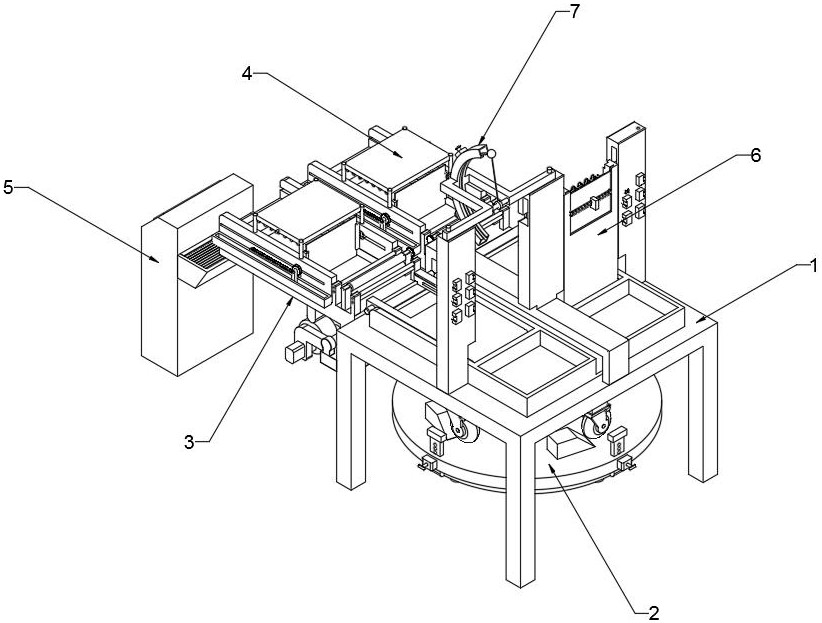

3、一種自動化電氣控制柜的測試設備，包括測試架、振動結構、翻轉測試板和第一輸送機構，所述測試架上安裝有固定架，固定架上設置有中間架，中間架的兩側對稱安裝有側板架，側板架的后側面上放置有重量塊，所述側板架和中間架的頂面上可拆式安裝有沖擊件；

4、所述振動結構位于測試架的底側，所述振動結構包括振動盤、轉動盤、調節環和旋轉電機，所述振動盤位于轉動盤的上側，所述調節環連接在轉動盤的底側，所述旋轉電機的輸出端連接在轉動盤的底面上；

5、所述翻轉測試板的底端轉動連接在振動盤上，所述翻轉測試板上開設有測試槽，測試槽內設置有電氣柜板，所述翻轉測試板上開設有凹槽，凹槽的內壁之間運動連接有檢測架；

6、所述第一輸送機構安裝在測試架的一側，所述第一輸送機構包括支撐臺、清洗件、支撐底塊和偏心輪，所述清洗件的一端連接在支撐臺上，所述支撐底塊固定安裝在清洗件的底面上，所述偏心輪連接在支撐底塊的底側，所述第一輸送機構的另一側設置有鹽霧器。

7、優選的，所述固定架的兩端架設在測試架頂面的中間位置，所述中間架的底端焊接安裝在固定架的頂面上，中間架兩側的外壁面上對稱開設有振動槽，所述側板架的側壁面上也開設有振動槽，多個振動槽的位置均相互對應，所述振動槽的一側均開設有封閉口，封閉口內移動連接有堵塊，堵塊的尾端上焊接安裝有驅動桿，所述翻轉測試板兩側頂端的外壁面上均固定安裝有限位柱，限位柱運動連接在封閉口和振動槽內。

8、優選的，所述側板架的后側面上排列安裝有多個掛鉤，掛鉤均焊接安裝在側板架上，所述重量塊的底面上開設有掛孔，所述重量塊設置有多個均大小重量不同，重量塊均放置在掛鉤上。

9、優選的，所述振動盤的底面上環形排列安裝有多個活動輥，所述測試架上開設有多個升降孔，活動輥運動連接在升降孔內，所述活動輥的底端上均固定安裝有滾輪，所述轉動盤上環形開設有升降槽，轉動盤的底側設置有多個底桿，轉動盤的底面上開設有環形支撐槽，所述底桿的頂端上固定安裝有支撐環，支撐環活動連接在環形支撐槽內，所述旋轉電機的輸出端連接在轉動盤的中心位置，所述轉動盤上還開設有多個調節槽，調節槽內均運動連接有調節片，所述調節環固定安裝在多個調節片的底端上，所述調節環的頂面上固定安裝有多個梯形塊，所述梯形塊與升降槽的位置相適配，所述調節片上均開設有調節孔，所述調節槽一側的轉動盤上均安裝有第一定位螺栓，第一定位螺栓螺紋連接在調節孔內。

10、優選的，所述振動盤的頂面上對稱開設有下沉式的收集盒和翻轉盒，所述翻轉測試板設置有兩個，兩個翻轉測試板的底端均轉動連接在翻轉盒的內壁之間，所述凹槽設置在翻轉測試板的頂端上，所述測試槽開設在凹槽的兩側內壁上，測試槽頂端的一側均設置有限位塊，限位塊活動連接在翻轉測試板的頂端內，所述測試槽的外側均開設有活動槽，活動槽也位于凹槽內，活動槽內安裝有電動絲桿，所述檢測架的兩端均連接在電動絲桿上。

11、優選的，所述檢測架的后側面上固定安裝有架體，所述檢測架內排列安裝有多個測試輥，測試輥均彈簧連接在檢測架內，測試輥的一端連接在電氣柜板的外表面上，所述架體內螺紋連接有尾輥，尾輥的一端連接在測試輥的另一端上。

12、優選的，所述清洗件包括清洗架、沖洗板、傳動輥和擦拭輥，所述沖洗板固定安裝在清洗架的頂面上，所述擦拭輥安裝在清洗架的尾端上，所述傳動輥設置有兩個，分別位于擦拭輥的兩側，所述清洗架的內壁之間對稱開設有水平滑槽，水平滑槽內壁的中間位置開設有旋轉槽，所述清洗架的兩側還開設有貫通槽，貫通槽與水平滑槽之間相連通，所述貫通槽的底側均設置有齒條，齒條固定安裝在清洗架的外側，清洗架的兩側還安裝有第一絲桿，所述清洗架內運動連接有轉板件，所述轉板件包括齒片、夾持塊、限位轉塊和貫穿桿，所述齒片、夾持塊、限位轉塊均固定安裝在貫穿桿上，所述齒片和夾持塊分別位于限位轉塊的兩側，所述清洗架的兩側均設置有轉板件，所述電氣柜板連接在夾持塊之間，所述限位轉塊水平運動在水平滑槽內，且其轉動連接在旋轉槽內，齒片與齒條之間相互嚙合，所述貫穿桿的一端位于貫通槽的外側，所述第一絲桿和貫穿桿之間連接有傳動塊。

13、優選的，所述支撐臺的一側焊接安裝在測試架上，所述支撐臺上設置有限位輥，所述清洗件的尾端轉動連接在限位輥上，所述支撐臺上還安裝有調節電機，所述偏心輪設置有多個，均安裝在調節電機的輸出端上，所述偏心輪均支撐在支撐底塊的底端上，支撐底塊與偏心輪的位置之間相適配，所述鹽霧器位于第一輸送機構的外側，鹽霧器的一側設置有材料放置盤，材料放置盤的底面上排列安裝有防護架，所述材料放置盤的頂面上安裝有電動密閉門，材料放置盤的高度與轉板件的傾斜高度相適配。

14、優選的，所述沖擊件包括沖擊架、弧形導向架和沖擊球，所述沖擊架固定安裝在弧形導向架的兩側，弧形導向架外側的弧形面上安裝有多個限位螺桿，限位螺桿的一端貫穿至弧形導向架的內側，所述沖擊架之間焊接安裝有固定桿，固定桿的外表面上轉動連接有限位轉環，限位轉環和沖擊球之間連接有拉繩，弧形導向架內側的弧形面上開設有導線槽，所述沖擊架的兩端上均設置有定位螺絲，所述側板架和中間架的頂面上對應設置有兩組螺紋孔，所述定位螺絲連接在螺紋孔內。

15、優選的，所述第一輸送機構的一側設置有第二輸送機構，第二輸送機構包括清潔組件和支撐架，清潔組件和所述清洗件的結構完全一致，所述清潔組件的一端固定在測試架上，所述支撐架固定在清潔組件另一端的底面上。

16、本發明的有益效果是：

17、本方案由于振動盤、轉動盤和調節環的配合，能實現對翻轉測試板的快速升降，從而達到持續振動的效果，根據轉動盤和調節環之間的距離，能達到振動幅度大小條件的效果，從而模擬出設備在運輸或振動環境下的情況；

18、由于清洗件和清潔組件的設置，能對測試的樣品進行提前的清洗，減少樣品上附帶的雜質對測試結果產生影響的可能，并且第一輸送機構能方便角度的調節，能將清洗后的樣品直接送入鹽霧器中，省去人工搬運的同時也避免二次污染，并且清洗件還能對鹽霧模擬后的樣品進行清洗，減少含有腐蝕性的雜質附著在樣品上，間接維護了設備，并且還能清潔掉鹽霧模擬時產生的碎屑，維護設備環境的同時，也避免雜質影響測試的準確性；

19、由于檢測架和樣品的連接，根據測試輥的長短能測試出樣品的彎曲度和厚度，配合著尾輥的抵持，達到測試輥的限位效果，在檢測架的運動下達到劃痕測試的效果，通過沖擊件能實現對樣品的沖擊模擬出受外力而產生的影響，重量塊能測試電氣柜板的載荷承重，并且測試時可以進行對比測試，測試的結果更加直觀和準確。

20、本方案，減少了在測試的過程中需要不斷更換測試設備，來達到多狀態測試的效果，降低了測試過程中由于設備的因素沒有及時發現，而導致測試結果產生偏差的可能，提高了裝置多功能測試的效果，并且測試的過程中能直觀的展示，測試的結果之間有顯著的對比性，也提高了裝置對電控柜鹽霧檢測的效果，檢測過程中能減少鹽霧對設備的影響，并且檢測結果更加直觀，能直接辨別出鹽霧環境對柜體的影響。
