本發明涉及服務器，更具體地涉及一種電子設備和電子設備執行的熱插拔方法。

背景技術：

1、在服務器領域中，服務器的核心組件是處理器、內存、非易失性內存主機控制器接口硬盤等設備。除此之外，根據服務器的功能和適用場景，還可以連接外圍器件互連設備，例如，外部設備互聯總線磁盤陣列卡。

2、在實際使用過程中，對發生故障的連接外圍器件互連設備進行更換時需要對服務器進行斷電，影響了服務器的業務運行，降低了服務器的適用性。

技術實現思路

1、鑒于上述問題，本發明提供了提高服務器的適用性的電子設備和電子設備執行的熱插拔方法。

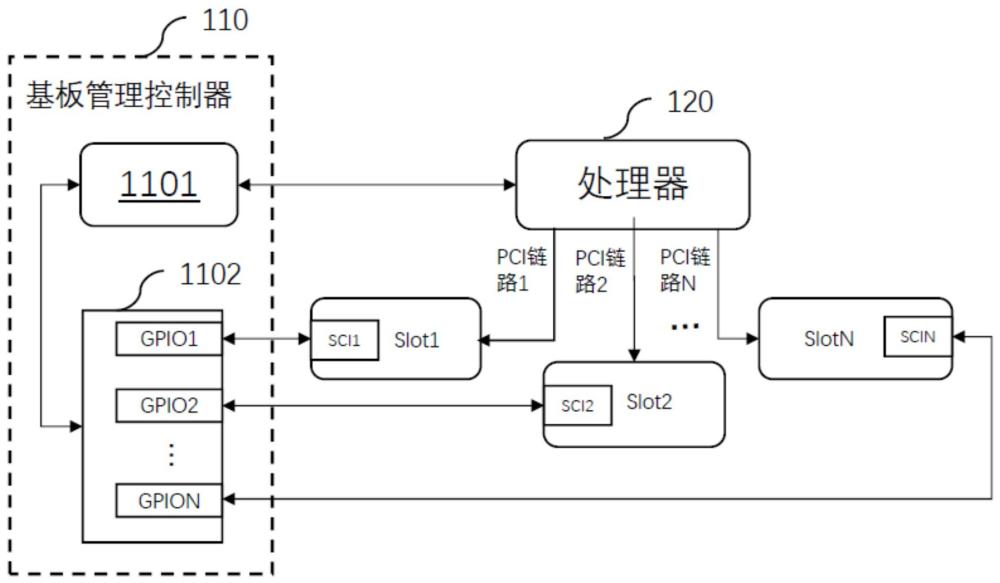

2、根據本發明的第一個方面，提供了一種電子設備，包括：多個插槽，插槽用于接入擴展設備；基板管理控制器，基板管理控制器具有多個第一接口，第一接口與多個插槽中的至少一個插槽連接，基板管理控制器用于設置各個第一接口的插拔狀態；處理器，處理器與多個插槽和基板管理控制器連接，其中處理器與各個插槽通過相應的通信鏈路連接，處理器用于根據基板管理控制器提供的第一接口的插拔狀態確定與第一接口連接的插槽的通信鏈路是中斷使能狀態還是中斷關閉狀態，如果通信鏈路是中斷使能狀態，則將通信鏈路對應的插槽與擴展設備之間的連接斷開，如果通信鏈路是中斷關閉狀態，則允許通信鏈路對應的插槽與擴展設備之間的連接。

3、本發明的第二方面提供了一種電子設備執行的熱插拔方法，包括：基板管理控制器設置各個第一接口的插拔狀態；處理器根據基板管理控制器提供的第一接口的插拔狀態確定與第一接口連接的插槽的通信鏈路是中斷使能狀態還是中斷關閉狀態，如果通信鏈路的中斷狀態是中斷使能狀態，則將通信鏈路對應的插槽與擴展設備之間的連接斷開，如果通信鏈路的中斷狀態是中斷關閉狀態，則允許通信鏈路對應的插槽與擴展設備之間的連接。

技術特征：

1.一種電子設備，其特征在于，所述電子設備包括：

2.根據權利要求1所述的電子設備，其特征在于，所述電子設備還包括針對各個通信鏈路設置的狀態寄存器，所述插拔狀態為第一狀態或第二狀態，所述處理器用于：

3.根據權利要求1所述的電子設備，其特征在于，所述基板管理控制器實現為集成電路。

4.根據權利要求1所述的電子設備，其特征在于，所述電子設備還包括具有多個第二接口的操作臺控制面板，所述第二接口與所述多個插槽中的至少一個插槽連接，所述操作臺控制面板用于設置各個第二接口的插拔狀態；

5.根據權利要求4所述的電子設備，其特征在于，所述操作臺控制面板包括所述多個第二接口以及與所述多個第二接口一一對應地連接的多個第三接口，所述第三接口用于響應于用戶操作來產生控制信號，所述操作臺控制面板用于根據各個第三接口提供的控制信號來設置與第三接口連接的第二接口的插拔狀態。

6.根據權利要求5所述的電子設備，其特征在于，所述第三接口為按鍵，每個第三接口通過開關器件與相應的第二接口連接，所述開關器件用于根據第三接口提供的控制信號將第二接口接地，其中，所述第二接口的插拔狀態為第一狀態或第二狀態，接地的第二接口處于第一狀態，未接地的第二接口處于第二狀態；

7.根據權利要求4所述的電子設備，其特征在于，所述第一接口和所述第二接口均為通用輸入輸出接口。

8.根據權利要求4所述的電子設備，其特征在于，所述處理器包括第一處理器和第二處理器；所述多個插槽包括多個第一插槽和多個第二插槽；

9.根據權利要求8所述的電子設備，其特征在于，所述第一處理器與所述第二處理器通過總線連接，所述總線包括加速器緩存一致性互連總線、超級路徑互聯總線和全局內存互連總線。

10.根據權利要求1所述的電子設備，其特征在于，所述插槽是具有n個通道的外設部件互連標準插槽，n為大于1的整數。

11.根據權利要求1所述的電子設備，其特征在于，所述通信鏈路是外設部件互連標準鏈路。

12.根據權利要求1所述的電子設備，其特征在于，所述電子設備為服務器。

13.一種根據權利要求1至12任一項所述的電子設備執行的熱插拔方法，其特征在于，所述方法包括：

14.根據權利要求13所述的方法，其特征在于，所述電子設備還包括針對各個通信鏈路設置的狀態寄存器，所述確定與第一接口連接的插槽的通信鏈路是中斷使能狀態還是中斷關閉狀態，如果通信鏈路的中斷狀態是中斷使能狀態，則將所述通信鏈路對應的插槽與擴展設備之間的連接斷開，如果通信鏈路的中斷狀態是中斷關閉狀態，則允許所述通信鏈路對應的插槽與擴展設備之間的連接，包括：

15.根據權利要求13所述的方法，其特征在于，所述電子設備還包括具有多個第二接口的操作臺控制面板，所述第二接口與所述多個插槽中的至少一個插槽連接，所述方法還包括：

技術總結
本發明提供了一種電子設備和電子設備執行的熱插拔方法，可以應用于服務器技術領域。該電子設備包括：多個插槽接入擴展設備；基板管理控制器具有多個第一接口，第一接口與多個插槽中的至少一個插槽連接，基板管理控制器設置各個第一接口的插拔狀態；處理器與多個插槽和基板管理控制器連接，還與各個插槽通過相應的通信鏈路連接，處理器根據第一接口的插拔狀態確定與第一接口連接的插槽的通信鏈路的中斷狀態是中斷使能狀態還是中斷關閉狀態，如果通信鏈路是中斷使能狀態，則將通信鏈路對應的插槽與擴展設備之間的連接斷開，如果通信鏈路是中斷關閉狀態，則允許通信鏈路對應的插槽與擴展設備之間的連接。

技術研發人員：王向芳,孫秀強,張鋒
受保護的技術使用者：蘇州元腦智能科技有限公司
技術研發日：
技術公布日：2025/4/24
