本發明屬于腦電信號處理，具體涉及一種基于多層分解與分形分析的眼動偽跡降噪方法和裝置。

背景技術：

1、在腦電圖信號的采集和分析過程中，眼動偽跡的干擾是影響信號質量的主要因素之一。眼動偽跡是由眨眼、眼球運動等生理活動引起的高頻噪聲，通常表現為信號的瞬時波動。這些偽跡的存在不僅降低了腦電信號的有效性，還極大地增加了后續信號處理與分析的復雜度，從而影響對腦功能狀態的準確評估。

2、長期以來，科研人員致力于開發各種去偽跡技術，以期從源頭上消除眼動偽跡的影響。傳統的去偽跡方法多依賴于獨立成分分析、盲源分離等技術。這些方法通過對信號進行分解，從而識別和去除偽跡成分。然而，由于偽跡與腦電信號成分之間的相似性，這些傳統方法在處理復雜信號時可能面臨算法收斂性、模型假設和信號成分非線性關系等多重挑戰，導致去噪效果不盡如人意。

3、為了克服傳統方法的局限性，近年來，一些新興的信號處理技術逐漸被引入到眼動偽跡去除的研究中。其中，經驗?zāi)B(tài)分解以其獨特的信號分解能力，能夠?qū)?fù)雜的eeg信號分解為一系列具有不同頻率特性的固有模態函數（imf），為提取潛在的信號特征提供了有力工具。而小波變換則通過多分辨率分析，揭示了信號在不同尺度下的時頻特性，為偽跡的精準定位提供了可能。此外，隨著大數據和機器學習技術的發展，聚類分析等方法也被引入到偽跡的檢測和評估中，為這一領域的研究注入了新的活力。

4、然而，現有方法大多仍主要基于eeg信號的時域特征進行處理，即使通過小波變換等技術轉換到頻域進行分析，也往往難以全面、準確地捕捉到信號的所有關鍵特征。在此背景下，基于上述技術的眼動偽跡去除方法中，大多數方法在實際應用中仍存在一定的局限性。例如，部分方法對環境噪聲的抵抗力不足，可能會受到外部干擾影響檢測準確性；另一些方法則需要復雜的參數設置和較長的計算時間，限制了其在實時應用中的可行性。

5、因此，現有方法的去噪效果仍有待進一步優化和完善，迫切需要研發一種新的眼動偽跡去除方法，能夠在保證去噪效果的同時，提高處理效率和魯棒性，以進一步為腦電信號質量的提升和腦功能狀態的深入理解提供有力支持。

技術實現思路

1、鑒于上述，本發明的目的是提供一種基于多層分解與分形分析的眼動偽跡降噪方法和裝置，通過結合經驗?zāi)B(tài)分解、連續小波變換、聚類分析和分形維數技術，以實現對腦電信號進行去噪，提升腦電信號質量，從而促進對腦功能狀態的更深入理解。

2、為實現上述發明目的，本發明提供的技術方案如下：

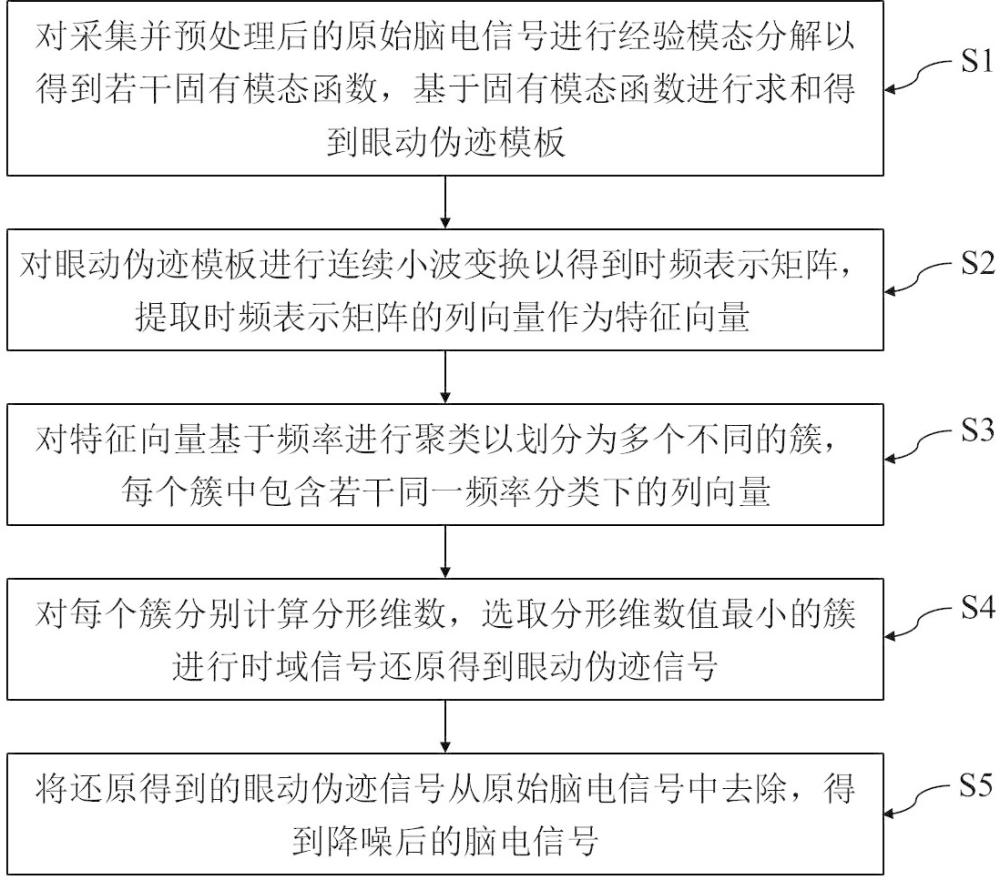

3、第一方面，本發明實施例提供的一種基于多層分解與分形分析的眼動偽跡降噪方法，包括以下步驟：

4、對采集并預處理后的原始腦電信號進行經驗?zāi)B(tài)分解以得到若干固有模態函數，基于固有模態函數進行求和得到眼動偽跡模板；

5、對眼動偽跡模板進行連續小波變換以得到時頻表示矩陣，提取時頻表示矩陣的列向量作為特征向量；

6、對特征向量基于頻率進行聚類以劃分為多個不同的簇，每個簇中包含若干同一頻率分類下的列向量；

7、對每個簇分別計算分形維數，選取分形維數值最小的簇進行時域信號還原得到眼動偽跡信號；

8、將還原得到的眼動偽跡信號從原始腦電信號中去除，得到降噪后的腦電信號。

9、優選地，所述對采集并預處理后的原始腦電信號進行經驗?zāi)B(tài)分解以得到若干固有模態函數，包括：

10、對采集的腦電信號進行包括刪除開頭和結尾由于戴摘設備造成的噪聲的預處理操作，得到原始腦電信號；

11、對原始腦電信號進行經驗?zāi)B(tài)分解得到若干固有模態函數，計算公式表示為：

12、，

13、其中，表示原始腦電信號，表示時間，表示余數，表示分解得到的第個固有模態函數，表示固有模態函數的最大數量。

14、優選地，所述基于固有模態函數進行求和得到眼動偽跡模板，包括：

15、根據分解得到的若干固有模態函數，選擇第三個及其之后的所有固有模態函數并進行求和計算，得到眼動偽跡模板。

16、優選地，所述對眼動偽跡模板進行連續小波變換以得到時頻表示矩陣，包括：

17、將眼動偽跡模板與不同尺度的小波函數進行卷積以生成時頻表示矩陣，計算公式表示為：

18、，

19、其中，表示時頻表示矩陣，表示待分析的眼動偽跡模板，表示小波函數的復共軛，表示時間，表示控制小波的壓縮或擴展的尺度因子，表示控制小波在時間軸上的位置的平移因子。

20、優選地，時頻表示矩陣中的每個列向量表示信號在某一特定頻率上的時間演化特性，即描述了信號在該頻率下隨時間的變化情況。

21、優選地，采用k-means聚類算法對特征向量進行聚類。

22、優選地，采用盒子計數法計算每個簇的分形維數，包括：

23、對于每個簇，選擇一個盒子尺度作為起始尺度以覆蓋簇中的特征向量的信號數據，記錄每個尺度下包含信號數據非零值的盒子的數量，在迭代過程中逐漸縮小盒子的尺度，直至誤差小于設定的誤差因子，則停止迭代，計算此時的分形維數，公式表示為：

24、，

25、其中，表示分形維數，表示停止迭代后的盒子的數量，表示停止迭代后的盒子的尺度大小，表示求導。

26、第二方面，本發明實施例還提供了一種基于多層分解與分形分析的眼動偽跡降噪裝置，利用上述的基于多層分解與分形分析的眼動偽跡降噪方法實現，包括：經驗?zāi)B(tài)分解模塊、連續小波變換模塊、特征向量聚類模塊、分形維數計算模塊和腦電信號降噪模塊；

27、所述經驗?zāi)B(tài)分解模塊用于對采集并預處理后的原始腦電信號進行經驗?zāi)B(tài)分解以得到若干固有模態函數，基于固有模態函數進行求和得到眼動偽跡模板；

28、所述連續小波變換模塊用于對眼動偽跡模板進行連續小波變換以得到時頻表示矩陣，提取時頻表示矩陣的列向量作為特征向量；

29、所述特征向量聚類模塊用于對特征向量基于頻率進行聚類以劃分為多個不同的簇，每個簇中包含若干同一頻率分類下的列向量；

30、所述分形維數計算模塊用于對每個簇分別計算分形維數，選取分形維數值最小的簇進行時域信號還原得到眼動偽跡信號；

31、所述腦電信號降噪模塊用于將還原得到的眼動偽跡信號從原始腦電信號中去除，得到降噪后的腦電信號。

32、第三方面，本發明實施例還提供了一種電子設備，包括存儲器和一種或多種處理器，所述存儲器用于存儲計算機程序，所述處理器用于當執行所述計算機程序時，實現上述的基于多層分解與分形分析的眼動偽跡降噪方法。

33、第四方面，本發明實施例還提供了一種計算機可讀的存儲介質，所述存儲介質上存儲有計算機程序，當所述計算機程序被計算機執行時，實現上述的基于多層分解與分形分析的眼動偽跡降噪方法。

34、與現有技術相比，本發明具有的有益效果至少包括：

35、（1）本發明通過將經驗?zāi)B(tài)分解與連續小波變換相結合，能夠通過經驗?zāi)B(tài)分解有效分離原始腦電信號中的眼動偽跡模版，并通過連續小波變換將時域信號轉化為頻域信號以進一步提取得到時頻表示，有助于實現高精度去噪處理，相比于傳統的獨立成分分析等方法，本發明在保留原始信號的有用信息方面更加精準，并減少了去噪過程中對有效腦電成分的損傷，去噪精度顯著提升。

36、（2）本發明通過在經驗?zāi)B(tài)分解與連續小波變換的基礎上，進一步引入聚類分析和分形維數的特征提取方法對特征向量這一時頻特征進行處理，能夠更好地適應不同場景下的信號變化，有效應對復雜的偽跡情況，使得眼動偽跡的識別更加智能和準確，增強了算法的魯棒性。

37、（3）本發明提供的整體方案減少了對大量參數手動調節的依賴，能夠?qū)崿F(xiàn)對不同信號自動識別和自適應處理，這不僅能夠提升算法的應用便捷性，同時也大幅降低了操作復雜性，通過簡化操作和參數設置使得算法能夠更快速地部署于各類應用環境中。

38、（4）本發明提供的整體方案能夠有效應對外界噪聲的干擾，特別是在復雜的實驗環境中，依然能夠保持較高的眼動偽跡去除效果，相比一些傳統方法在環境噪聲下效果不佳的問題，本發明的抗噪性能顯著提升，保證了腦電信號處理的可靠性。

39、（5）本發明提供的整體方案能夠廣泛適用于各種腦電信號采集和分析場景，涵蓋臨床診斷、科研實驗、認知研究等領域，尤其在要求高精度去偽跡的應用場景中表現出色。
