本申請涉及圖像處理，尤其涉及一種視覺檢測方法、設備及計算機存儲介質。

背景技術：

1、在現代工業生產中，質量檢測作為把控產品質量的關鍵環節，其準確性直接影響自動化控制系統的穩定運行。然而，目前許多企業仍采用傳統的人工目視檢測方法。這種方式的效率低下，且依賴檢測人員的主觀判斷，容易導致檢測標準執行不統一，從而無法為自動化控制系統提供穩定可靠的質量反饋。缺乏準確性的質量檢測反饋限制了自動化控制系統的決策和調整能力，阻礙了生產流程的自動化控制，同時也對產品質量的穩定性造成影響。

技術實現思路

1、本申請的主要目的在于提供一種視覺檢測方法、設備及計算機存儲介質，旨在解決如何提供穩定可靠的質量反饋，以實現生產流程自動化的技術問題。

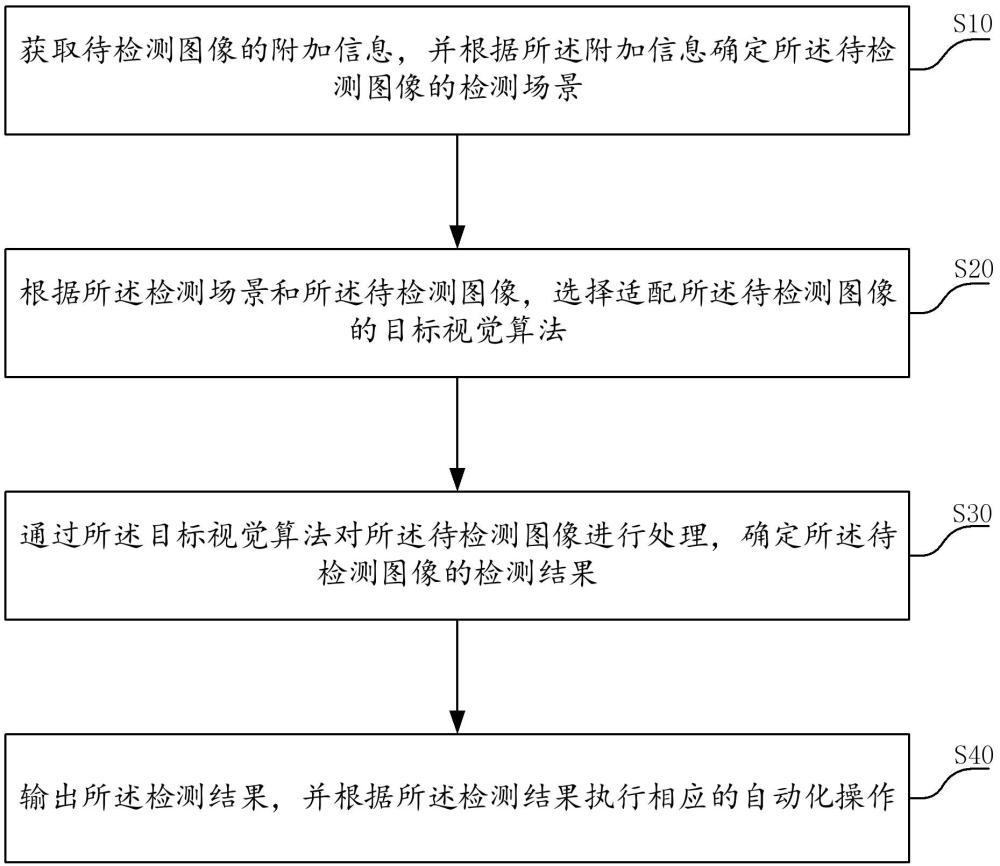

2、為實現上述目的，本申請實施例提供一種視覺檢測方法，所述視覺檢測方法包括：

3、獲取待檢測圖像的附加信息，并根據所述附加信息確定所述待檢測圖像的檢測場景；

4、根據所述檢測場景和所述待檢測圖像，選擇適配所述待檢測圖像的目標視覺算法；

5、通過所述目標視覺算法對所述待檢測圖像進行處理，確定所述待檢測圖像的檢測結果；

6、輸出所述檢測結果，并根據所述檢測結果執行相應的自動化操作。

7、在一實施例中，所述獲取待檢測圖像的附加信息，并根據所述附加信息確定所述待檢測圖像的檢測場景的步驟包括：

8、基于所述附加信息，獲取所述待檢測圖像的拍攝設備標識；

9、根據所述拍攝設備標識，確定拍攝設備的安裝位置或預設活動范圍；

10、查詢所述安裝位置或預設活動范圍的加工計劃信息，確定所述拍攝設備當前所處的加工環節；

11、根據所述加工環節對應的加工任務，確定所述待檢測圖像的檢測場景。

12、在一實施例中，所述獲取待檢測圖像的附加信息，并根據所述附加信息確定所述待檢測圖像的檢測場景的步驟之后，所述方法還包括：

13、根據所述檢測場景選定算法集合；

14、通過所述算法集合中的多個所述目標視覺算法分別對所述待檢測圖像進行處理，生成多個中間結果，并確定每個所述中間結果的置信度；

15、根據所述置信度對多個所述中間結果進行融合，生成所述待檢測圖像最終的檢測結果。

16、在一實施例中，所述根據所述檢測場景和所述待檢測圖像，選擇適配所述待檢測圖像的目標視覺算法的步驟包括：

17、根據所述檢測場景的檢測任務，選出候選算法集合；

18、獲取所述待檢測圖像的圖像特征參數，并確定所述候選算法集合中每個視覺算法的適用特征范圍；

19、將所述圖像特征參數與所述適用特征范圍進行匹配，選擇所述候選算法集合中匹配度最高的所述視覺算法作為所述目標視覺算法。

20、在一實施例中，所述通過所述目標視覺算法對所述待檢測圖像進行處理，確定所述待檢測圖像的檢測結果的步驟包括：

21、計算所述待檢測圖像中每個像素點的梯度幅值和方向，將所述梯度幅值大于預設閾值的所述像素點標記為特征點；

22、對所述特征點進行聚類分析，根據聚類結果確定所述待檢測圖像的關鍵特征；

23、將所述待檢測圖像的關鍵特征與目標特征模板進行比對，根據比對結果確定所述待檢測圖像的檢測結果。

24、在一實施例中，所述將所述待檢測圖像的關鍵特征與目標特征模板進行比對，根據比對結果確定所述待檢測圖像的檢測結果的步驟之前，所述方法還包括：

25、提取所述待檢測圖像的邊緣信息，并基于所述邊緣信息定位目標對象的目標區域；

26、利用預先訓練好的目標分類模型對所述目標區域進行分類識別，確定所述待檢測圖像中的目標對象；

27、根據識別出的所述目標對象，確定所述待檢測圖像對應的目標特征模板。

28、在一實施例中，所述將所述待檢測圖像的關鍵特征與目標特征模板進行比對，根據比對結果確定所述待檢測圖像的檢測結果的步驟，還包括：

29、將所述關鍵特征與所述目標特征模板分別轉換為第一特征向量和第二特征向量，計算所述一特征向量和所述第二特征向量之間的相似度，并基于相似度計算結果，判斷所述待檢測圖像中的目標對象是否滿足預設的質量標準或狀態條件；

30、若所述目標對象滿足預設的質量標準或狀態條件，則所述待檢測圖像合格；

31、若所述目標對象不滿足預設的質量標準或狀態條件，則所述待檢測圖像不合格，根據所述目標視覺算法的處理結果，獲取所述目標對象的檢測信息，所述檢測信息包括缺陷信息或異常信息；

32、將是否合格的結論與所述檢測信息整合，生成最終的所述檢測結果。

33、在一實施例中，所述輸出所述檢測結果，并根據所述檢測結果執行相應的自動化操作的步驟包括：

34、當所述待檢測圖像的檢測結果為合格時，輸出合格信號至自動化控制系統，并將所述待檢測圖像對應的合格產品傳送至下一生產工序或存儲區域；

35、若所述待檢測圖像的檢測結果為不合格時，發出報警信號或輸出報警提示，并對所述檢測結果進行分類，根據分類結果控制對應設備執行相應的自動化操作。

36、本申請實施例還提供一種視覺檢測設備，所述視覺檢測設備包括：存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的計算機程序，所述計算機程序配置為實現如上文所述的視覺檢測方法的步驟。

37、本申請實施例還提供一種計算機存儲介質，所述計算機存儲介質為計算機可讀存儲介質，所述計算機存儲介質上存儲有計算機程序，所述計算機程序被處理器執行時實現如上文所述的視覺檢測方法的步驟。

38、本申請實施例公開了一種視覺檢測方法，通過獲取待檢測圖像的附加信息，并根據所述附加信息確定所述待檢測圖像的檢測場景；根據所述檢測場景和所述待檢測圖像，選擇適配所述待檢測圖像的目標視覺算法；通過所述目標視覺算法對所述待檢測圖像進行處理，確定所述待檢測圖像的檢測結果；輸出所述檢測結果，并根據所述檢測結果執行相應的自動化操作，提高了生產過程的產品檢測效率與產品質量。

技術特征：

1.一種視覺檢測方法，其特征在于，所述視覺檢測方法包括：

2.如權利要求1所述的視覺檢測方法，其特征在于，所述獲取待檢測圖像的附加信息，并根據所述附加信息確定所述待檢測圖像的檢測場景的步驟包括：

3.如權利要求1所述的視覺檢測方法，其特征在于，所述獲取待檢測圖像的附加信息，并根據所述附加信息確定所述待檢測圖像的檢測場景的步驟之后，所述方法還包括：

4.如權利要求1所述的視覺檢測方法，其特征在于，所述根據所述檢測場景和所述待檢測圖像，選擇適配所述待檢測圖像的目標視覺算法的步驟包括：

5.如權利要求1所述的視覺檢測方法，其特征在于，所述通過所述目標視覺算法對所述待檢測圖像進行處理，確定所述待檢測圖像的檢測結果的步驟包括：

6.如權利要求5所述的視覺檢測方法，其特征在于，所述將所述待檢測圖像的關鍵特征與目標特征模板進行比對，根據比對結果確定所述待檢測圖像的檢測結果的步驟之前，所述方法還包括：

7.如權利要求4所述的視覺檢測方法，其特征在于，所述將所述待檢測圖像的關鍵特征與目標特征模板進行比對，根據比對結果確定所述待檢測圖像的檢測結果的步驟，還包括：

8.如權利要求1所述的視覺檢測方法，其特征在于，所述輸出所述檢測結果，并根據所述檢測結果執行相應的自動化操作的步驟包括：

9.一種視覺檢測設備，其特征在于，所述視覺檢測設備包括：存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的計算機程序，所述計算機程序配置為實現如權利要求1至8中任一項所述的視覺檢測方法的步驟。

10.一種計算機存儲介質，其特征在于，所述計算機存儲介質為計算機可讀存儲介質，所述計算機存儲介質上存儲有計算機程序，所述計算機程序被處理器執行時實現如權利要求1至8中任一項所述的視覺檢測方法的步驟。

技術總結
本申請公開了一種視覺檢測方法、設備及計算機存儲介質，涉及圖像處理技術領域，該方法包括：獲取待檢測圖像的附加信息，并根據所述附加信息確定所述待檢測圖像的檢測場景；根據所述檢測場景和所述待檢測圖像，選擇適配所述待檢測圖像的目標視覺算法；通過所述目標視覺算法對所述待檢測圖像進行處理，確定所述待檢測圖像的檢測結果；輸出所述檢測結果，并根據所述檢測結果執行相應的自動化操作，提高了生產過程的產品檢測效率與產品質量。

技術研發人員：吳小倩,顏亞,黃岳,樊克勝
受保護的技術使用者：深圳市磅旗科技智能發展有限公司
技術研發日：
技術公布日：2025/4/28
