本發明涉及工業領域的組態格式轉化，具體為基于工業組態圖元素識別的格式轉化方法、系統、設備和介質。

背景技術：

1、組態軟件在工業領域應用廣泛，其生成的組態圖在數據采集、監控、分析和報警等多個方面發揮著重要作用。隨著工業信息化的發展，企業計算機系統通常劃分為生產控制大區和管理信息大區，兩者之間存在物理隔離且使用不同的系統，導致組態圖難以跨區共享。目前，將生產控制區的組態圖遷移到管理信息區的常用方法是手動重新繪制，但這存在著諸多不足：組態圖通常包含大量元素，每個元素都需要配置屬性和交互，手動繪制費時費力，效率低下。根據項目經驗，一張組態圖的手動繪制平均需要花費一個工程師約1小時，對于包含上千個元素的復雜組態圖，工作量更是難以想象；手動繪制容易出現錯誤，例如元素位置、大小、顏色等信息不一致，導致組態圖功能失效或數據錯誤；手動繪制的組態圖難以維護，一旦生產控制區的組態圖發生變更，管理信息區的組態圖也需要同步更新，否則會導致信息不一致；有的組態圖轉換方法通常針對特定廠商或特定格式的組態圖，缺乏通用性，難以適應不同場景的需求。

2、本發明實現組態圖跨區遷移的自動化。通過解析生產控制區組態圖文件，提取元素信息并生成繪制指令，然后根據目標管理的組態圖規范構建組態圖實例，并按照繪制指令繪制組態圖元素，最終生成符合目標管理規范的組態圖文件。與現有技術相比，本發明具有以下創新點：通過程序自動解析組態圖文件并生成繪制指令，無需人工干預，大大提高了轉換效率，減少了人力成本；通過對組態圖元素進行圖像特征提取和屬性解析，可以精準識別元素類型、位置、大小、顏色等信息，保證轉換后的組態圖與原始組態圖的一致性；該方法支持多種格式的組態圖文件，可以適應不同廠商和不同場景的需求，具有良好的通用性；該方法可以方便地擴展支持新的組態圖格式，具有較強的可擴展性。

技術實現思路

1、鑒于上述存在的問題，提出了本發明。

2、因此，本發明解決的技術問題是：現有的技術手動繪制組態圖方法存在效率低下，容易出錯，維護困難以及如何實現組態圖跨區遷移自動化的問題。

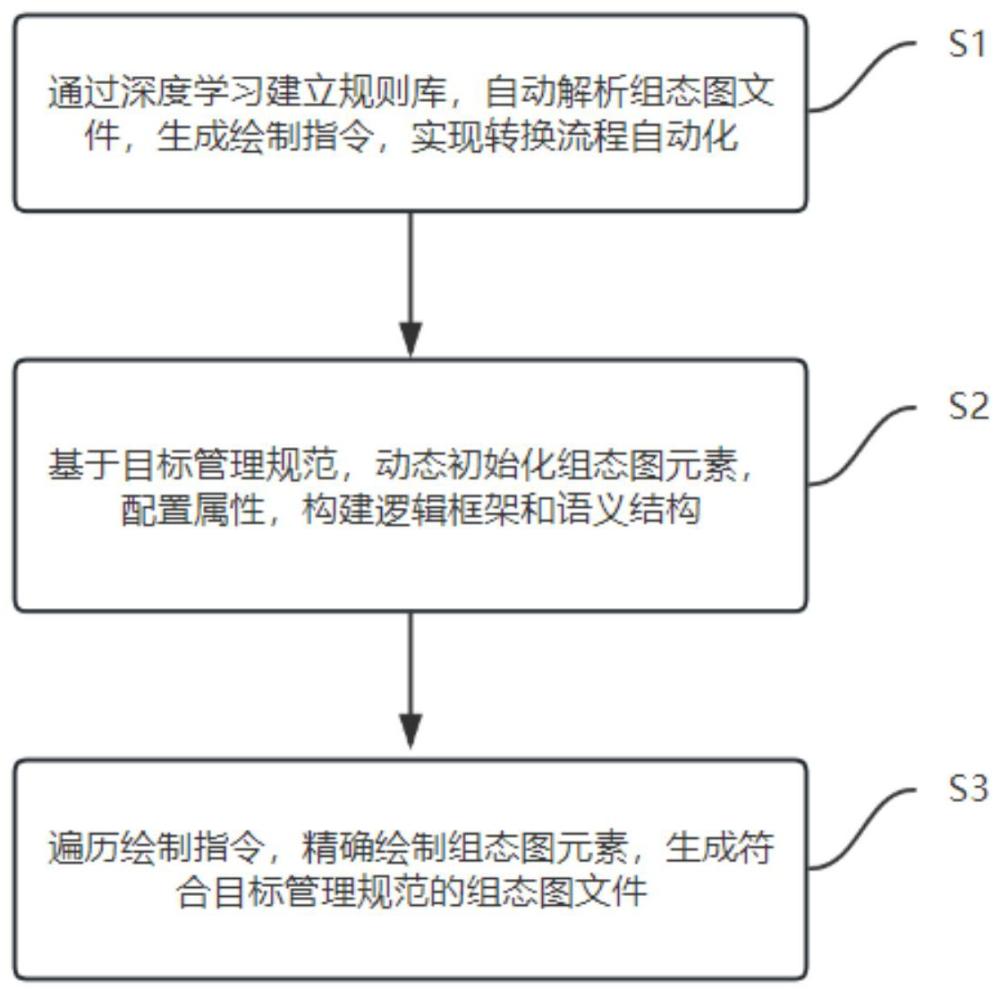

3、為解決上述技術問題，本發明提供如下技術方案：基于工業組態圖元素識別的格式轉化方法，包括剖析多源異構組態圖文件，提取組態圖元素信息并生成繪制指令，構建組態圖轉換自動化流程；基于符合目標管理的組態圖規范，構建組態圖實例，采用繪制指令，對組態圖元素進行動態初始化和屬性配置，構建組態圖的邏輯框架和語義結構；遍歷繪制指令，基于組態圖實例，轉化繪制組態圖元素，構建符合目標管理的組態圖文件；生成繪制指令包括基于深度學習建立繪制規則的規則庫，基于解析的元素信息從規則庫選擇繪制規則，生成繪制指令；組態圖的邏輯框架和語義結構包括基于組態圖元素的類型和功能，將組態圖元素劃分為不同的層級，定義組態圖元素之間的關聯類型和規則，對元素的層級和關聯關系進行管理，提取組態圖元素的語義信息，采用語義信息和組態圖元素關系組織構建語義結構。

4、作為本發明所述的基于工業組態圖元素識別的格式轉化方法的一種優選方案，其中：所述剖析多源異構組態圖文件包括，基于文件擴展名及文件內容特征，識別組態圖文件格式，選擇相應的解析方法，采用遞歸算法遍歷指定文件路徑下的子文件夾，獲取所有目標組態圖文件，記錄每個目標文件的完整路徑。

5、作為本發明所述的基于工業組態圖元素識別的格式轉化方法的一種優選方案，其中：所述提取組態圖元素信息并生成繪制指令包括，對組態圖元素進行圖像特征提取，結合不同元素屬性信息，建立相應的屬性解析規則，基于元素信息和屬性解析規則，生成用于繪制組態圖元素的指令。

6、作為本發明所述的基于工業組態圖元素識別的格式轉化方法的一種優選方案，其中：所述構建組態圖轉換自動化流程包括，設置全局靜態變量，基于流式方式讀取組態圖文件內容，根據分隔符進行解析文件，基于文件格式和元素類型解析組態圖元素的屬性信息。

7、作為本發明所述的基于工業組態圖元素識別的格式轉化方法的一種優選方案，其中：所述構建組態圖實例包括，創建符合目標管理規范的組態圖對象，設置組態圖對象可配置屬性，包括畫布尺寸和頁幅大小，基于生成的繪制指令，動態初始化組態圖元素，采用解析的元素屬性信息配置組態圖元素的屬性。

8、作為本發明所述的基于工業組態圖元素識別的格式轉化方法的一種優選方案，其中：所述構建組態圖的邏輯框架和語義結構包括，分析組態圖元素的連接關系、屬性信息和腳本內容，識別元素之間的層級關系、邏輯關系和數據流向，提取元素的語義信息，構建組態圖的邏輯框架和語義結構，映射組態圖功能和語義。

9、作為本發明所述的基于工業組態圖元素識別的格式轉化方法的一種優選方案，其中：所述構建符合目標管理的組態圖文件包括，遍歷所有生成的繪制指令，按照指令順序進行組態圖元素的繪制，基于組態圖實例，根據繪制指令繪制組態圖元素，繪制完成的組態圖元素保存為符合目標管理規范的組態圖文件。

10、本發明的另外一個目的是提供基于工業組態圖元素識別的格式轉化系統，其能通過構建組態圖轉換自動化流程，解決目前手動繪制組態圖技術含有效率低下、容易出錯、維護困難的問題。

11、作為本發明所述的基于工業組態圖元素識別的格式轉化系統的一種優選方案，其中：包括組態圖解析模塊，組態圖轉換模塊，組態圖繪制模塊；所述組態圖解析模塊用于解析不同格式的組態圖文件，提取組態圖元素信息，生成繪制指令；所述組態圖轉換模塊用于構建組態圖實例，根據繪制指令進行動態初始化和屬性配置，生成符合目標管理規范的組態圖文件；所述組態圖繪制模塊用于遍歷所有生成的繪制指令，按照指令順序進行組態圖元素的繪制，生成符合目標管理規范的組態圖文件。

12、一種計算機設備，包括存儲器和處理器，所述存儲器存儲有計算機程序，所述處理器執行所述計算機程序是實現基于工業組態圖元素識別的格式轉化方法的步驟。

13、一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現基于工業組態圖元素識別的格式轉化方法的步驟。

14、本發明的有益效果：本發明通過程序自動解析組態圖文件并生成繪制指令，無需人工干預，大大提高了轉換效率，減少了人力成本；通過對組態圖元素進行圖像特征提取和屬性解析，可以精準識別元素類型、位置、大小、顏色等信息，保證轉換后的組態圖與原始組態圖的一致性；本發明支持多種格式的組態圖文件，可以適應不同廠商和不同場景的需求，具有良好的通用性；本發明可以方便地擴展支持新的組態圖格式，具有較強的可擴展性。

技術特征：

1.基于工業組態圖元素識別的格式轉化方法，其特征在于，包括：

2.如權利要求1所述的基于工業組態圖元素識別的格式轉化方法，其特征在于：所述剖析多源異構組態圖文件包括，

3.如權利要求1或2所述的基于工業組態圖元素識別的格式轉化方法，其特征在于：所述提取組態圖元素信息并生成繪制指令包括，

4.如權利要求3所述的基于工業組態圖元素識別的格式轉化方法，其特征在于：所述構建組態圖轉換自動化流程包括，

5.如權利要求4所述的基于工業組態圖元素識別的格式轉化方法，其特征在于：所述構建組態圖實例包括，

6.如權利要求5所述的基于工業組態圖元素識別的格式轉化方法，其特征在于：所述構建組態圖的邏輯框架和語義結構包括，

7.如權利要求6所述的基于工業組態圖元素識別的格式轉化方法，其特征在于：構建符合目標管理的組態圖文件包括，

8.基于工業組態圖元素識別的格式轉化系統，其特征在于：包括組態圖解析模塊、組態圖轉換模塊、組態圖繪制模塊；

9.一種計算機設備，包括存儲器和處理器，所述存儲器存儲有計算機程序，其特征在于，所述處理器執行所述計算機程序時實現權利要求1至7中任一項所述的基于工業組態圖元素識別的格式轉化方法的步驟。

10.一種計算機可讀存儲介質，其上存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時實現權利要求1至7中任一項所述的基于工業組態圖元素識別的格式轉化方法的步驟。

技術總結
本發明公開了基于工業組態圖元素識別的格式轉化方法、系統、設備和介質，涉及工業領域的組態格式轉化技術領域，包括剖析多源異構組態圖文件，提取組態圖元素信息并生成繪制指令，構建組態圖轉換自動化流程；基于符合目標管理的組態圖規范，構建組態圖實例，采用繪制指令，對組態圖元素進行動態初始化和屬性配置，構建組態圖的邏輯框架和語義結構；遍歷繪制指令，基于組態圖實例，轉化繪制組態圖元素，構建符合目標管理的組態圖文件；本發明實現組態圖轉換的自動化，無需人工干預，提高工作效率；能支持多種廠商組態圖格式，及多種目標管理系統的組態圖格式，具有廣泛的適用性；實現組態圖元素動態交互，增強組態圖的功能性和實用性。

技術研發人員：袁存發,仇逸風,歐陽永子,胡杰英,黃瀟,何招亮,嚴德玉
受保護的技術使用者：朗坤智慧科技股份有限公司
技術研發日：
技術公布日：2025/4/28
