本技術涉及電子支付設備，具體是一種電子支付設備。

背景技術：

1、隨著互聯網經濟的不斷發展，目前電子支付方式已經普及到消費市場的各個角落，如商場、超市、公共交通乘車等多種消費環境越來越多的會使用電子支付方式，因此電子支付設備也應用起來，目前，城市公共交通工具上也已經應用電子支付設備，但使用過程中也存在使用弊端，由于公用乘車上空間有限，安裝電子支付設備過程中，會存在安裝不易的問題，有必要設計一種可簡單安裝和拆卸的電子支付設備，方便操作；另外，現有技術中公交車上的支付設備為一支付面板，而乘客在支付過程中會出現掃碼位置不精準而掃碼失敗的情況，當選擇電子支付的乘客較多時會浪費乘客大量的時間，或在公交車啟動過程中也會由于汽車啟動而掃碼失敗的問題出現。

2、經檢索，公告號為cn211260277u的實用新型專利公開了一種電子支付設備，包括支付面板、位于支付面板后側面的外殼和位于外殼后側面的固定裝置，固定裝置包括兩個半圓形卡和器；本實用新型還提供一種電子支付設備支付用固定架，包括固定件、支付面板支架和設備固定架，固定件包括環形卡件和連接板，環形卡件套設在電子支付設備的固定裝置上；支付面板支架包括頂板和位于頂板底面兩頂端的上連接軸；設備固定架包括下連接軸、底板和擋板，下連接軸與上連接軸連接，底板上設有卡槽。本實用新型的電子支付設備及其支付用固定架，該電子支付設備安裝和拆卸方便，支付用固定架可提高付款智能設備的穩定性，提高電子支付設備掃碼的成功率，縮短乘客乘車掃碼時間。

3、上述現有技術在不同身高的乘客使用時很不方便，為此，本實用新型提出一種電子支付設備。

技術實現思路

1、本實用新型的目的在于提供一種電子支付設備，解決了背景技術中所提出的問題。

2、本申請實施例提供了一種電子支付設備，包括電子支付設備主體和支付用固定架，所述電子支付設備主體包括支付面板、外殼、連接塊和卡板，所述支付面板后端固定安裝有外殼，所述外殼后端固定安裝有連接塊，所述連接塊后端固定安裝有卡板，所述支付用固定架包括套筒、固定筒、滑輪架、滑輪、減速墊和安裝板，所述固定筒外側固定安裝有滑輪架，所述滑輪架上活動安裝有滑輪，所述固定筒下端固定安裝有減速墊，所述固定筒外側套有套筒，所述套筒一側活動安裝有安裝板。

3、在這種技術方案中，將卡板卡在卡槽內部，此時電子支付設備主體和支付用固定架連接在一起，將固定筒安裝在公交車司機旁的支架上，在不同的乘客使用時，如果乘客身高比較高，可通過拉動套筒，將電子支付設備主體向上拉動，進行移動支付，在支付完成后，電子支付設備主體在重力的作用下下滑，在減速墊的作用下減速下降，防止損壞電子支付設備。

4、可選的，所述安裝板側面固定安裝有固定板，所述固定板一端固定安裝有彈簧伸縮桿，所述彈簧伸縮桿遠離固定板的一端固定安裝有卡緊板，所述安裝板上開設有卡槽。

5、通過采用上述技術方案，可對電子支付設備主體進行夾緊，防止脫落。

6、可選的，所述卡板的形狀和卡槽的形狀一致，且卡板的材質為彈性較好的金屬。

7、通過采用上述技術方案，卡板卡緊卡槽，防止電子支付設備主體晃動。

8、可選的，所述卡緊板上固定安裝有保護墊。

9、通過采用上述技術方案，防止在卡緊過程中卡緊板損壞電子支付設備主體。

10、可選的，所述外殼為由所述支付面板端到所述連接塊半徑逐漸縮小的梯形體形狀。

11、通過采用上述技術方案，可放置電子支付設備主體所需要的零部件。

12、可選的，所述安裝板和套筒是通過鉸鏈鉸接的。

13、通過采用上述技術方案，可轉動電子支付設備主體使得支付過程的進行更加方便。

14、與現有技術相比，本申請技術方案的有益效果如下：

15、本申請技術方案通過將電子支付設備主體和支付用固定架連接在一起，實現對電子支付設備主體的固定，設置滑輪和滑輪架，對電子支付設備進行升降，各結構間相互配合，節省時間，方便快捷，適用于不同情況。

技術特征：

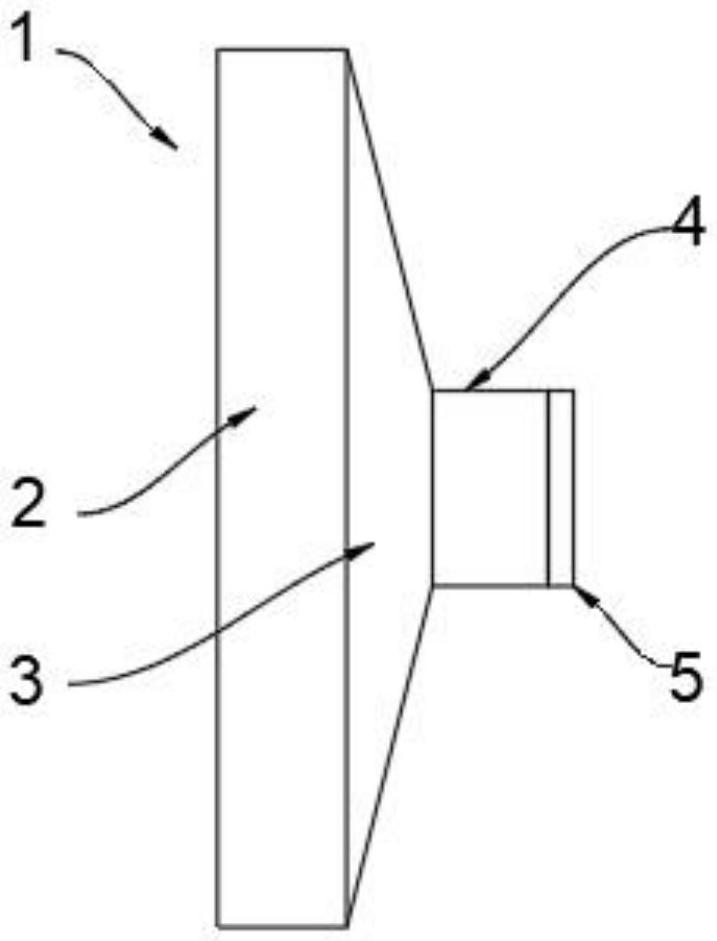

1.一種電子支付設備，包括電子支付設備主體(1)和支付用固定架(6)，其特征在于：所述電子支付設備主體(1)包括支付面板(2)、外殼(3)、連接塊(4)和卡板(5)，所述支付面板(2)后端固定安裝有外殼(3)，所述外殼(3)后端固定安裝有連接塊(4)，所述連接塊(4)后端固定安裝有卡板(5)，所述支付用固定架(6)包括套筒(13)、固定筒(16)、滑輪架(14)、滑輪(15)、減速墊(7)和安裝板(8)，所述固定筒(16)外側固定安裝有滑輪架(14)，所述滑輪架(14)上活動安裝有滑輪(15)，所述固定筒(16)下端固定安裝有減速墊(7)，所述固定筒(16)外側套有套筒(13)，所述套筒(13)一側活動安裝有安裝板(8)。

2.根據權利要求1所述的一種電子支付設備，其特征在于：所述安裝板(8)側面固定安裝有固定板，所述固定板一端固定安裝有彈簧伸縮桿(9)，所述彈簧伸縮桿(9)遠離固定板的一端固定安裝有卡緊板(10)，所述安裝板(8)上開設有卡槽(12)。

3.根據權利要求1所述的一種電子支付設備，其特征在于，所述卡板(5)的形狀和卡槽(12)的形狀一致，且卡板(5)的材質為具有彈性的金屬。

4.根據權利要求2所述的一種電子支付設備，其特征在于，所述卡緊板(10)上固定安裝有保護墊(11)。

5.根據權利要求3所述的一種電子支付設備，其特征在于，所述外殼(3)為由所述支付面板(2)端到所述連接塊(4)半徑逐漸縮小的梯形體形狀。

6.根據權利要求1所述的一種電子支付設備，其特征在于，所述安裝板(8)和套筒(13)是通過鉸鏈鉸接的。

技術總結
本技術涉及一種電子支付設備，公開了一種電子支付設備，包括電子支付設備主體和支付用固定架，所述電子支付設備主體包括支付面板、外殼、連接塊和卡板，所述支付面板后端固定安裝有外殼，所述外殼后端固定安裝有連接塊，所述連接塊后端固定安裝有卡板，所述支付用固定架包括套筒、固定筒、滑輪架、滑輪、減速墊和安裝板，所述固定筒外側固定安裝有滑輪架，所述滑輪架上活動安裝有滑輪，所述固定筒下端固定安裝有減速墊，本申請技術方案通過將電子支付設備和支付用固定架連接在一起，實現對電子支付設備的固定，設置滑輪和滑輪架，對電子支付設備進行升降，各結構間相互配合，節省時間，方便快捷，適用于不同情況。

技術研發人員：方程
受保護的技術使用者：邱紅春
技術研發日：20231020
技術公布日：2025/4/28
