本實用新型涉及停車場設備，具體的說是涉及一款帶廣告功能的車牌識別一體機。

背景技術：

近年來，民用汽車已從過去的奢侈品定位逐步成為公眾出行的代步工具，城市機動車保有量迅速增長，使小區停車場和公共停車場的需求量大為增加，小區停車場或公共停車場均需要用到現在較為新型的車牌識別系統來對進出場車輛有效規范的管理。

在露天停車場或地下停車場入口處，一般都會設置有車牌識別系統，系統識別車牌后，控制欄桿打開，將機動車放行進去。現有技術中，車牌識別一體機由機箱與攝像機構成，機箱內部結構較為簡單，功能較少，一是沒有提示信息，二是攝像機為固定方向，不能調節，如果要調節也必須是要用工具調節，非常不便。

技術實現要素：

針對現有技術中的不足，本實用新型要解決的技術問題在于提供了一款帶廣告功能的車牌識別一體機。

為解決上述技術問題，本實用新型通過以下方案來實現：一款帶廣告功能的車牌識別一體機，該一體機包括機箱及側裝于機箱的攝像頭組件，所述機箱安裝于立柱上，所述機箱包括道閘機箱主體、道閘門板、道閘機箱上蓋；

所述道閘機箱主體上端面和前側面開口，其內腔中上部設置支承板，在支承板板體上設置有機芯，上端面開口蓋有道閘機箱上蓋，前側面開口高度與支承板高度持平；

在道閘機箱主體前側面開口上，設置有與道閘機箱主體通過鉸鏈連接的道閘門板，所述道閘門板上部小框內設置有顯示裝置；

所述顯示裝置包括顯示屏、顯示屏防水板，所述顯示屏固定在道閘門板框內側，所述顯示屏防水板蓋于道閘門板背面，將顯示屏邊緣密封，所述顯示屏防水板后端面蓋有主控功能板；

所述道閘門板內側面設置有道閘內門板，所述道閘內門板側邊通過鉸鏈連接道閘機箱主體，所述道閘內門板背面下部設置有LED控制盒，所述道閘內門板前端面設置有LED燈陣列；

所述機芯為電機驅動式機芯，機芯上設置有驅動桿，驅動桿桿體連接攝像頭組件。

進一步的，所述道閘內門板前端面的LED燈陣列電路連接LED控制盒，LED控制盒控制LED燈陣列形成廣告字體。

進一步的，所述道閘門板的小框下方是大框體，在大框體上嵌有玻璃。

進一步的，所述機芯上設置有一根道閘機芯彈簧，該道閘機芯彈簧一端套在驅動桿桿體的插銷上，另一端固定連接在機箱主體的內側壁上。

進一步的，所述攝像頭組件包括攝像機、攝像機旋轉支架、攝像機固定支架，所述攝像機固定支架固定在機箱主體外側面，其豎向柱為空心柱；所述攝像機旋轉支架上部為圓板，圓板下端面中心焊接有圓桿，該圓桿插于上述空心柱內，在所述圓桿的上端面固定有U型架，所述U型架的開口端連接有倒向的第二U型架，在第二U型架的外底面的兩側垂直焊接有兩個支撐柱，兩個支撐柱通過螺桿連接兩個旋轉塊，所述兩個旋轉塊的另一端連接在攝像機下端面的板體上。

進一步的，所述道閘機箱主體的側板上設置有三角鎖。

進一步的，所述機箱主體內側壁固定有喇叭，喇叭電路連接主控功能板。

相對于現有技術，本實用新型的有益效果是：本實用新型車牌識別一體機設置有顯示屏，能夠提示停車場空位數，下部的LED顯示屏能夠作為廣告屏使用，內部的機芯控制攝像機的上下旋轉，使車牌識別一體機更好的對準車牌，達到最優的識別效果，不會出現識別錯誤。

附圖說明

圖1為本實用新型帶廣告位的側裝式車牌識別一體機爆炸圖；

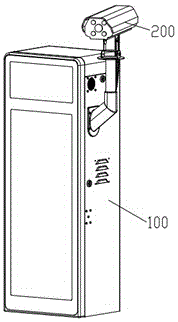

圖2為圖1的組裝圖；

圖3為本實用新型車牌識別一體機打開道閘門板示意圖；

圖4為本實用新型車牌識別一體機打開道閘內門板示意圖；

圖5為本實用新型車牌識別一體機攝像機連接部分放大圖。

附圖中標記：玻璃蓋1、道閘門板2、顯示屏3、顯示屏防水板4、道閘內門板5、主控功能板6、機芯7、道閘機箱上蓋8、道閘機箱9、道閘機芯彈簧10、攝像機11、攝像機旋轉支架12、三角鎖13、攝像機固定支架14、LED控制盒15、機箱100、第二U型架111、支撐柱112、旋轉塊113、U型架121、圓板122、攝像頭組件200。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

請參照附圖1~5，本實用新型的一款帶廣告功能的車牌識別一體機，該一體機包括機箱100及側裝于機箱100的攝像頭組件200，所述機箱100安裝于立柱上，所述機箱100包括道閘機箱主體9、道閘門板2、道閘機箱上蓋8；所述道閘機箱主體9上端面和前側面開口，其內腔中上部設置支承板，在支承板板體上設置有機芯7，上端面開口蓋有道閘機箱上蓋8，前側面開口高度與支承板高度持平；在道閘機箱主體9前側面開口上，設置有與道閘機箱主體9通過鉸鏈連接的道閘門板2，所述道閘門板2上部小框內設置有顯示裝置；所述顯示裝置包括顯示屏3、顯示屏防水板4，所述顯示屏3固定在道閘門板2框內側，所述顯示屏防水板4蓋于道閘門板2背面，將顯示屏3邊緣密封，所述顯示屏防水板4后端面蓋有主控功能板6；所述道閘門板2內側面設置有道閘內門板5，所述道閘內門板5側邊通過鉸鏈連接道閘機箱主體9，所述道閘內門板5背面下部設置有LED控制盒15，所述道閘內門板5前端面設置有LED燈陣列；所述機芯7為電機驅動式機芯，機芯上設置有驅動桿，驅動桿桿體連接攝像頭組件200。所述道閘內門板5前端面的LED燈陣列電路連接LED控制盒15，LED控制盒15控制LED燈陣列形成廣告字體。所述道閘門板2的小框下方是大框體，在大框體上嵌有玻璃1。所述機芯7上設置有一根道閘機芯彈簧10，該道閘機芯彈簧10一端套在驅動桿桿體的插銷上，另一端固定連接在機箱主體9的內側壁上。所述攝像頭組件200包括攝像機11、攝像機旋轉支架12、攝像機固定支架14，所述攝像機固定支架14固定在機箱主體9外側面，其豎向柱為空心柱；所述攝像機旋轉支架12上部為圓板122，圓板122下端面中心焊接有圓桿123，該圓桿123插于上述空心柱內，在所述圓桿的上端面固定有U型架121，所述U型架121的開口端連接有倒向的第二U型架111，在第二U型架111的外底面的兩側垂直焊接有兩個支撐柱112，兩個支撐柱122通過螺桿連接兩個旋轉塊113，所述兩個旋轉塊113的另一端連接在攝像機11下端面的板體上。所述道閘機箱主體9的側板上設置有三角鎖13。本實用新型車牌識別一體機設置有顯示屏，能夠提示停車場空位數，下部的LED顯示屏能夠作為廣告屏使用，內部的機芯控制攝像機的上下旋轉，使車牌識別一體機更好的對準車牌，達到最優的識別效果，不會出現識別錯誤。本實用新型采用高清車牌識別攝像機對進入停車場的車輛進行車牌識別、圖像抓拍，將車牌信息傳輸給控制器，再上傳給電腦、引導車輛進入，并保存記錄；在停車場出口通過高清車牌識別攝像機對駛出的車輛進行車牌識別、圖像抓拍，在線狀態通過計算機判斷，與對固定車自動放行，脫機狀態有停車場控制器判斷，對固定車輛放行，并保存記錄，如果系統中有語音和顯示屏，會驅動其播報信息。對于臨時車根據停車時間進行管理，實現車輛的進出監控和管理。

以上所述僅為本實用新型的優選實施方式，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
