本實用新型屬于配電網安全監控技術領域，具體地說，涉及一種配電網戶外柜防盜系統。

背景技術：

電力工業是國民經濟的重要基礎產業，是國家的經濟命脈之一。電力安全直接關系到國家的經濟發展、國防安全和人民安居樂業，是全面建設小康社會的重要保障。

隨著配電網戶外柜應用越來越廣，對人們的生產生活的影響也越來越大，且配電柜內部為銅排、電纜等設備，近年來，配電柜銅排被偷、電力電纜被人盜割或被意外事故切斷的現象卻時有發生，特別是農村地區和偏遠地區配電柜、環網柜內電力設施被盜現象非常嚴重，給國家和居民帶來不可估量的經濟損失。這些犯罪行為一般發生在野外偏遠地方，或無人之處，靠人力很難監管到位。犯罪分子偷盜、搶劫、破壞電力設施及電力線路，導致配電箱體嚴重損壞，給配網設備安全可靠運行帶來嚴重威脅，造成線路故障停電等惡性事故，不僅給供電部門、有關企業的管理、維護工作帶來巨大的壓力，對供電企業的經濟利益和社會利益造成巨大的損失，同時，導致人們生產及生活遭受巨大的干擾及損失，嚴重影響到人民群眾的正常工作和生活，也讓企業蒙受經濟損失，造成不良的社會影響，使國家的電力供應及財產遭受巨大的破壞。根據收集的資料估算，一個縣每年因此造成的直接經濟損失都在100萬元以上，中小城市200萬元以上，發達地區的一個供電所的直接經濟損失都在1000萬元左右。

為解決這一問題，急需在加強地方政府和公安部門溝通的聯系，通過警企聯手，嚴厲打擊盜竊和損壞電力設施的不法分子的同時，積極采取行之有效的防盜措施，加大電力設施保護力度，確保供電設備的健康穩定運行。

技術實現要素：

為了克服背景技術中存在的問題，本實用新型提供了一種配電網戶外柜防盜系統，采用防盜報警技術事前有效防范、事發及時發現、報告，以減輕損失，確保供電設備的健康穩定運行。

為實現上述目的，本實用新型是通過如下技術方案實現的：

所述的配電網戶外柜防盜系統包括配電網戶外柜本體1、配電網戶外柜柜門2、壓力傳感器3、攝像機4、圖像采集卡5、計算機6、彩信報警模塊7、手機9，所述的配電網戶外柜本體1上設置有配電網戶外柜柜門2，配電網戶外柜柜門2的內側設置有壓力傳感器3，配電網戶外柜柜門2的外側上部設置有攝像機4，配電網戶外柜柜門2關閉時壓力傳感器3處于受壓狀態；所述的壓力傳感器3與計算機6信號連接，計算機6與攝像機4控制連接，攝像機4通過圖像采集卡5與計算機6連接，計算機6與彩信報警模塊7連接，彩信報警模塊7的GPRS無線模塊8與手機9信號連接。

作為優選，所述的攝像機4與配電網戶外柜柜門2的安裝角度為45°-60°。

作為優選，所述的GPRS無線模塊8為具有標準RS232/485數據接口的工業級GPRS無線模塊。

本實用新型的有益效果：

本實用新型相對于其他報警裝置具有結構簡單，成本低廉，外形尺寸小，安裝隱蔽，操作與安裝維護簡單，能夠滿足配電網中配電環網柜、開關柜、進出線柜等各類電氣柜的應用環境要求，能夠及時的發現配電網戶外柜內電力設施被盜竊的具體地點，及時制止和抓獲犯罪嫌疑人，及時發現柜內線路短路或者是跳閘斷線引起的停電故障，從而進一步采取措施進行電力搶修，將事故控制在一定范圍之內，防止事故進一步擴大，減小停電帶來的巨大經濟損失；同時，還解決了現有報警系統經常發生誤報警現象的問題。

附圖說明

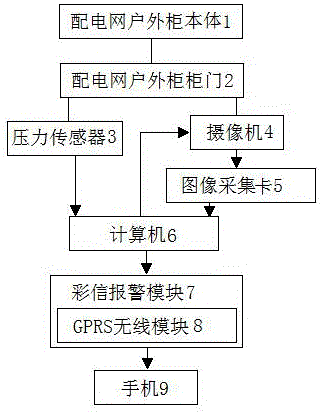

圖1為本實用新型結構示意圖。

圖中，1-配電網戶外柜本體、2-配電網戶外柜柜門、3-壓力傳感器、4-攝像機、5-圖像采集卡、6-計算機、7-彩信報警模塊、8-GPRS無線模塊、9-手機。

具體實施方式

為了使本實用新型的目的、技術方案和有益效果更加清楚，下面將結合附圖，對本實用新型的優選實施例進行詳細的說明，以方便技術人員理解。

如圖1所示，所述的配電網戶外柜防盜系統包括配電網戶外柜本體1、配電網戶外柜柜門2、壓力傳感器3、攝像機4、圖像采集卡5、計算機6、彩信報警模塊7、手機9。

所述的配電網戶外柜本體1上設置有配電網戶外柜柜門2，配電網戶外柜柜門2的內側設置有壓力傳感器3，配電網戶外柜柜門2的外側上部設置有攝像機4，配電網戶外柜柜門2關閉時壓力傳感器3處于受壓狀態，所述的壓力傳感器3與計算機6信號連接，計算機6與攝像機4控制連接，由于配電網戶外柜柜門2關閉時壓力傳感器3處于受壓狀態，可保證配電網戶外柜柜門2在關閉時，壓力傳感器3能夠感應到壓力信號，這樣，當配電網戶外柜柜門2打開時，壓力傳感器3被釋放，壓力傳感器3將這個解除受壓的信號傳遞到計算機6中，經過計算機6中央處理器處理后，計算機6控制攝像機4啟動進行拍照處理。

攝像機4通過圖像采集卡5與計算機6連接，計算機6與彩信報警模塊7連接，彩信報警模塊7的GPRS無線模塊8與手機9信號連接，當攝像機4拍照后，通過圖像采集卡5將對圖像進行采集發送給計算機6，計算機6經過數據處理和邏輯判斷之后發送指令通知彩信報警模塊7發報警彩信；而彩信報警模塊7的GPRS無線模塊8把從計算機6發送過來的預警信息轉發到配電柜運維負責人員的手機9上，從而實現遠程彩信報警。

所述的攝像機4與配電網戶外柜柜門2的安裝角度為45°-60°，安裝攝像機4時使其傾斜一定的角度，能夠?qū)Υ蜷_配電網戶外柜柜門2進行更好拍照，使打開配電網戶外柜柜門2的人的正臉能夠被拍攝下來，便于配電柜運維負責人員判斷是否為正常檢修巡視而打開柜門，如果不是，那就可以認為是有不法分子采取外力或者其他方式把門打開，就立即采取措施，趕赴現場處理事故并報警，最大程度減少損失。

所述的GPRS無線模塊8為具有標準RS232/485數據接口的工業級GPRS無線模塊，可以方便的連接RTU、PLC、工控機等設備。配套提供參數設置和數據接收的中心軟件，客戶也可使用 TCP轉虛擬串口的軟件實現原有串口程序的無縫銜接。亦可根據我們提供的動態庫或數據包格式自開發服務器軟件。提供組態軟件調用示例，支持三維力控、亞控等組態軟件。

本實用新型通過在配電網戶外柜柜門上設置按鈕，配電網戶外柜柜門關閉時發壓力傳感器處于受壓狀態，當配電網戶外柜柜門被打開，此時就觸發壓力傳感器，通過攝像機拍照后由計算機將電氣柜門打開的預警彩信發送到當前戶外柜的相關運維負責人手機上；每一次配電網戶外柜的開門，相關運維負責人都將收到開門預警彩信，此時運維負責人就可判斷是不是由于正常檢修巡視而打開柜門，如果不是，那就可以認為是有不法分子采取外力或者其他方式把門打開，就立即采取措施，趕赴現場處理事故并報警，最大程度減少損失。

最后說明的是，以上優選實施例僅用以說明本實用新型的技術方案而非限制，盡管通過上述優選實施例已經對本實用新型進行了詳細的描述，但本領域技術人員應當理解，可以在形式上和細節上對其作出各種各樣的改變，而不偏離本實用新型權利要求書所限定的范圍。
