本發明涉及電子防盜門領域，具體涉及基于防盜門的智能呼叫安防系統。

背景技術：

門鈴歷史悠久，現代社會最常見的是電子門鈴。早期門鈴的作用就是單純地提醒主人有賓客來訪，隨著經濟的發展，門鈴的類型開始多樣化，功能作用也開始轉變。門鈴的類型由有線門鈴發展為無線門鈴，由單純的音樂門鈴發展到對講門鈴，遙控門鈴，可視門鈴等。門鈴按鈕與觸發信號點之間設置有彈簧，彈簧在使用一段時間后總是容易變形，導致門鈴按鈕失效，所以現有門鈴呼叫器使用壽命都較短。

技術實現要素：

本發明的目的在于提供基于防盜門的智能呼叫安防系統，實現一種可以自動進行來訪呼叫，而不用按門鈴的目的。

本發明通過下述技術方案實現：

基于防盜門的智能呼叫安防系統，包括防盜門體，在防盜門體上設置有紅外線感應器、延時電路、微處理器、門鈴呼叫電路、揚聲器，其中：

所述的紅外線感應器采集人體紅外信號，并將人體紅外信號傳輸給延時電路；

所述的延時電路接收紅外線感應器傳輸的人體紅外信號，并將人體紅外信號傳輸給微處理器；

所述的微處理器接收延時電路傳輸的人體紅外信號，發送門鈴觸發信號到門鈴呼叫電路；

所述的門鈴呼叫電路接收微處理器傳輸的門鈴觸發信號，發送門鈴功放信號到揚聲器；

所述的揚聲器接收門鈴呼叫電路傳輸門鈴功放信號，響起門鈴聲。進一步的，現有技術中主要是通過來訪者按壓門鈴按鈕，來進行門鈴呼叫，門鈴按鈕與觸發信號點之間設置有彈簧，彈簧在使用一段時間后總是容易變形，導致門鈴按鈕失效，所以現有門鈴呼叫器使用壽命都較短。另外，若是較矮小的或小朋友來訪時，無妨觸及門鈴按鈕，此時的門鈴按鈕也是形同虛設。本發明利用人體紅外采集技術檢測人體發射的紅外線，即以非接觸形式檢測出人體輻射的紅外線能量的變化，并將其轉換成電壓信號輸出，將該電壓放大后傳輸給延時電路和微處理器，微處理器再控制現有的門鈴呼叫電路和揚聲器來響起門鈴聲，通過以上方式以達到來訪者自動站在門前就可進行自動來訪呼叫的目的。延時電路主要起到延時的目的，避免有人經過就自動觸發響鈴的問題。

還包括圖像采集模塊、無線通信模塊、通信基站、手機監控客戶端，其中：

所述的圖像采集模塊采集門外的圖像信息，并將圖像信息傳輸給微處理器；

所述的微處理器接收圖像采集模塊傳輸的圖像信息，當接收到延時電路傳輸的人體紅外信號時，將圖像信息傳輸給無線通信模塊；

所述的無線通信模塊接收微處理器傳輸的圖像信息，并將圖像信息傳輸到通信基站；

所述的通信基站接收無線通信模塊傳輸的圖像信息，并將圖像信息傳輸給手機監控客戶端；

所述的手機監控客戶端接收通信基站傳輸的圖像信息，并響起語音警示音。本發明還與手機監控系統連接，相比現有技術用戶需要一直不斷看監控或回看監控的方式，本發明更加具有實用性，具有篩選和提醒功能，當微處理器接收到延時電路傳輸的人體紅外信號時，才發送圖像信息通過無線通信傳輸給用戶，剔除了無用的監控信息，用戶可根據語音警示音立刻關注監控情況。

本發明與現有技術相比，具有如下的優點和有益效果：

1、本發明基于防盜門的智能呼叫安防系統，在防盜門體上設置有紅外線感應器、延時電路、微處理器、門鈴呼叫電路、揚聲器，利用人體紅外采集技術檢測人體發射的紅外線，即以非接觸形式檢測出人體輻射的紅外線能量的變化，并將其轉換成電壓信號輸出，將該電壓放大后傳輸給延時電路和微處理器，微處理器再控制現有的門鈴呼叫電路和揚聲器來響起門鈴聲，通過以上方式可達到來訪者自動站在門前就可進行自動來訪呼叫的目的，避免了門鈴按鈕易失效、門鈴呼叫器使用壽命較短的問題；

2、本發明基于防盜門的智能呼叫安防系統，還包括圖像采集模塊、無線通信模塊、通信基站、手機監控客戶端，所述的圖像采集模塊采集門外的圖像信息，并將圖像信息傳輸給微處理器；所述的微處理器接收圖像采集模塊傳輸的圖像信息，當接收到延時電路傳輸的人體紅外信號時，將圖像信息傳輸給無線通信模塊，當微處理器接收到延時電路傳輸的人體紅外信號時，才發送圖像信息通過無線通信傳輸給用戶，剔除了無用的監控信息，用戶可根據語音警示音立刻關注監控情況，相比現有技術，更加具有實用性。

附圖說明

此處所說明的附圖用來提供對本發明實施例的進一步理解，構成本申請的一部分，并不構成對本發明實施例的限定。在附圖中：

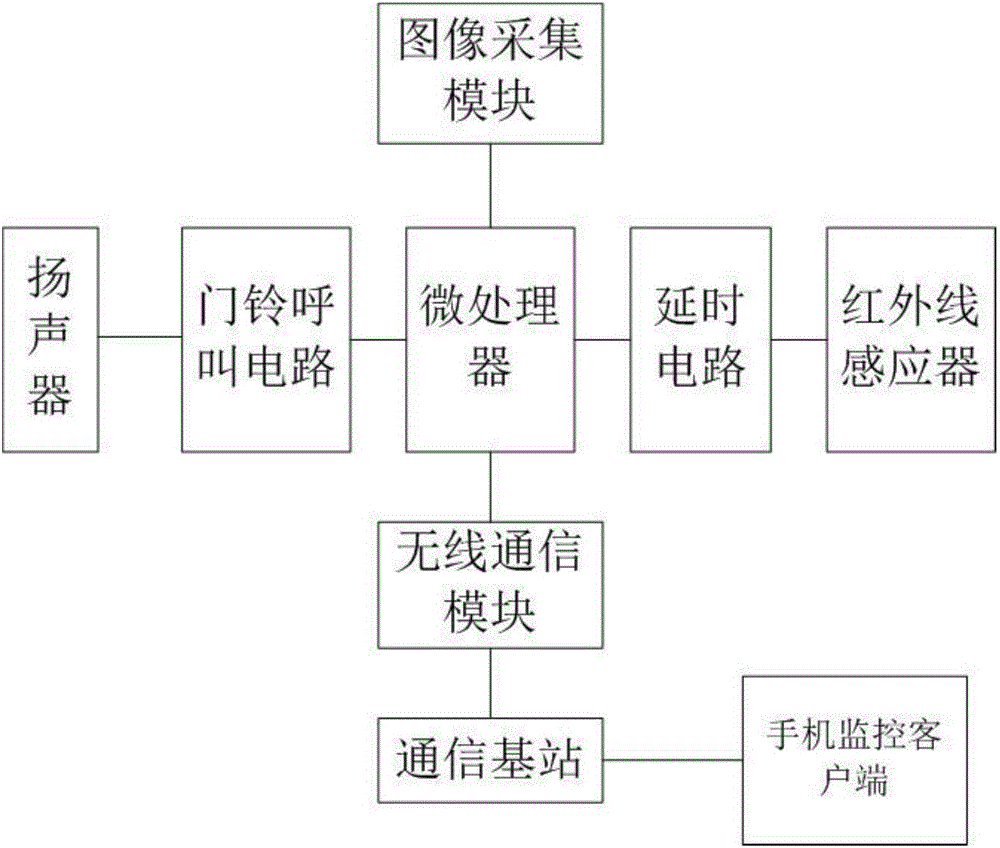

圖1為本發明結構示意圖。

具體實施方式

為使本發明的目的、技術方案和優點更加清楚明白，下面結合實施例和附圖，對本發明作進一步的詳細說明，本發明的示意性實施方式及其說明僅用于解釋本發明，并不作為對本發明的限定。

實施例

如圖1所示，本發明基于防盜門的智能呼叫安防系統，包括防盜門體，在防盜門體上設置有紅外線感應器、延時電路、微處理器、門鈴呼叫電路、揚聲器，其中：所述的紅外線感應器采集人體紅外信號，并將人體紅外信號傳輸給延時電路；所述的延時電路接收紅外線感應器傳輸的人體紅外信號，并將人體紅外信號傳輸給微處理器；所述的微處理器接收延時電路傳輸的人體紅外信號，發送門鈴觸發信號到門鈴呼叫電路；所述的門鈴呼叫電路接收微處理器傳輸的門鈴觸發信號，發送門鈴功放信號到揚聲器；所述的揚聲器接收門鈴呼叫電路傳輸門鈴功放信號，響起門鈴聲。還包括圖像采集模塊、無線通信模塊、通信基站、手機監控客戶端，其中，所述的圖像采集模塊采集門外的圖像信息，并將圖像信息傳輸給微處理器；所述的微處理器接收圖像采集模塊傳輸的圖像信息，當接收到延時電路傳輸的人體紅外信號時，將圖像信息傳輸給無線通信模塊；所述的無線通信模塊接收微處理器傳輸的圖像信息，并將圖像信息傳輸到通信基站；所述的通信基站接收無線通信模塊傳輸的圖像信息，并將圖像信息傳輸給手機監控客戶端；所述的手機監控客戶端接收通信基站傳輸的圖像信息，并響起語音警示音。本發明的紅外線感應器包括熱釋電紅外傳感器和信號放大電路，熱釋電紅外傳感器是基于熱電效應原理的熱電型紅外傳感器，是一種能檢測人體發射的紅外線的新型高靈敏度紅外探測元件，它能以非接觸形式檢測出人體輻射的紅外線能量的變化，并將其轉換成電壓信號輸出，通過信號放大電路將輸出的電壓信號加以放大，便可驅動各種控制電路。無線通信模塊和通信基站均采用GPRS無線通信。

以上所述的具體實施方式，對本發明的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本發明的具體實施方式而已，并不用于限定本發明的保護范圍，凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
